汽车后轮双盘式制动盘结构设计

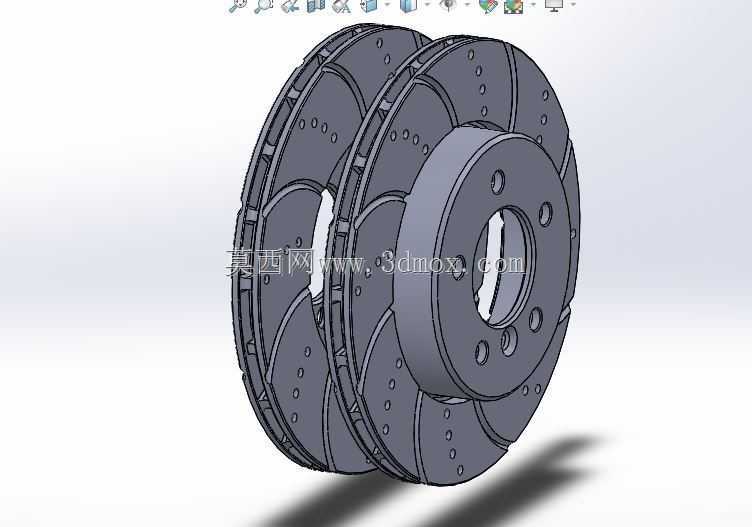

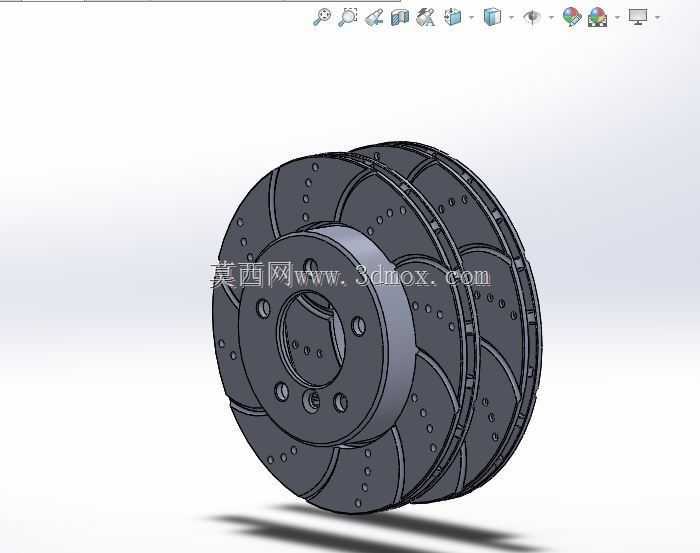

　　这套后轮制动盘组采用双盘并列的结构布局，主要面向乘用车辆后轮制动工况，在整车制动系统中承担将车轮动能转化为热能耗散的核心作用，直接决定车辆制动稳定性、抗热衰退性能与连续制动可靠性。从实际装车场景来看，这类双盘结构常应用于对制动负荷要求较高的车型，相比单制动盘方案，它拥有更大的有效摩擦接触面积，能够在相同轮辋安装空间内分摊制动片夹紧载荷，降低单片盘面的热流密度，减少长时间连续制动后盘面出现热翘曲、制动抖动的概率。

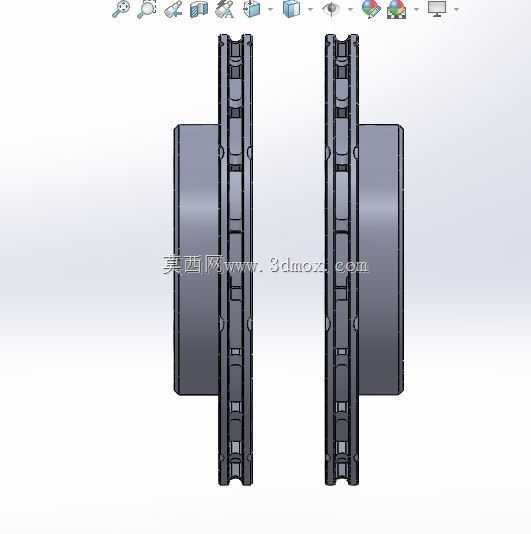

　　设计过程中首先需要锁定安装边界，中心轮毂连接法兰按照对应车型的轮毂轴承轴头、轮辋螺栓孔位进行匹配，法兰端面上的螺栓过孔严格对齐车轴输出端的安装点位，保证制动盘与车轮的同轴度，避免装车后出现径向跳动引发方向盘抖动。双盘之间通过周向均匀分布的连接筋形成一体结构，筋条之间预留出贯通的通风流道，车辆行驶时气流可以从盘体内侧进入、沿径向甩出，带走摩擦产生的热量，这种内部风道设计需要兼顾结构刚度与通风效率，筋条数量、倾斜角度都要经过流场与受力校核，既不能因筋条过疏导致盘面刚性不足，也不能因风道过窄造成通风阻力上升、散热效果下降。

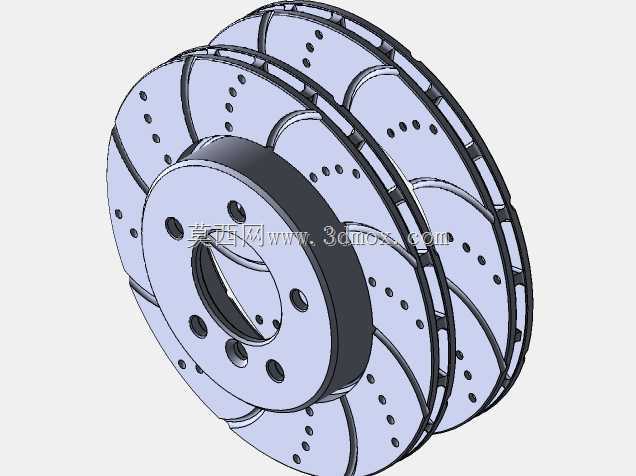

　　盘面两侧加工有均匀分布的散热小孔与摩擦工作面，摩擦面的平面度、粗糙度都有严格公差要求，保证制动片贴合时压力分布均匀，不会出现局部偏磨。双盘的总厚度、外圆直径需要匹配对应卡钳的行程与轮辋内部空间，安装时法兰贴合面必须与车轴端面完全贴合，不能夹杂杂质，否则会导致制动盘端面跳动超差，制动时产生踏板脉动与车身抖动。在结构建模阶段，需要重点验证制动盘在极限夹紧力下的应力分布，尤其是连接筋与两侧盘面的过渡圆角处，要避免应力集中导致盘面开裂；同时还要考虑热膨胀量，预留合理的热变形间隙，防止高温下盘面膨胀卡滞。

　　从整车底盘布置角度，该制动盘组安装于后桥转向节与轮毂之间，周边需要预留制动卡钳、防尘罩、轮速传感器的安装空间，外圆轮廓不能与转向节、悬架拉杆发生运动干涉。日常工况中，制动盘不仅要承受制动片的轴向夹紧力，还要承受车轮传递的路面冲击载荷，因此材料通常选用灰铸铁材质，兼顾耐磨性、导热性与制造成本，摩擦面经过精加工后可以保证与制动片的贴合面积达到设计要求。双盘结构相比传统实心盘，热容量提升明显，在山区长下坡连续制动场景下，能够将盘面温度控制在合理区间，避免摩擦材料因高温出现摩擦系数骤降，保障整车制动安全。建模时所有安装孔位、配合尺寸都严格按照整车装配基准推导，保证三维模型可以直接用于后续的工程图出图、装配干涉校验与有限元热结构耦合分析。
