3R电火花加工专用定位夹具结构

　　这套3R电火花夹具的三维结构，主要面向模具制造车间里电火花成型加工的重复定位场景。在实际生产中，电极与工件之间需要频繁换装、找正，普通平口钳或压板装夹不仅耗时，还容易因二次装夹产生累积误差，而这类标准化夹具的核心价值，就是把电极或工件的定位基准统一到夹具接口上，实现快速换装并保持较高的重复定位精度。

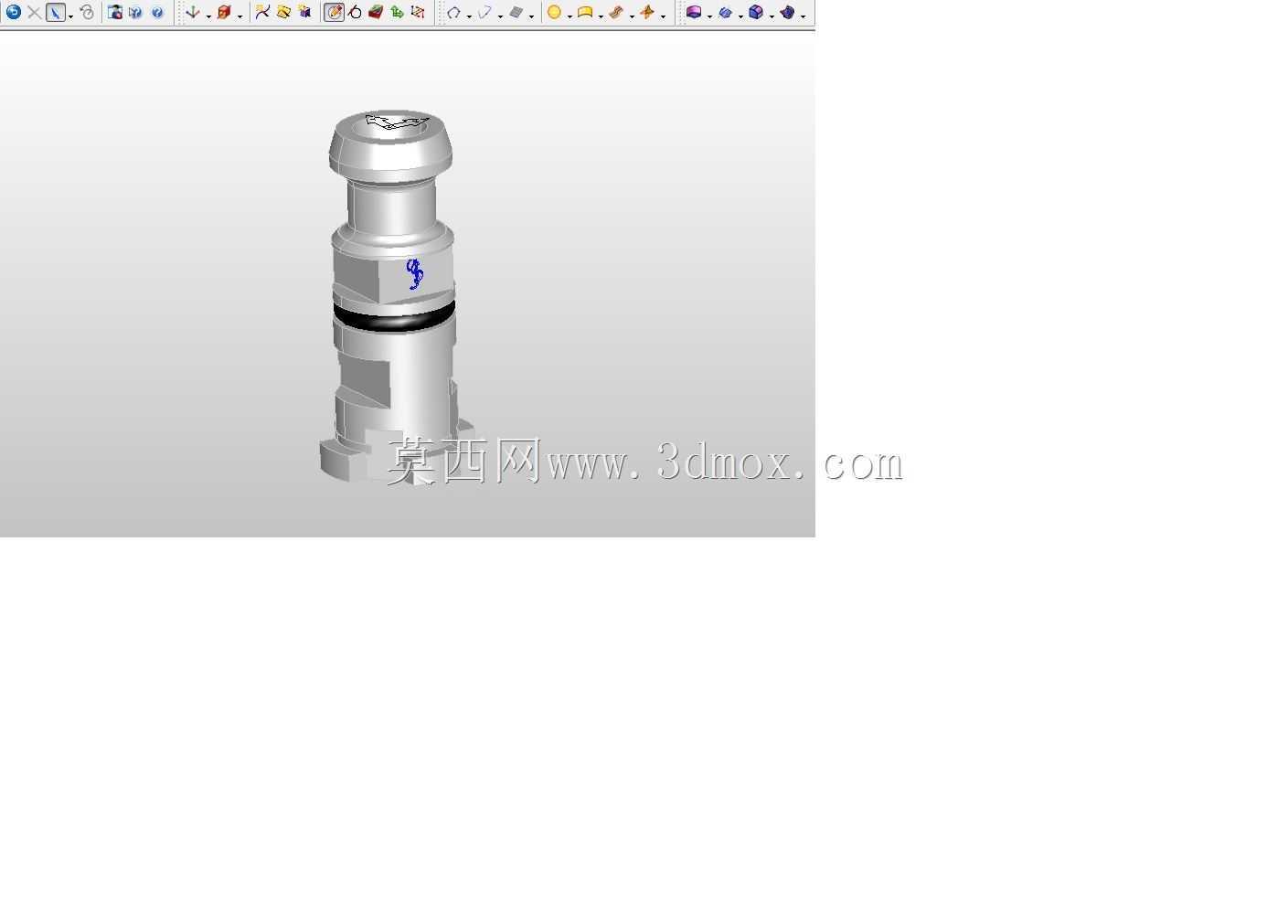

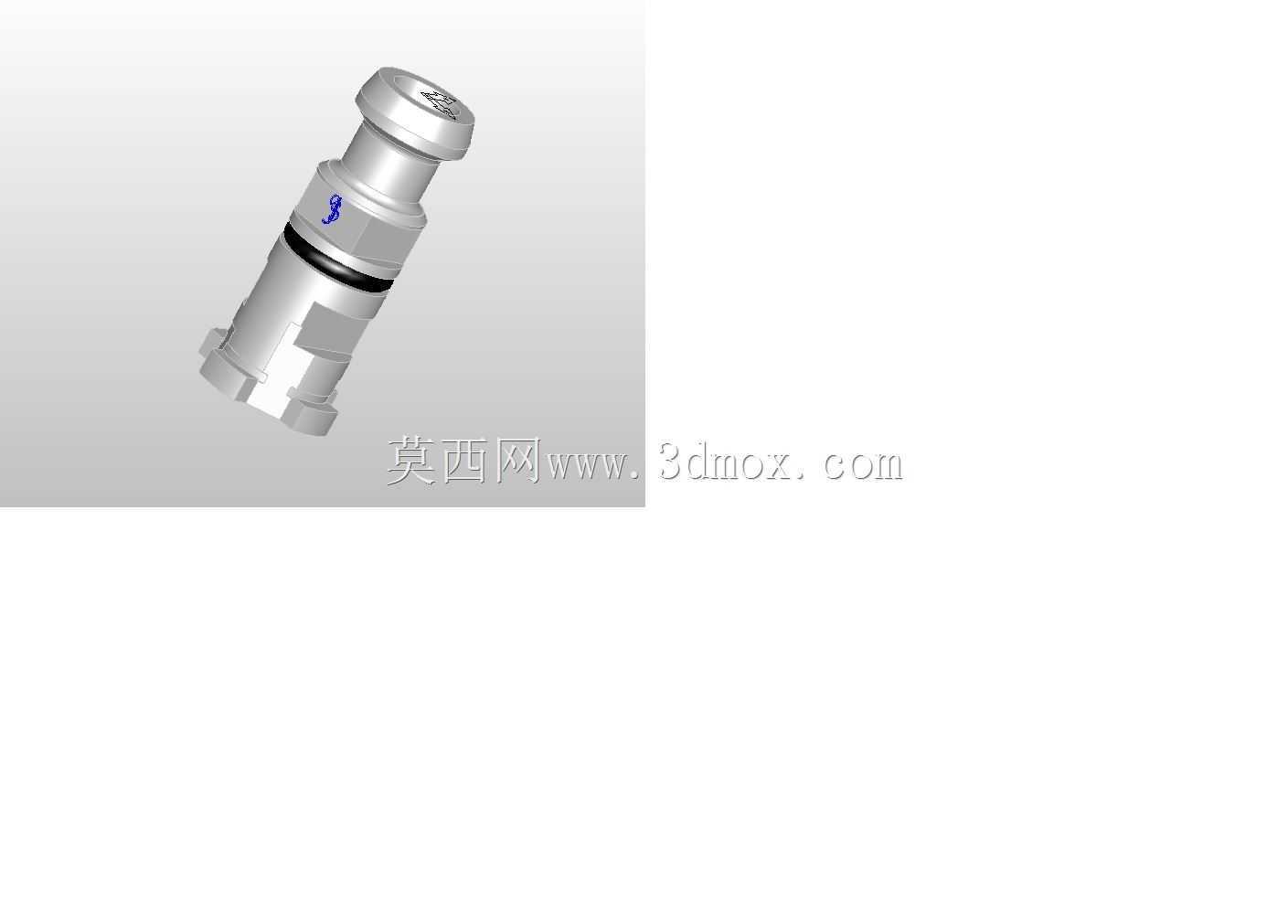

　　从结构上看，模型呈现的是典型的柱状夹具体，主体沿竖直方向分层布置：上部为锁紧操作端，中部为定位与夹持段，下部为安装基准段。中部可见一圈黑色密封或弹性元件区域，通常对应内部夹爪、钢珠或胀紧机构的位置，通过轴向拉紧或旋压动作，使内部夹持元件收缩，从而抱紧配套的3R标准电极夹头或工件柄部。上部的操作头用于配合扳手施加锁紧力矩，下部的圆柱基准面则用于将整个夹具固定到电火花机床的工作台、电极库或C轴夹座上。

　　设计思路上，这类夹具并不追求复杂外形，而是强调基准传递的稳定性。夹具体的外圆、端面与内部定位孔之间需要保持较高的同轴度和垂直度，否则每次换装都会把制造误差放大到放电加工位置。模型中各段直径变化并非随意形成：较粗的下段提供安装刚性，中段容纳锁紧机构，上段缩小操作空间占用，使多支电极并排安装时不易发生干涉。表面的标识区用于区分夹具规格或定位方向，便于现场操作人员快速识别。

　　在安装边界方面，柱状主体需要预留竖直方向的锁紧操作空间，下部安装外圆应与机床基座孔按配合要求装配，端面贴合后再进行侧向固定或拉紧。若布置在多工位电极架上，还需根据夹具体最大外径确定相邻夹具的中心距，避免电极柄、夹头和走线空间相互干扰。实际选型时，除了核对夹持直径和额定锁紧力，还要关注夹具与电火花机油环境的适应性，密封结构应能减少工作液和细微电蚀颗粒进入内部机构，从而维持长期重复定位的可靠性。

　　对结构设计人员而言，建立这类模型时应重点表达内部锁紧行程、夹持范围、基准面位置以及与标准夹头的配合关系，而不是只做外观还原。用于机床装配或工位布局时，还需把夹具下方的安装孔位、上方电极伸出长度和刀具运动包络一并纳入总装校核，这样才能提前发现放电加工中可能出现的碰撞、超程和排屑空间不足等问题。
