斜置式顶针定位固定工装结构

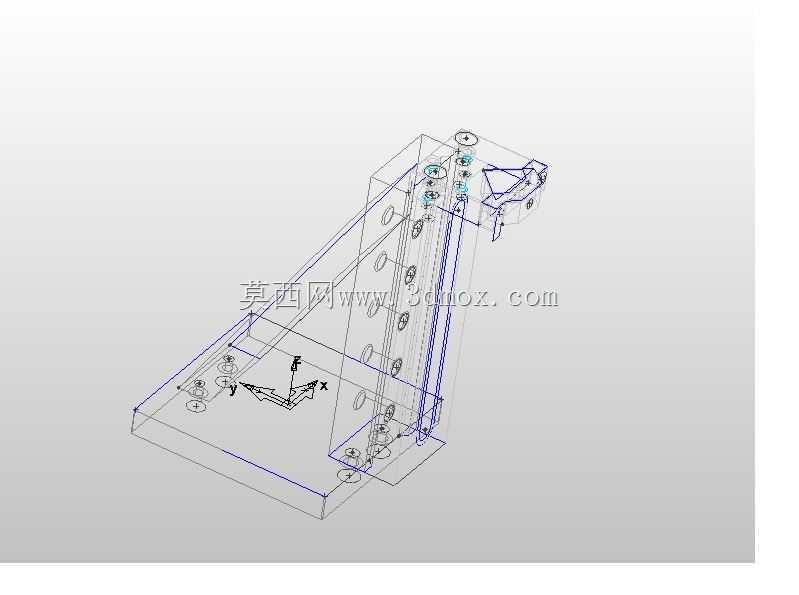

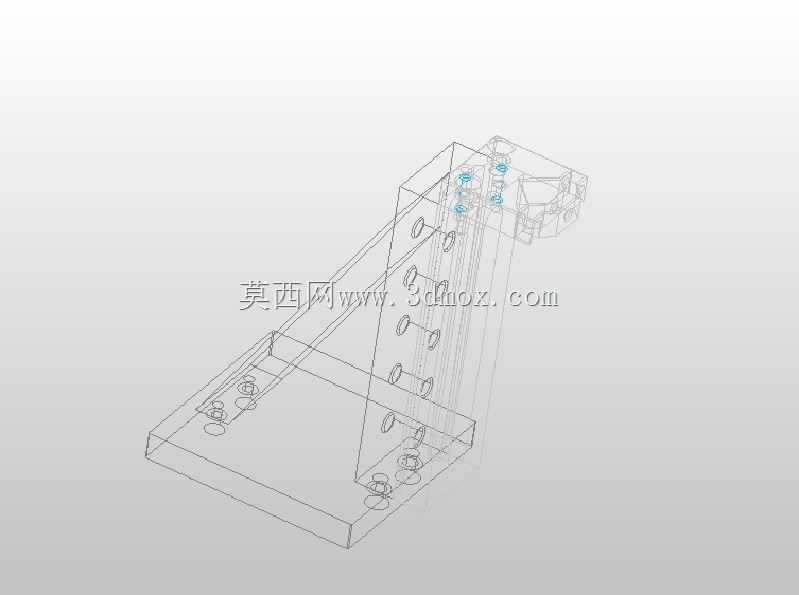

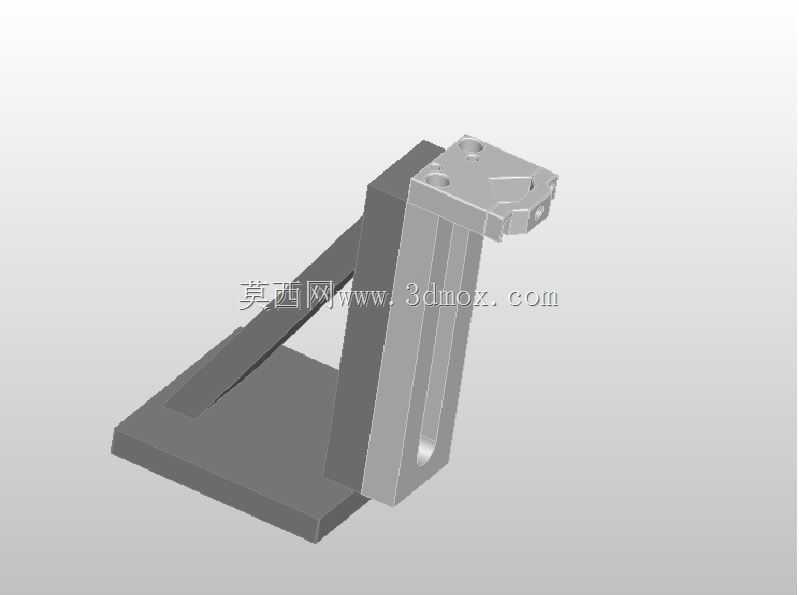

　　这套斜置式顶针定位固定结构，主要面向小行程顶出、精密定位与工装夹持场景，常见于非标自动化检测工位、小型装配治具、模具辅助顶出单元以及实验台架中的位置保持环节。整体采用立式斜撑布局，主体由底板、立板、多组顶针导向孔、端部连接块以及紧固件组成，能够在有限安装空间内同时提供多点位支撑与直线导向，避免单根顶针受力后偏摆。从结构布置看，底板承担整机安装基准，预留的孔位可直接与设备台面或治具基板锁附；立板相对底板呈一定倾角，这种布置不是单纯为了外观，而是为了匹配被支撑件的斜面接触关系，让顶针轴向力尽量沿工件法向传递，减少侧向分力带来的摩擦卡滞。立板上沿长度方向排布的多组导向孔，用于约束顶针运动轨迹，孔位间距经过统一规划，

　　可根据实际支撑点选择单根或多根顶针组合使用。端部连接块位于立板上端，用于衔接外部驱动或限位元件，使顶针的伸出、退回动作有明确的受力传递路径。设计思路上优先保证导向刚性与装配工艺性：底板与立板之间通过折弯或拼接形成稳定三角支撑关系，相比单薄悬臂结构，抗倾覆能力更强；各孔位同轴度需要在加工中重点控制，否则顶针往复运动时容易出现松紧不一、局部拉伤等问题。对于现场调试人员而言，安装时应先确认底板贴合面无焊渣、毛刺，再以底板孔位为基准找正固定器方向，随后逐根装入顶针并检查滑动状态。若用于检测工装，可在顶针尾部加装位移传感器或弹性缓冲件，实现接触到位反馈；若用于装配定位，则可配合弹簧提供恒定预紧力，防止工件取放时发生窜动。外形边界方面，

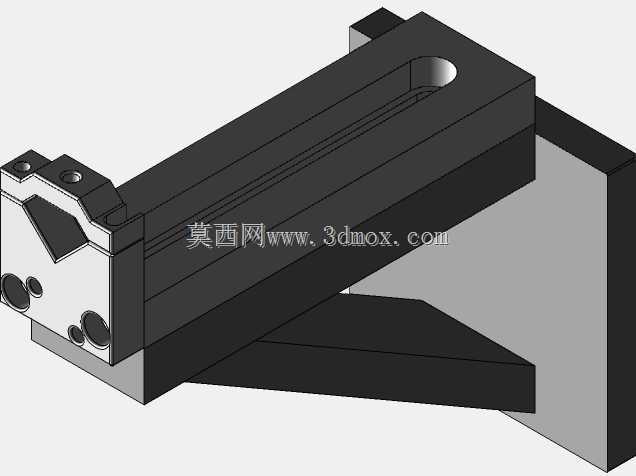

　　该结构呈长条斜立形态，底板投影决定占地范围，立板高度决定顶针有效行程上限，选型时需同时核对台面安装孔距、工件支撑点高度以及周边运动部件的干涉包络。尤其在多工位密集排布条件下，斜向立板会向一侧形成空间占用，不能只看底板尺寸，还要在三维布局中校核立板、连接块与顶针伸出后的完整轮廓。细节处理上，导向孔可根据载荷与频次选择铜套、直线轴承或直接本体加工，轻载低频工况下采用本体孔即可控制成本，高频往复场景则建议增加耐磨衬套以延长寿命。顶针端部可根据工件表面形式做成平端、锥端或球端，平面接触适合刚性支撑，锥端便于对孔定位，球端则能适应小角度偏摆。整体结构没有复杂传动链，核心价值在于把多点导向、斜向支撑和基准安装整合在一个紧凑组件里，便于设计人员直接嵌入治具方案，也方便现场按实际工况调整顶针数量与端部形式。
