立式储料搅拌罐体支撑结构设计

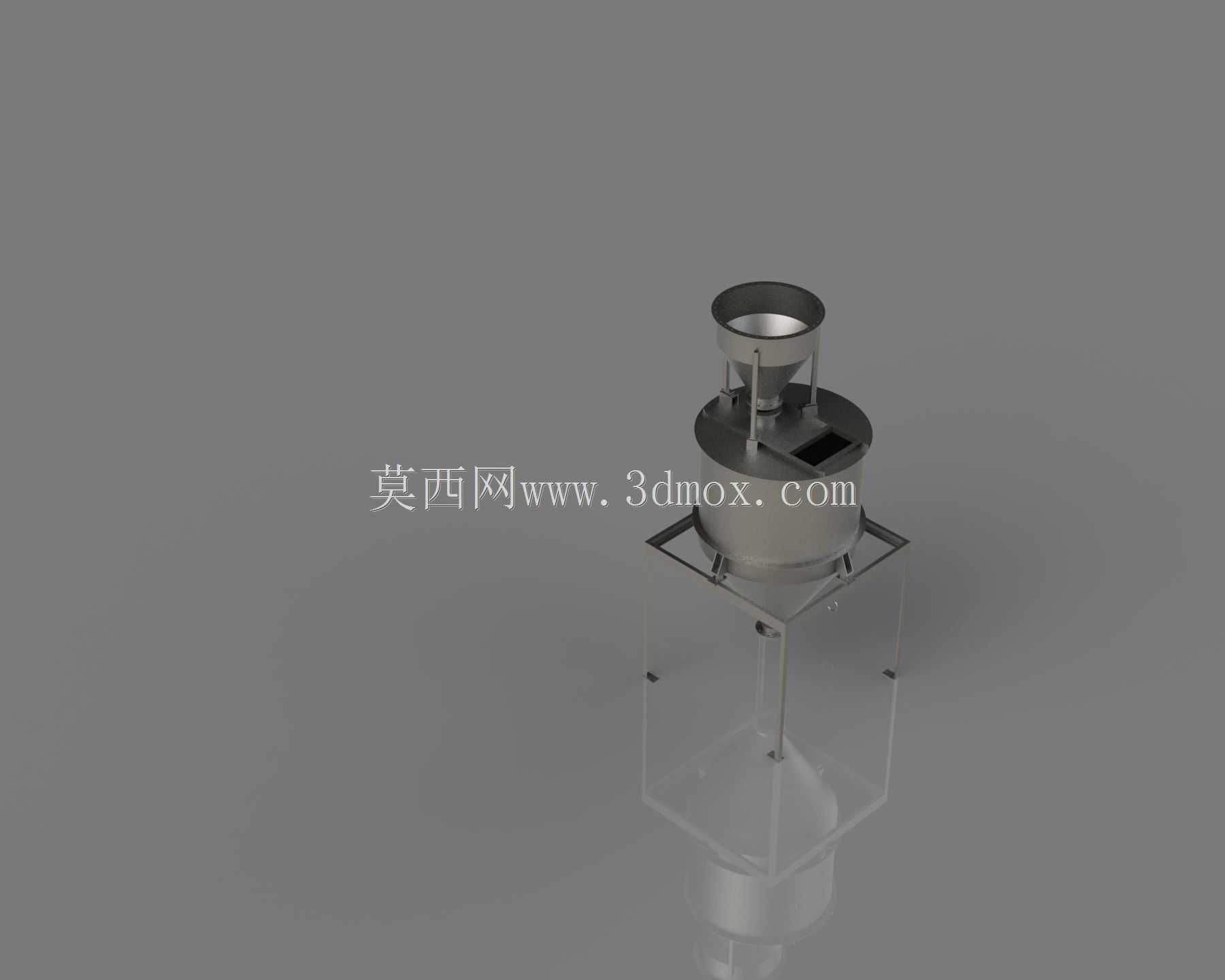

　　该套立式罐体结构主要面向小批量粉体、颗粒物料的暂存与混合工序，常见于精细化工投料段、食品辅料配混线以及实验室中试装置中。上部敞口接料段采用直筒加外翻边的形式，外翻边既可以作为人工投料时的围挡，也能在对接上游溜管时提供密封压紧面，减少粉料外溢。筒身中段预留了观察口与附件安装位，观察口边框做了局部加厚，用于嵌入透明视板或快开检修门，方便在运行中查看料位与搅拌状态。

　　罐体下部采用锥斗收口，锥角选取时兼顾了物料安息角与整体高度限制，能够避免流动性一般的粉体在锥壁搭桥起拱。锥斗出口位于中心线上，下方可直接对接螺杆给料机、旋转阀或短节溜槽，出口法兰的孔位按常规给料设备接口预留，减少现场配对加工工作量。筒身与锥斗之间设置了一圈加强环，用以承受料柱静压与搅拌时产生的交变载荷，防止薄壁筒体在长期使用后出现局部凹陷。

　　支撑部分采用四根立柱加横撑的框架形式，立柱落点围绕锥斗外侧均匀布置，既让出了底部出料与维护空间，也使整机重心落在支撑面中心。上层框架直接承托筒体加强环，接触位置设置垫板，将筒壁局部载荷分散到框架梁上，避免应力集中。下层横撑除了增加框架抗扭刚度外，还可作为电气接线盒、振动器或气动敲击锤的安装基础。支腿底部设计了地脚板，地脚板上开长圆孔，便于在现场基础存在微小偏差时调整设备位置，调整完成后再通过膨胀螺栓或化学锚栓固定。

　　从安装边界看，设备上部需要预留投料或接管空间，四周应留出人员操作与清洁通道，尤其是观察口和检修门一侧要保证门体完全开启的距离。底部出料口至地面或楼面的净空需满足下游给料设备的安装与拆卸要求，同时要考虑称重模块的布置空间——若工艺要求在线计量，可在支腿与基础之间加装称重传感器，框架刚度需满足满载工况下的变形控制要求。

　　建模过程中，筒体、锥斗与法兰采用钣金与焊接混合思路处理，焊缝位置在工程图中可单独标注；机架型材优先选用标准方管，截面尺寸根据满载料重、搅拌动载及地震设防烈度综合校核。对于需要频繁清洗的工况，筒体内壁应尽量减少突出件，搅拌轴与罐体连接位置采用易拆卸结构，以便快速清理残留物料。整体结构没有复杂曲面，加工以卷圆、焊接和型材切割为主，制造成本可控，适合中小型成套设备集成商直接选用或在此基础上改型。
