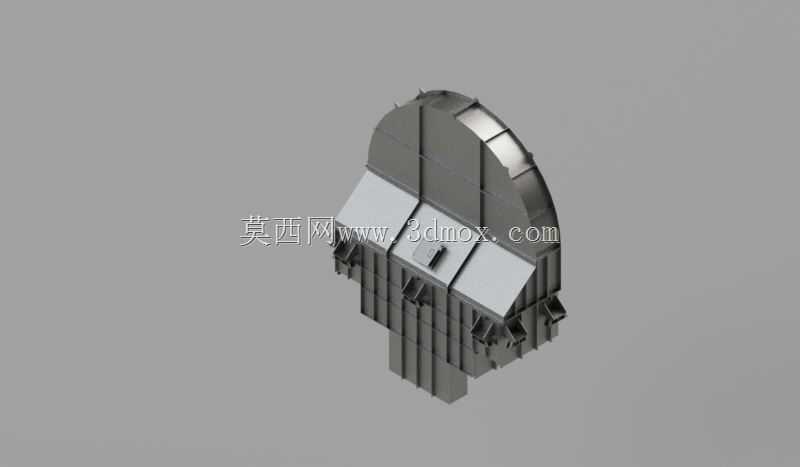

工业物料导流用弧形斜向溜槽结构

　　该斜槽结构多用于散料处理工段的高差转接待位，常见于选矿、建材、粮食加工等需要靠重力完成物料转向的生产线中，整体依靠物料自重实现无动力导流，不需要额外配置驱动单元，运维成本极低。从结构形态来看，上部采用弧形封罩设计，可在物料高速滑落时约束飞溅轨迹，避免颗粒外溢，同时降低落料产生的诱导风，减少现场粉尘扩散。槽体分段设置的加强立筋沿料流走向排布，既可以抵御块状物料长期冲刷造成的壁面磨损，也能抵消满料工况下槽体承受的侧向胀压，延长整体服役周期。侧壁预留的连接法兰位可直接对接上游卸料设备与下游输送设备，安装时只需校核两端接口的中心高差与水平偏移量，无需额外制作异形转接件。槽体中部的检查口可在生产线停机时快速清理卡滞物料，

　　也能作为日常观察料流状态的点位，排查堵料隐患时无需拆除整体槽段。设计阶段优先考虑了料流的运动轨迹，弧形段曲率按照散料安息角与滑落速度匹配设定，既避免曲率过小造成的物料撞击破碎，也防止曲率过大导致的料流速度过快、冲击下游设备。底部支撑段采用框架式构型，可直接通过地脚螺栓固定于土建平台，安装边界可根据现场平台预留孔位适配调整，支撑腿的受力方向沿竖向传递，不会对槽体连接法兰产生额外弯矩。该结构同时兼顾了密闭性与过流能力，封罩与槽体采用分段拼接形式，磨损后可单独更换受冲最严重的槽板，无需整体替换，能有效降低备件成本。针对不同粒度的物料，可通过调整槽体内壁衬板的固定点位适配耐磨衬件，应对磨琢性较强的工矿场景。整体构型无复杂运动部件，日常仅需检查连接螺栓紧固状态与衬板磨损量即可，维护点位少，适合长期连续运行的散料输送工位使用。
