砖砌机房配套制冷循环管路系统

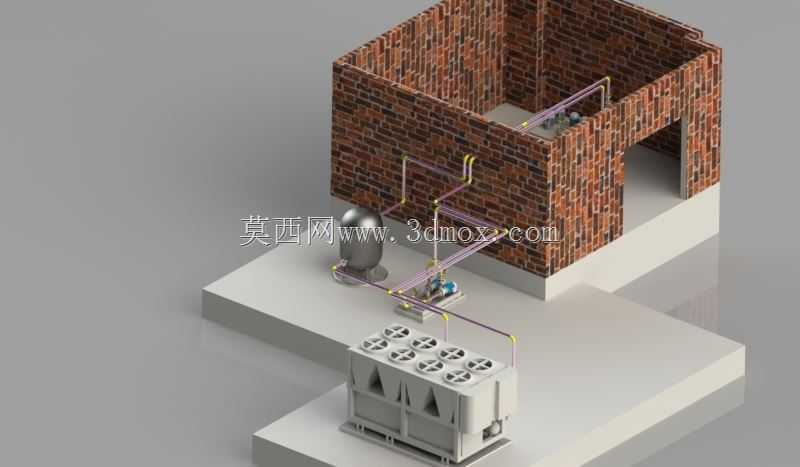

　　这套三维布局完整还原了小型工艺站点的机房配套系统，将砖砌围护结构、室外制冷机组、循环动力单元与管路走线整合在同一基座平台上，可直接用于方案评审、管线碰撞检查与安装交底。从现场使用逻辑看，砖房内部预留了设备安放空间与门洞，墙体承担围护与管线支撑作用，穿墙处的管路走向提前做了定位，避免后期开凿破坏砌体结构。室外平台依次布置风冷散热单元、立式储液罐体与卧式水泵组件，各设备之间通过紫色管线连接，弯头、立管与支架的位置都在模型中明确表达，能够直观判断管路坡度、检修间距与操作面是否合理。设计时先确定砖房的净空边界与门洞通行尺寸，再以基座平台为基准排布室外设备：散热机组放在通风开阔侧，保证进排风不受墙体遮挡；储液罐靠近管路交汇点，缩短连接长度；

　　水泵紧邻罐体吸入端，降低入口阻力。管路沿平台边缘与墙体架空敷设，既减少地面占用，也便于日常巡检时观察阀门与接头状态。各设备的安装地脚、基座轮廓与周边通道均预留了操作余量，砖房墙角、平台边缘与管线之间的净距可直接作为施工放线参考。对于结构设计与安装人员而言，该模型的价值在于把土建围护、设备就位和管线连接三个专业的内容放在同一空间内核对：可以检查穿墙管高度是否一致，水泵进出口是否存在强行对位，散热机组周围是否留有维护空间，罐体与平台边缘的安全距离是否满足要求。模型中砖砌墙体的厚度、门洞开设位置、平台台阶高差都做了写实表达，管路的上下翻弯与固定支架也对应实际安装顺序，能够帮助施工人员提前理解管线先后关系，减少现场返工。整套布局没有采用理想化的直线排布，而是结合砖房形态与平台边界做了适配，管路绕行、设备错位都符合紧凑站点的常见布置思路，适合作为小型制冷循环站点、教学实训场地或工艺配套机房的方案参考。
