GoPro运动相机桅杆转子固定支架结构设计

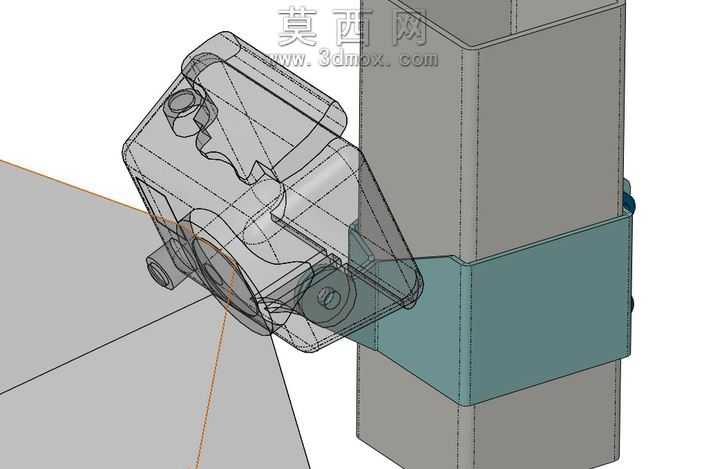

本作品为适配GoPro Hero2运动相机设计的桅杆转子固定支架，采用SolidWorks完成全参数化三维建模，整体围绕户外骑行、运动拍摄场景的快装快拆需求展开结构设计。建模过程中首先以实际测量的GoPro Hero2机身安装孔位、桅杆杆件外径尺寸作为基准参数，先完成抱箍基座的主体结构绘制：抱箍部分采用半包式贴合曲面设计，内壁弧度完全匹配桅杆柱面轮廓，保证夹持时的接触面积最大化，避免长时间使用出现松动滑移。支架主体与抱箍基座之间采用转轴式连接结构，预留了多档位角度调节的卡位槽，可实现拍摄角度的俯仰调整，满足不同场景的拍摄视角需求。建模时对安装卡扣结构做了细节优化，相机安装位的卡扣完全匹配GoPro原厂快装接口的尺寸公差，无需额外转接配件即可直接卡入相机，卡扣处设计了防脱凸台，避免运动过程中相机意外脱落。材质设定上，支架主体选用高强度工程塑料作为模拟材质，抱箍内侧添加了软质防滑橡胶层的材质区分，渲染时通过半透明线框叠加实体的展示方式，清晰呈现内部的转轴卡位、螺丝孔位、加强筋布局：支架背部设计了纵横交错的加强筋结构，在控制整体壁厚、降低零件重量的同时，保证夹持受力时的结构强度，避免受力断裂。钣金零件部分按照1:1实际加工的折弯、切割工艺逻辑建模，还原了钣金件的折弯圆角、切口工艺特征，所有装配孔位均做了同轴度约束，装配体中包含两个不同配置，分别对应标准夹持状态与HD扩展安装状态，可适配不同直径的桅杆杆件安装需求。整体结构无冗余设计，所有尺寸均参考实物测量校准，既满足3D打印快速制作的零件精度要求，也可直接导出工程图用于钣金切割、小批量注塑生产的工艺参考，转轴部分的配合间隙经过参数调试，既保证角度调节的阻尼手感，又不会出现松旷晃动的问题，抱箍的锁紧结构采用侧边螺丝锁紧方式，操作便捷，锁紧后可提供足够的夹持力，应对运动场景下的震动冲击。
