L型带半圆槽安装固定支座结构

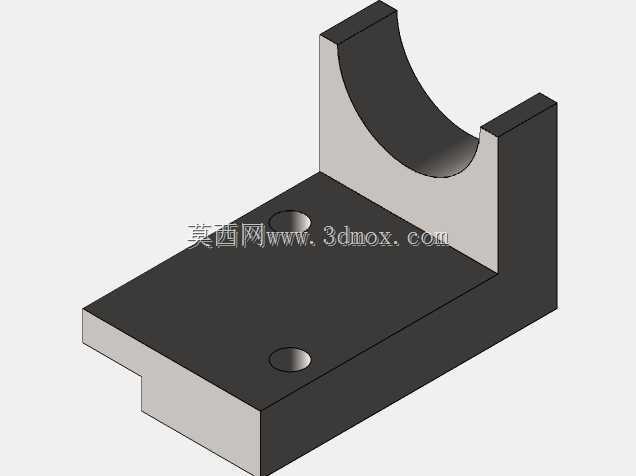

　　该支座采用L型一体式折弯结构，底部为水平安装基板，上部立板开设半圆弧开口槽，整体结构紧凑，占用安装空间小，适用于狭小装配空间内的轴类零件承托与限位场景。在自动化输送线、轻工包装设备、检测仪器台架中，这类支座常用来承托光轴、导杆或圆柱形传感器外壳，通过半圆槽与轴件外圆贴合，限制轴件径向位移，配合底部基板的安装孔完成整机层面的位置固定。从受力角度看，立板承受轴件传递的径向载荷，载荷通过立板与底板的连接拐角直接传导至安装基面，一体式结构避免了拼接式支座常见的连接松动问题，拐角处做了等壁厚过渡，没有出现应力集中的尖锐内角，长期受交变载荷时不易出现拐角开裂。底板上设置两个沉头安装孔，孔位沿底板长度方向对称分布，安装时螺钉头部完全沉入板面以下，

　　不会在底板上表面形成凸起干涉，保证被支撑轴件放置时的平面度要求。底板前端做了台阶式减薄结构，既减少了零件整体用料，也能适配安装基面带有定位凸台的装配场景，台阶面可与基面凸台侧面贴合，实现安装时的快速对位，无需额外调整支座的横向位置。上部半圆槽的内径与常用导向轴外径做适配，槽口两侧保留平直挡边，轴件落入槽内后不会沿轴向滑脱，若需要对轴件进行轴向锁止，可直接在挡边位置加装顶丝孔或外部压块，无需对支座主体进行二次加工。建模过程中先绘制底板的轮廓草图，通过拉伸切除完成沉孔与前端台阶的构建，再在底板上表面绘制立板草图，拉伸至设定高度后切除半圆槽，所有特征均保留完整的参数化关联，修改底板长宽、立板高度、半圆槽直径时，相关特征可同步更新，

　　方便针对不同轴径、不同安装空间快速衍生系列型号。该零件的安装边界需注意：底板总长度决定了两个安装孔的中心距，选型时需匹配安装基面的预留孔位；立板高度决定半圆槽的中心高，需与对接轴件的设计中心高保持一致，避免轴件安装后出现别劲、弯曲的情况；半圆槽的开口方向可根据实际走线、接管方向调整，当前结构的槽口朝上，适合从上往下放置轴件的装配工序，若设备需要侧向装轴，可将立板方向旋转90度适配。零件壁厚均匀，适合采用钣金折弯后铣削槽口，或直接采用型材机加工成型，两种工艺都能保证尺寸一致性，批量生产时成本可控。
