ASME B16.5标准150磅级对焊法兰三维模型

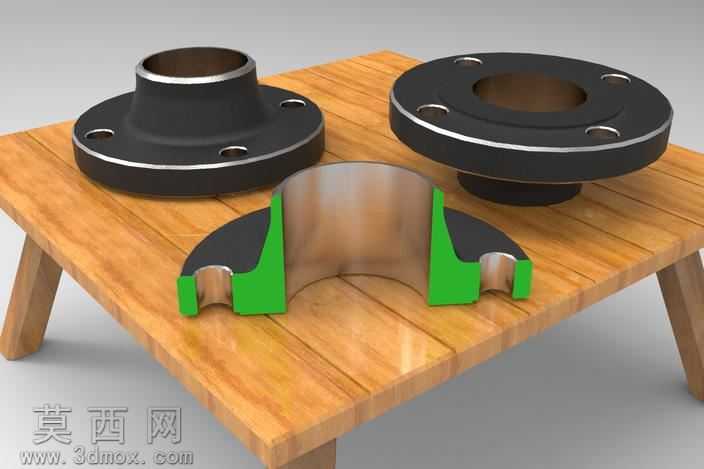

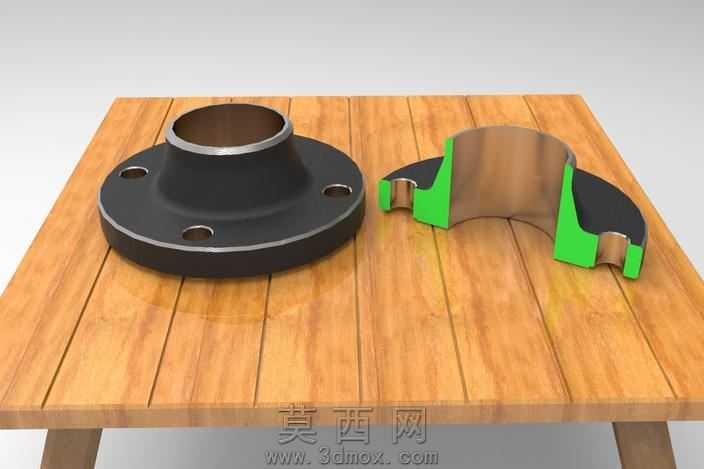

本模型为符合ASME B16.5标准的150磅级3公称尺寸对焊法兰，建模过程严格遵循标准给定的尺寸参数进行全参数化构建，首先以法兰的中心轴线为基准建立全局坐标系，先绘制法兰盘的外圆轮廓草图，标注法兰外径为7.5英寸即190.5毫米，再绘制内孔的基准轮廓，区分法兰盘本体与对焊颈的衔接过渡区域，对焊颈部分采用渐变壁厚设计，从与管道对接端的标准壁厚平滑过渡到法兰盘连接处的加厚结构，保证焊接区域的结构强度。法兰盘厚度严格按照标准设定为0.94英寸即23.9毫米，通过轮毂的长度设置为2.75英寸即69.9毫米，在法兰盘上均匀分布4个螺栓孔，孔的直径为0.75英寸即19.1毫米，螺栓孔所在的孔圆直径为6英寸即152.4毫米，建模时对螺栓孔的位置采用圆周阵列方式生成，保证各孔的位置度公差符合标准要求，同时对法兰的密封面进行了精细化处理，保留了标准突面密封面的结构细节，对所有棱角处按照工程实际添加了合理的铸造圆角与机加工倒角，避免应力集中问题。材质渲染阶段，法兰主体采用碳钢材质表现，赋予哑光黑色的防腐涂层质感，对密封面、法兰端面的机加工区域赋予金属切削后的亮银色金属质感，半剖展示部分的内部流道区域做了金属原色处理，剖面的实体部分采用绿色标识区分结构层次，清晰展现法兰的壁厚变化与内部轮廓。模型同时提供了完整装配状态与半剖展示两种形态，装配状态下可直观呈现法兰与对接管道的衔接结构，半剖结构则清晰展示法兰的内部流道、壁厚分布、螺栓孔的贯通结构，设计过程中充分考虑了工程应用的实际需求，所有尺寸参数均可直接编辑调整，可适配不同压力等级、不同公称通径的法兰快速改型，能够直接用于管道系统的装配干涉检查、工程施工模拟、产品展示演示等场景，模型的结构细节完全还原工业级对焊法兰的真实形态，忽略了非关键的工艺瑕疵，保证模型的整洁性与工程实用性。
