阶梯式实心肩部铆钉结构设计

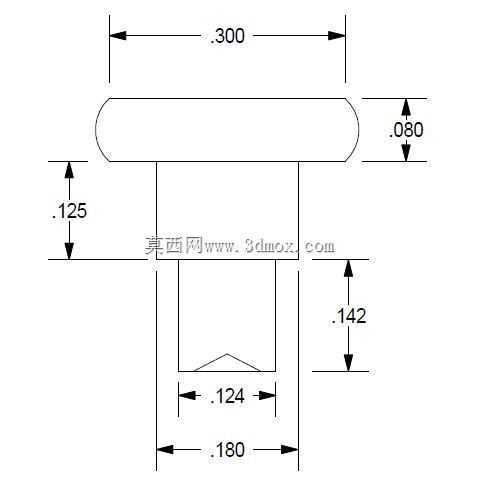

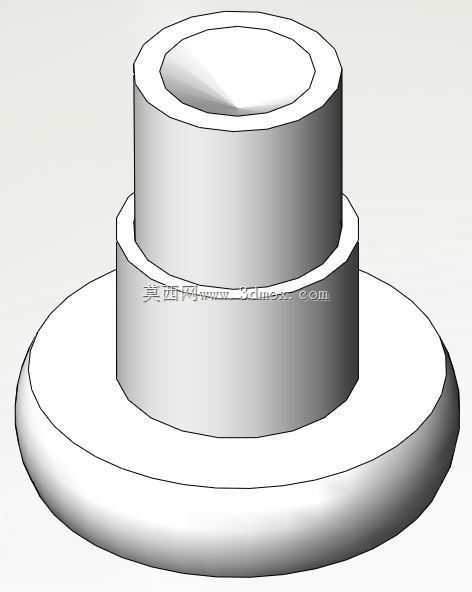

　　这款肩部铆钉属于实心紧固件范畴，采用SST材质搭配表面钝化工艺，在各类需要精准限位的机械连接场景中应用广泛，常见于仪器仪表内部构件紧固、精密设备组件定位、传感器模块装配等对连接精度有较高要求的工位。不同于普通沉头或圆头铆钉，该结构采用三段式阶梯外形设计，底部为大直径圆盘形铆头，中部为直径收窄的定位轴肩，上部为直径更小的铆接柱段，这种结构在实际装配中可同时实现多重功能：底部大圆盘能够在铆接后提供足够的承压面，分散铆接压紧力，避免被连接件表面出现压溃变形，尤其适配薄板类、脆性材质基材的连接场景；中部轴肩的直径与高度经过精准设计，装配到位后轴肩端面会与被连接件的台阶孔端面紧密贴合，既可以控制铆接后的压紧行程，

　　保证两个被连接件之间的间隙精度，也能承担径向定位作用，避免连接后组件出现径向窜动，在需要保证同轴度的装配场景中，这种轴肩结构能够大幅降低装配时的定位难度，无需额外加装定位销即可满足位置精度要求。上部铆接柱段的直径与被连接件的安装通孔采用间隙配合设计，装配时可顺利穿入预制孔，端部经过倒角处理，能够引导铆钉快速入孔，适配自动化铆接设备的快速上料与压装需求。从安装边界来看，设计时需要在被连接件上预制两级台阶孔，下部大孔的直径与中部轴肩直径适配，深度与轴肩高度保持一致，上部通孔直径略大于上部铆接柱直径0.1-0.2mm，保证穿装顺畅的同时不会出现过大的配合间隙；铆接作业时，压力作用于上部柱段的端面，通过冷镦变形形成翻边压紧结构，

　　配合底部圆盘实现两个构件的牢固夹紧，由于轴肩的存在，铆接压力不会直接传递到被连接件的贴合面，能够有效控制铆接后的构件变形量，保证装配后整体的平面度与位置精度。表面钝化处理后的铆钉具备更好的防锈耐腐蚀性能，在潮湿、有轻度腐蚀介质的工作环境中也能保持稳定的连接强度，不会轻易出现锈蚀卡滞、连接松动的问题，适配户外设备、工业检测仪器等长期在复杂环境下工作的设备装配需求。在结构建模过程中，需要重点保证各段阶梯的同轴度公差，轴肩端面与底部铆头端面的平行度公差，以及各段过渡位置的圆角处理，避免应力集中导致铆接过程中出现开裂问题，同时要严格控制各段的尺寸公差，保证与安装孔的配合精度满足设计要求，避免出现装配过紧无法压装或者过松导致连接间隙过大的问题。
