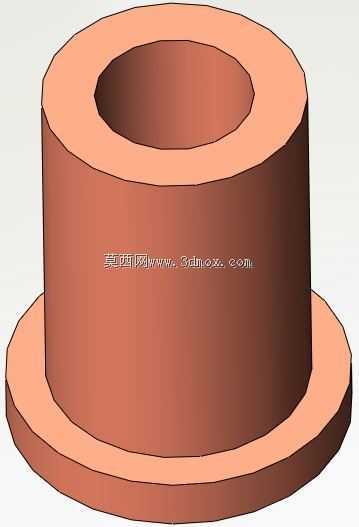

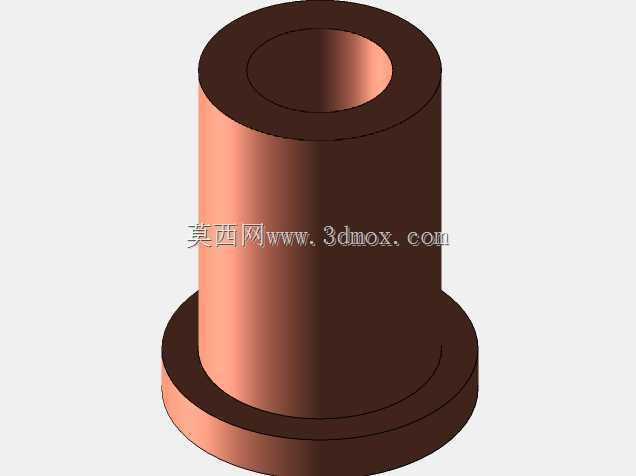

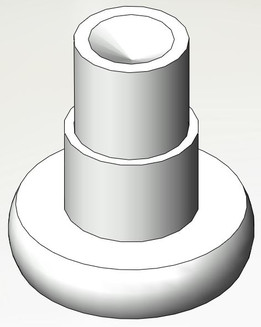

镀铜CD焊接螺柱带法兰螺纹垫结构

　　在钣金结构、传感器安装、仪器仪表壳体装配的场景里，这类带法兰的焊接螺柱螺纹垫是很常见的压装/焊接类紧固件，很多做小型设备结构设计的工程师在做薄板连接时都会碰到选型需求。不同于常规的通孔压铆螺母，这款零件本身集成了法兰限位结构与内螺纹孔，底部的法兰盘在焊接时可以直接贴紧母材表面，不需要额外增加垫片来分散焊接应力，也能避免焊接时螺柱发生歪斜偏移，保证后续螺纹孔的同轴度符合装配要求。从结构设计逻辑来看，主体的筒状部分是内螺纹的载体，M3规格的细牙螺纹适配大部分小型传感器、线束固定支架、仪器内部PCB板的安装需求，0.5mm的螺距在小规格螺纹里具备更好的自锁性能，不容易因为设备运行的微幅振动出现松脱。整体轴向长度8mm，

　　法兰盘的外径比筒身大出一圈，焊接到0.8-2mm厚度的冷轧钢板、铝板表面时，法兰面和母材的接触面积足够大，电容放电焊接的瞬间熔池可以均匀分布在法兰贴合面，不会出现焊穿薄板或者焊接强度不足的问题。表面镀铜的处理工艺一方面是为了提升焊接时的导电性能，让电容放电焊接的电流更均匀，减少焊接飞溅，另一方面镀铜层也能在仓储、周转过程中起到基础的防锈作用，避免螺纹部位生锈导致后续螺丝拧入卡滞。做三维建模的时候，要注意内螺纹的收尾退刀结构不能省略，实际加工时螺纹不会直接通到法兰根部，需要预留1-2个螺距的退刀空间，不然实际生产中丝锥攻到根部容易断裂，也会导致配套螺丝无法拧到底。法兰的边缘做了微小的倒角处理，没有尖锐的直角毛刺，

　　焊接操作时不会刮伤操作人员的手套，也能减少焊接应力在直角位置的集中，降低焊后法兰边缘出现微裂纹的概率。选型时要注意安装边界，法兰盘的外径决定了母材上不需要开预制孔，直接将零件贴在母材表面定位后即可焊接，相比需要开孔的压铆螺母，少一道钣金冲孔工序，在小批量样机试制阶段能缩短加工周期，适合仪器仪表内部空间紧凑、无法布置压铆工装的装配场景。螺纹孔的轴线和法兰端面的垂直度公差要控制在0.05mm以内，不然配套螺丝拧入后会出现歪斜，导致被固定的传感器、电路板安装不到位，影响检测精度或者装配间隙。
