大法兰圆体花键锌黄钢制铆钉螺母镶块

　　这款铆钉螺母镶块是薄板连接场景中常用的盲孔紧固构件，主要用于无法实现双侧操作的封闭腔体、薄壁钣金、型材框架的螺纹基座搭建，在轨道交通内饰装配、通讯机柜拼装、工业设备护板安装、航空航天薄壁构件连接场景中应用广泛，能够在仅单侧操作的工况下，为薄板提供稳定可靠的内螺纹承载基座，避免薄板直接攻牙带来的螺纹滑牙、连接强度不足、板材变形等问题。产品采用5/16-18 UNC-2B统一粗牙螺纹规格，适配对应规格的美制外螺纹紧固件，螺纹精度满足2B级公差要求，可保证螺纹配合的互换性与连接预紧力的稳定传递，适配0.027-0.150厚度范围的被夹持板材，覆盖常规冷轧钢板、铝合金板、玻璃钢层压板等常用工业薄板的厚度区间。结构设计上采用大法兰头构型，

　　法兰端面与被连接件表面形成大面接触，能够有效分散紧固时的压应力，避免薄壁板材在拧紧过程中出现压溃、凹陷变形，同时法兰端面可起到一定的密封与定位作用，安装后法兰面贴合板材表面，可限制镶块的轴向窜动。圆体外侧的通体花键结构是该款镶块的核心防转设计，安装过程中当铆接作用力施加时，花键齿会嵌入被连接件的预制安装孔内壁，在镶块与板材之间形成可靠的机械咬合，彻底杜绝螺纹拧紧过程中镶块跟转的问题，相比光滑圆身的铆螺母，花键结构可承受更大的拧紧扭矩，适配更高要求的重载连接场景。整体采用钢制基材加工，保证了构件的核心强度与抗剪切、抗拉伸性能，表面采用锌黄钝化处理，在钢材表面形成致密的钝化防护层，具备良好的耐盐雾腐蚀性能，可适应户外设备、

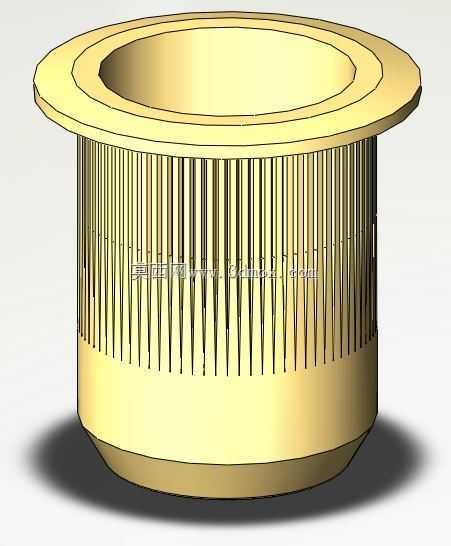

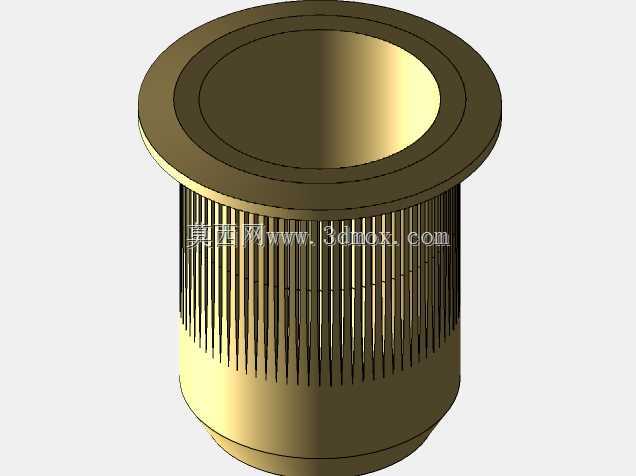

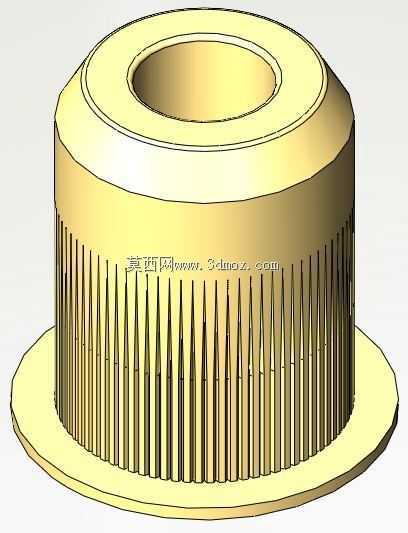

　　潮湿工况下的使用需求，锌黄表面也具备一定的涂装附着力，后续随构件整体做表面涂装时不会出现涂层脱落问题。安装边界方面，该镶块需要预先在被连接板上加工对应尺寸的安装圆孔，孔位公差需控制在H12-H13区间，保证花键齿能够顺利嵌入同时不会出现间隙过大导致的松动，安装时采用专用拉铆工具，从单侧操作即可完成镶块的膨胀铆接，铆接后镶块的膨胀段在板材背面形成鼓包，与大法兰头共同形成双向夹持结构，将镶块牢牢固定在板材上，不会出现松脱。该构件的三维建模过程中，重点还原了花键齿的齿形参数、法兰头的过渡圆角、内螺纹的牙型细节以及铆接膨胀段的壁厚变化，所有尺寸均按照实际量产零件的工程公差进行建模，可直接用于装配模拟、工装设计以及安装工艺验证，在做整机数字孪生装配时，可直接调用该模型完成薄板连接部位的装配干涉检查，验证安装工具的操作空间是否充足，提前规避装配过程中可能出现的孔位不匹配、工具干涉、法兰面贴合不良等工程问题。
