锥台结构发动机过滤装置三维设计

　　在车用动力、小型通用内燃机的配套过滤系统设计中，这类锥台造型的过滤元件是兼顾安装空间与过滤效率的典型结构方案，不同于常规圆柱状滤芯的直筒布局，锥台形态的设计首先适配的是发动机舱内局促的异形安装空间，尤其是小排量动力单元、改装类动力总成的舱内布局，往往没有规则的圆柱腔体预留位置，锥状结构可以顺着舱内钣金、周边管路的倾斜走向布置，不需要额外改动周边部件的安装位置，就能完成过滤单元的嵌入固定。从实际使用场景来看，这类过滤结构可根据内部滤材的选型适配不同的过滤需求，若选用纸质复合滤材可承担进气系统的空气过滤职责，拦截进入燃烧室的空气中的硬质粉尘、悬浮颗粒，避免缸筒、活塞环出现异常磨粒磨损；若选用多层金属滤网加燃油适配的密封结构，则可作为燃油回路的前置过滤部件，拦截燃油中的胶质杂质、运输加注过程中混入的固体颗粒物，避免喷油嘴堵塞、燃油泵卡滞等常见故障。

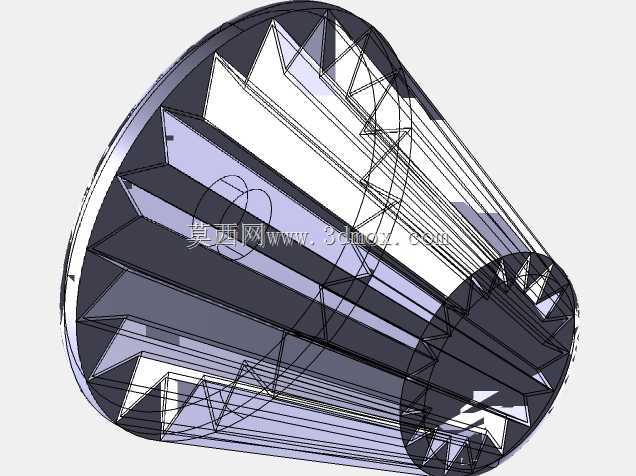

　　从结构设计逻辑来看，该过滤装置的大端为密封安装端面，中心预留的通孔是介质流通的核心通道，端面做了加厚的唇边结构，安装时可以直接卡入配套壳体的密封槽内，配合橡胶密封圈就能实现端面的径向与轴向密封，不需要额外设计复杂的快装卡扣结构，降低了配套壳体的加工难度；锥面部分做了等间距的纵向加强筋结构，这些筋条一方面是为了支撑内部的滤材，避免滤材在介质压差作用下出现塌陷变形，导致有效过滤面积缩水，另一方面筋条沿着锥面母线方向布置，不会对介质的流动形成额外的紊流干扰，介质从锥面的滤材区域透过后，可以顺着筋条之间的流道顺畅流向中心通孔，降低过滤过程的流阻损失，减少动力系统的进气或供油阻力，避免因过滤单元压损过大导致的动力输出下降问题。小端的封闭结构做了圆弧过渡收边，没有尖锐的结构棱角，一方面是避免安装过程中划伤周边的橡胶管路、线束绝缘层，另一方面圆弧收边可以提升端部的结构强度，在车辆行驶产生持续振动的工况下，不会出现端部焊缝或粘接位置开裂的问题。

　　在安装边界的设计考量上，该结构的最大外径位于大端安装面位置，整体锥度控制在1:4左右，安装时只需要保证大端密封面与安装基座的贴合度，锥身部分不需要额外设置径向固定点，整体轴向长度比同过滤面积的圆柱滤芯缩短约15%，可以适配轴向安装空间不足的布局场景；中心通孔的直径与通用的管路接头尺寸匹配，不需要额外设计变径转接结构，就能和上下游的管路直接对接。从过滤性能的匹配来看，锥面结构的有效过滤面积比同直径、同长度的圆柱滤芯提升约12%，在相同的滤材精度下，可以容纳更多的杂质，延长维护更换的周期，减少日常运维的频次。设计过程中需要重点关注锥面筋条的高度尺寸，筋条过高会挤占滤材的填充空间，过低则无法起到有效支撑滤材的作用，通常筋条高度控制在滤材厚度的三分之一左右，既能保证支撑强度，又不会过度压缩滤材的布置空间；大端安装面的平面度公差需要控制在0.1mm以内，避免密封面出现间隙导致的未过滤介质旁通，失去过滤保护的作用。此外，锥台结构的重心更靠近大端安装面，安装后的整体抗振性能更好，在发动机持续产生宽频振动的工况下，不会出现悬臂结构带来的共振问题，连接位置的密封可靠性比悬臂安装的圆柱滤芯更有优势，尤其适合单缸小功率发动机、便携式动力设备这类振动幅度较大的应用场景，能够在持续振动的工况下保持结构稳定，不会出现滤芯移位、密封失效的问题。
