轧机加热炉侧燃油燃烧器管路结构

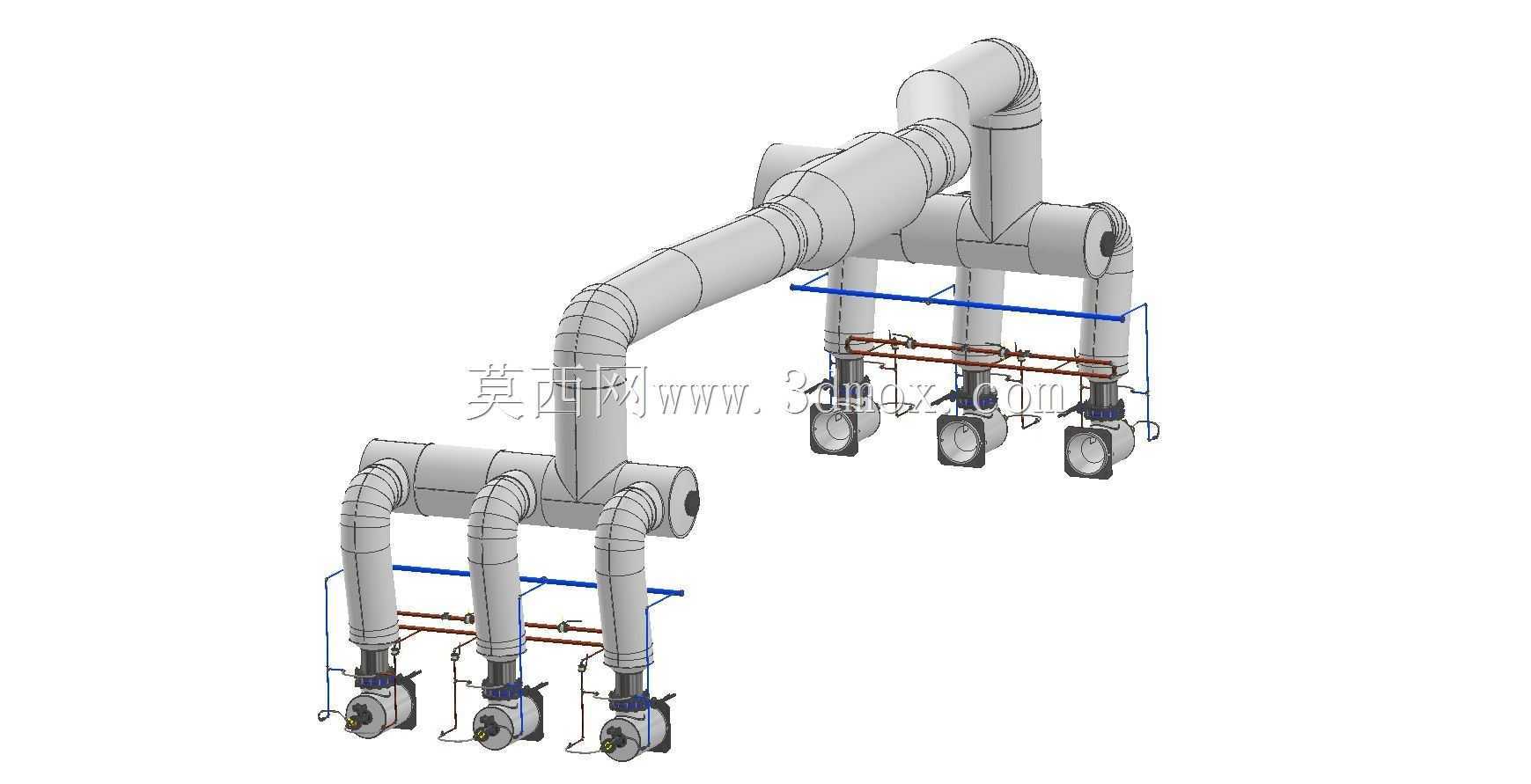

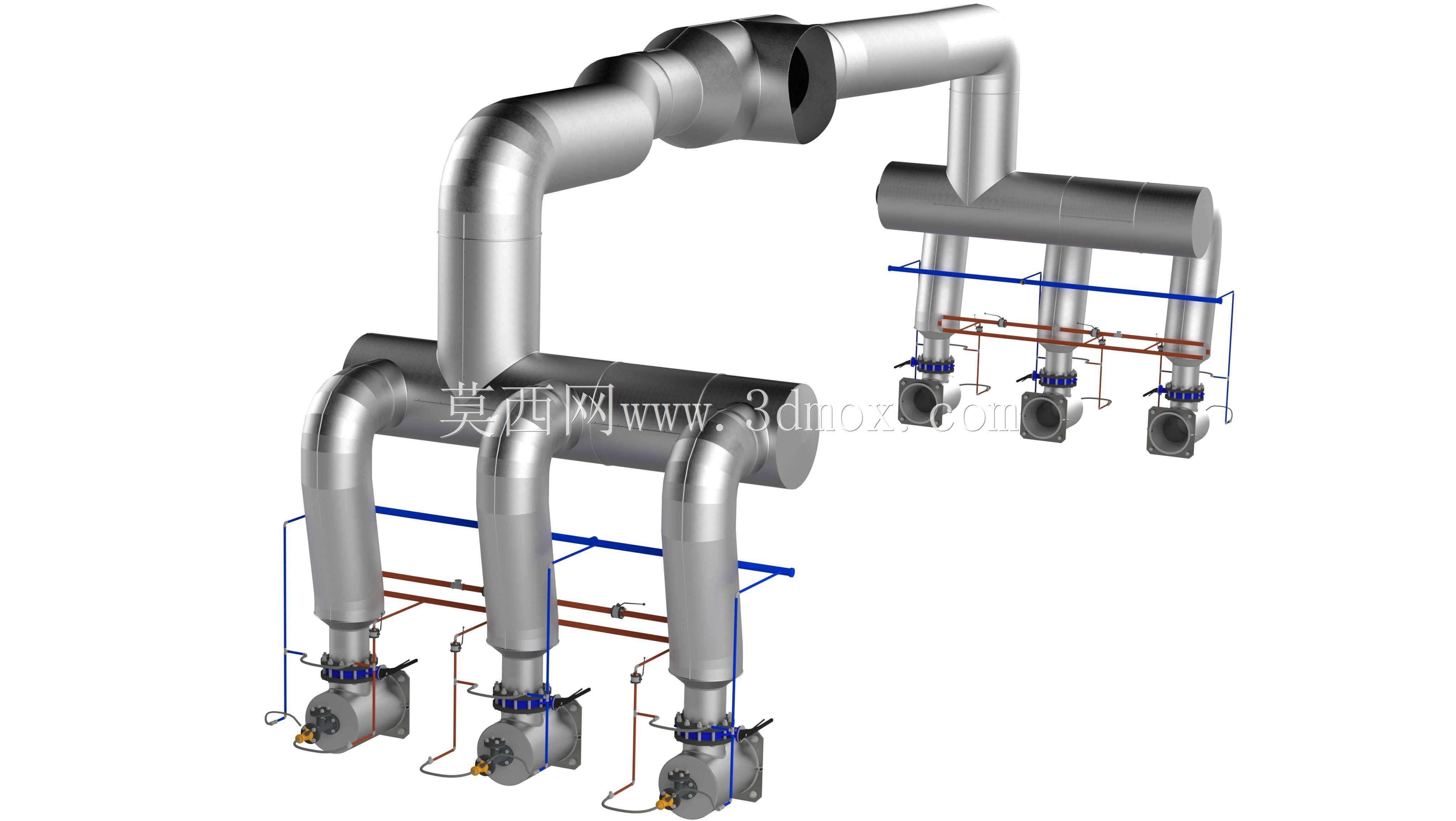

　　这套燃烧器结构主要适配冶金热轧生产线的步进式或推钢式加热炉，安装位置集中在加热炉两侧炉墙的预留安装工位，核心作用是将燃油与压缩空气按工艺要求的比例充分混合后喷出燃烧，为炉内输送的钢坯提供均匀的辐射与对流热源，保证钢坯在进入轧机轧制前达到工艺要求的开轧温度，避免钢坯因内外温差过大出现轧制裂纹、变形抗力超标等问题。从结构布局来看，整套装置采用母管分支的管路设计，主燃油与压缩空气母管沿炉侧横向布置，通过等径三通分出对应每个燃烧单元的支管，支管上依次设置控制阀门、流量调节组件与连接接头，末端连接燃烧器喷头，这种布局可以保证每个燃烧单元的介质供给压力一致，避免出现沿炉长方向温度分布不均的情况。设计过程中首先要匹配加热炉的热负荷需求，

　　根据单台加热炉所需的总热功率确定燃烧器的总数量与单台喷头的额定热输出，再反推主管路的通径，保证介质在管路内的流速处于合理区间，避免燃油流速过高造成管路冲蚀，或是压缩空气流速过低导致混合不充分、燃烧不完全冒黑烟的问题。安装边界方面，整套管路组件与炉墙外侧需要预留不小于300mm的操作空间，方便后期对阀门、喷头进行检修更换，管路的固定支架需要考虑热膨胀量的补偿，因为炉侧区域环境温度较高，金属管路受热后会产生线性伸长，支架处需要预留滑动间隙或是设置膨胀节，避免管路因热应力出现变形拉裂。燃烧器喷头的安装角度需要对准炉内钢坯的摆放区域，保证火焰覆盖范围不直接冲刷炉墙耐火材料，同时也不会出现火焰直接喷到钢坯表面造成局部过烧的问题。

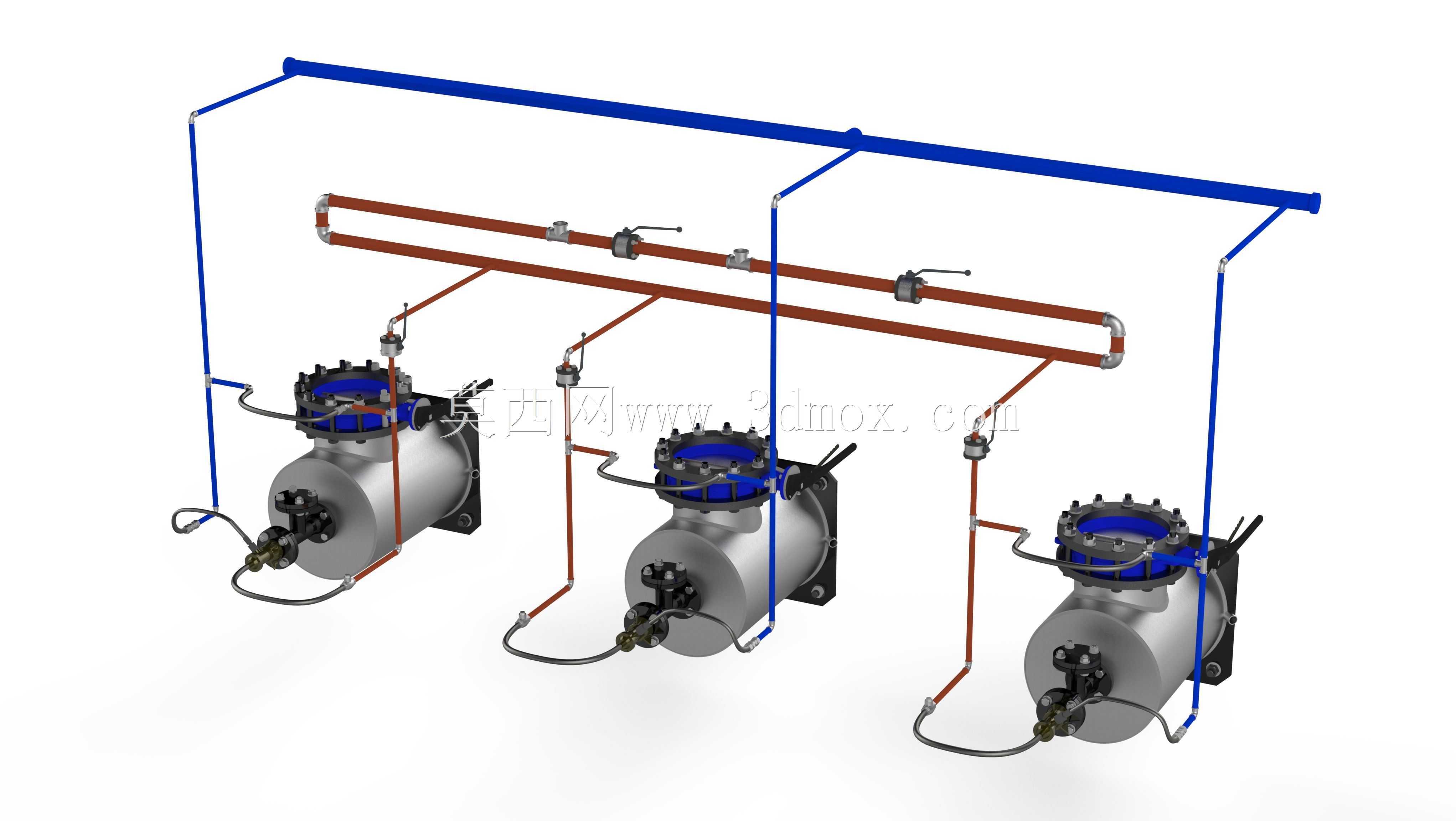

　　管路之间的连接采用法兰加密封垫片的形式，燃油管路的密封件选用耐油耐高温材质，压缩空气管路则根据压力等级选用对应的密封材料，避免运行过程中出现介质泄漏。支管上的调节组件可以单独调整每个燃烧器的燃油与空气配比，在烘炉、升温、保温等不同工艺阶段，可以根据炉内各段的温度反馈单独调整对应位置的燃烧器输出，满足不同钢种、不同规格钢坯的加热工艺要求。整套结构的建模过程严格按照管路布置的等轴测投影规则搭建，弯头、三通等管路附件的尺寸符合工业管路设计的标准规范，各组件之间的连接位置没有干涉，安装法兰的螺栓孔位置、孔径都匹配对应标准件的尺寸，能够直接用于管路布置的方案校验、安装施工的技术交底，也可以作为同类加热炉燃烧系统改造的结构参考。

　　在实际生产场景中，这类侧装式燃烧器相比顶装式结构，检修维护时不需要进入炉顶区域，在炉侧操作平台即可完成喷头更换、阀门调试等作业，能够有效降低运维的作业难度与安全风险，同时多组燃烧器沿炉长方向均匀布置的形式，可以灵活调整炉内各段的温度曲线，适配不同加热工艺的需求，在热轧带钢、型钢、棒线材生产线的加热炉上都有广泛的应用场景。建模时对管路的折弯半径、支管的引出角度都做了还原，实际加工时管路的折弯半径不小于管路通径的1.5倍，避免折弯处出现通径减小、介质阻力增大的问题，支管从母管引出时采用顺介质流向的斜接结构，减少介质在分支处的涡流损失，保证各支路的介质压力稳定。
