小型动力传动用微型曲轴箱体结构

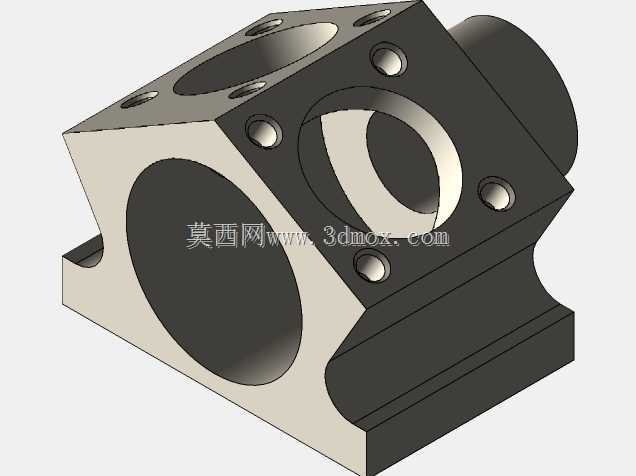

　　在小型动力输出单元、微型传动实验台、桌面级动力演示装置这类对安装空间有严格限制的场景里，曲轴箱体作为承载曲轴运转、衔接动力输入输出端的核心壳体部件，其结构设计的合理性直接决定整套动力单元的运行稳定性与装配便捷性。这款微型曲轴箱体采用一体化铸造成型后做精密机加工的工艺思路，主体结构分为曲轴容纳腔、侧端轴承安装位、顶部附件连接面、底部安装基座四个功能分区，各分区的加工基准统一以底部安装面为初始基准，避免多基准转换带来的形位公差累积，能有效保证曲轴装配后的回转同轴度要求。

　　从实际使用场景来看，这类微型曲轴箱多用于小排量微型动力装置、教学用动力结构演示教具、小型气动传动单元的动力端壳体，区别于大排量内燃机曲轴箱的复杂油路、水冷通道设计，这款微型箱体简化了冗余结构，将核心功能集中在曲轴回转支撑、外部部件连接定位两个方向，侧端的大直径开孔用于装入曲轴主轴承与曲轴本体，孔周均匀分布的螺纹孔用于密封端盖的压紧固定，能保证运转过程中腔体的密封性，防止润滑介质渗漏，同时也能阻挡外部粉尘杂质进入腔体内部磨损配合面。顶部的平面安装位预留了多个螺栓孔，可用于安装气缸体、气门组件或者传感器安装支架，孔位的位置度公差控制在0.02mm以内，能保证上部组件与下部曲轴的位置匹配精度，避免出现连杆运动卡滞的问题。

　　设计过程中，箱体的壁厚做了差异化处理，轴承安装位、螺栓连接凸台的位置局部加厚，提升受力集中区域的结构强度，非受力的腔体侧壁则适当减薄，在保证整体刚性满足运转振动要求的前提下，尽可能降低箱体自身重量，适配小型动力单元的轻量化需求。底部的安装基座设计有定位凹槽与安装通孔，既可以通过凹槽与设备安装面的定位凸台做快速对位，也能通过穿装螺栓完成刚性固定，安装边界的尺寸经过反复校核，能适配多数桌面级实验台、小型动力设备的安装孔位间距，不需要额外做转接板即可完成装配。

　　从结构细节来看，箱体侧面的斜向切面并非造型装饰，而是为了避让连杆运转过程中的运动轨迹，避免曲轴高速回转时连杆大头与箱体内壁发生运动干涉，切面的角度经过运动仿真反复验证，在预留足够安全间隙的同时，尽可能压缩箱体的整体外形尺寸，让整个动力单元的结构更紧凑。各连接孔的孔口都做了倒角处理，既可以去除机加工产生的毛刺，也能在装配螺栓时起到导向作用，提升装配效率。轴承安装孔的内壁粗糙度控制在Ra1.6以内，能保证轴承外圈与孔壁的配合紧密度，避免轴承运转过程中出现外圈蠕动的问题，延长轴承的使用寿命。

　　在实际选型适配时，需要注意箱体内部腔体的容纳尺寸，匹配对应回转半径的曲轴与对应长度的连杆，侧端轴承位的孔径尺寸要与选用的主轴承外径保持过盈配合要求，顶部安装面的孔位要与上部连接部件的孔位一一对应，底部安装时要保证安装面的平面度，避免固定后箱体出现形变导致轴承孔同轴度超差，引发曲轴运转卡滞、振动过大等问题。这类微型曲轴箱没有集成复杂的润滑回路，使用时多采用脂润滑或者飞溅润滑的方式，适合转速不超过3000rpm的中低速小型动力场景，过高的运转转速会带来散热不足、润滑失效的风险，选型时需要结合实际工况的转速、负载要求做匹配。
