红蓝配色按动式书写钢笔结构设计

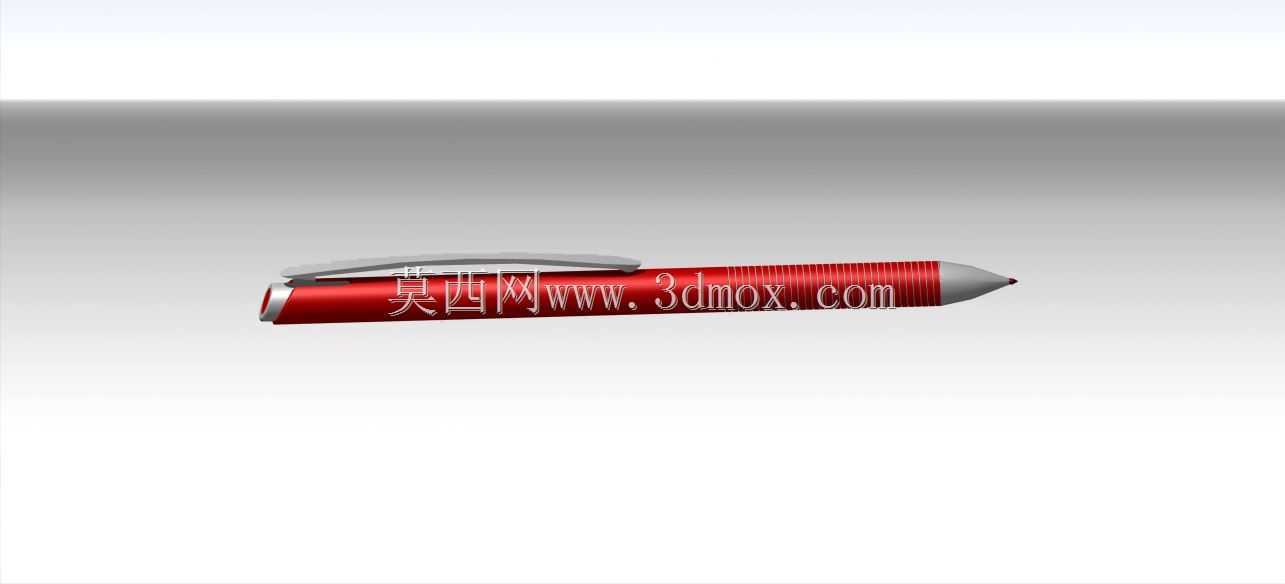

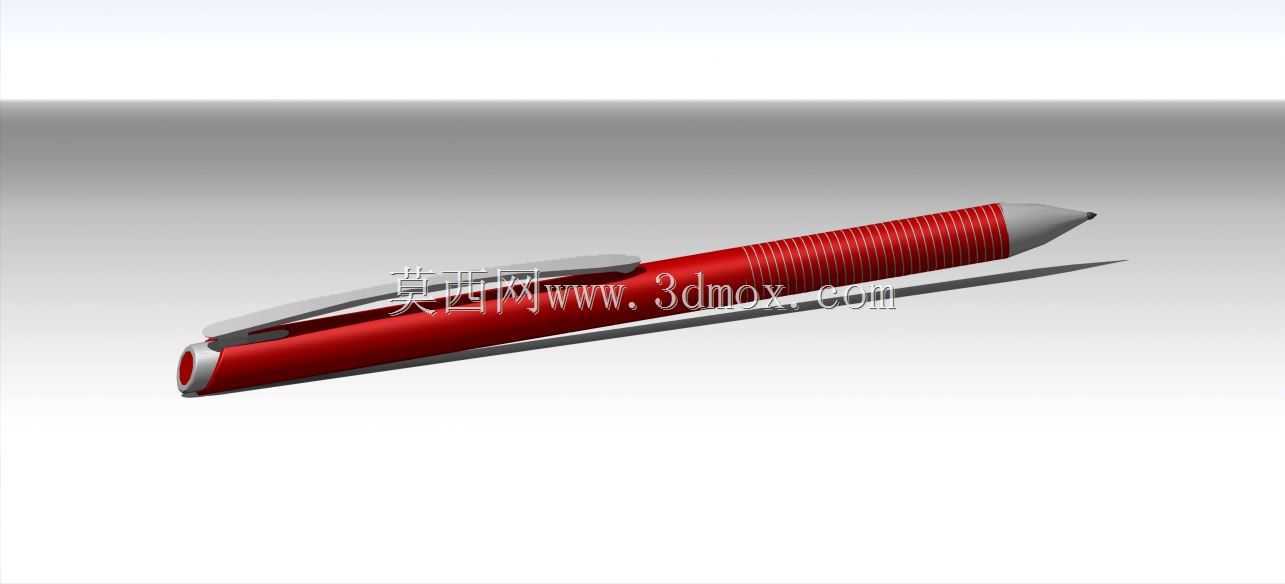

　　日常办公与学生书写场景中，钢笔的结构合理性直接影响长时间握持的书写体验，这款按动式钢笔的三维结构设计，完全围绕日常高频使用的实际需求展开，从零件拆分的结构逻辑来看，整体分为笔帽段、握持段、储墨笔芯段、按动伸缩结构四个核心部分，没有多余的装饰性冗余结构。从实际使用的场景出发，日常携带时笔夹的结构强度是首先要考虑的设计点，这款笔的笔夹采用和笔身上盖一体化的卡合结构，安装时直接卡入笔身上盖的预留卡槽，不需要额外的螺丝或者粘接固定，笔夹的伸出长度控制在12mm，弯曲弧度适配常规笔记本封皮、衬衫口袋的厚度，卡入后夹持力足够，不会因为日常走动的晃动出现脱落，同时笔夹边缘做了R0.8的圆角处理，不会刮破口袋布料或者笔记本封皮。

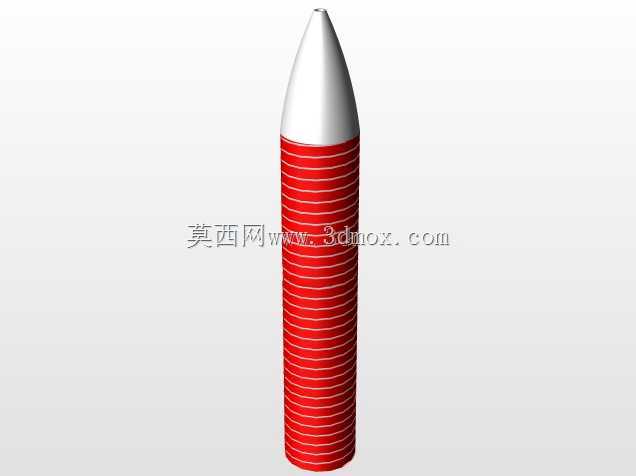

　　握持段的设计重点在防滑性能，笔身握持区域的外表面做了密集的网状滚花纹理，纹理深度0.3mm，握持时的摩擦力足够，即使手心出汗也不会出现打滑的情况，握持段的直径控制在11mm，符合大多数人手部握持的舒适尺寸范围，长时间书写不会因为握持直径过细或者过粗造成手部疲劳。笔芯的安装结构采用直插式限位设计，笔芯插入笔身内部的限位槽后，尾部和按动结构的顶杆直接接触，按动时顶杆推动笔芯向前伸出，再次按动即可锁定伸出位置，第三次按动则带动笔芯回缩到笔身内部，整个伸缩行程控制在8mm，伸出后笔尖露出笔身前端的长度为3mm，刚好满足正常书写的露出需求，不会因为伸出过长导致笔尖受力弯折，也不会因为伸出过短导致书写时笔身前端蹭到纸面。

　　笔身前端的笔帽段采用和握持段过盈配合的连接方式，配合长度为6mm，组装时直接压入即可完成固定，不需要额外的连接结构，笔帽前端的开孔直径为4mm，刚好供笔尖伸出，开孔边缘做了倒角处理，不会刮蹭笔尖的金属部分。从零件的加工工艺角度来看，所有塑料零件的壁厚都控制在1.5mm-2mm之间，壁厚均匀，不会出现注塑时的缩痕或者填充不足的问题，零件的脱模斜度统一取1.5度，符合常规注塑模具的设计要求，不需要特殊的抽芯结构就能完成脱模，量产时的模具成本可控。笔身的整体长度在收缩状态下为140mm，最大直径为13mm，整体重量控制在18g左右，放在笔袋或者口袋中不会有明显的坠重感，各零件之间的配合间隙控制在0.1mm，组装后不会出现零件晃动的情况，

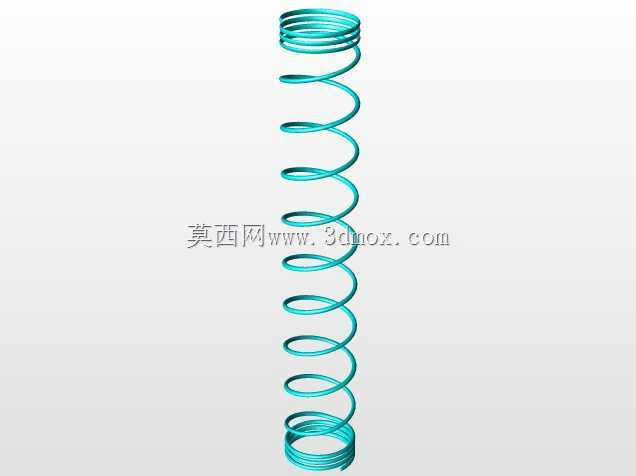

　　按动结构的回弹力度采用适中的弹簧参数，按压力度控制在5N左右，按动时的手感清脆，不会出现卡顿或者按动后无法锁定的问题。另外在结构设计时，特意考虑了笔芯的通用性，内部的笔芯安装槽尺寸适配市面上常规的按动式钢笔替芯，用户不需要购买专用的替换笔芯，降低了后续的使用成本，笔身尾部的按动帽做了内凹的弧形设计，按动时手指的接触面积更大，按动的手感更舒适，不会因为边缘棱角硌到手指。从装配逻辑来看，整个笔的组装顺序非常清晰，先将按动结构和弹簧装入笔身尾部的内腔，再插入笔芯，之后压入前端的笔帽段，最后卡入笔夹即可完成整笔的组装，整个装配过程不需要特殊的工装夹具，手工即可完成组装，量产时的装配效率很高。在结构强度校核方面，笔身最容易出现断裂的位置是笔夹和笔身的连接位置，设计时在连接位置做了加厚的加强筋处理，加强筋厚度1mm，能够承受15N的扳动力度，不会出现正常使用情况下的断裂，笔身的塑料材质选用常规的ABS材质，表面可以做亮面或者磨砂的表面处理，适配不同的外观需求，滚花区域的纹理可以在模具上直接晒纹实现，不需要后续的二次加工。
