车间物料周转用带轮立式运输推车

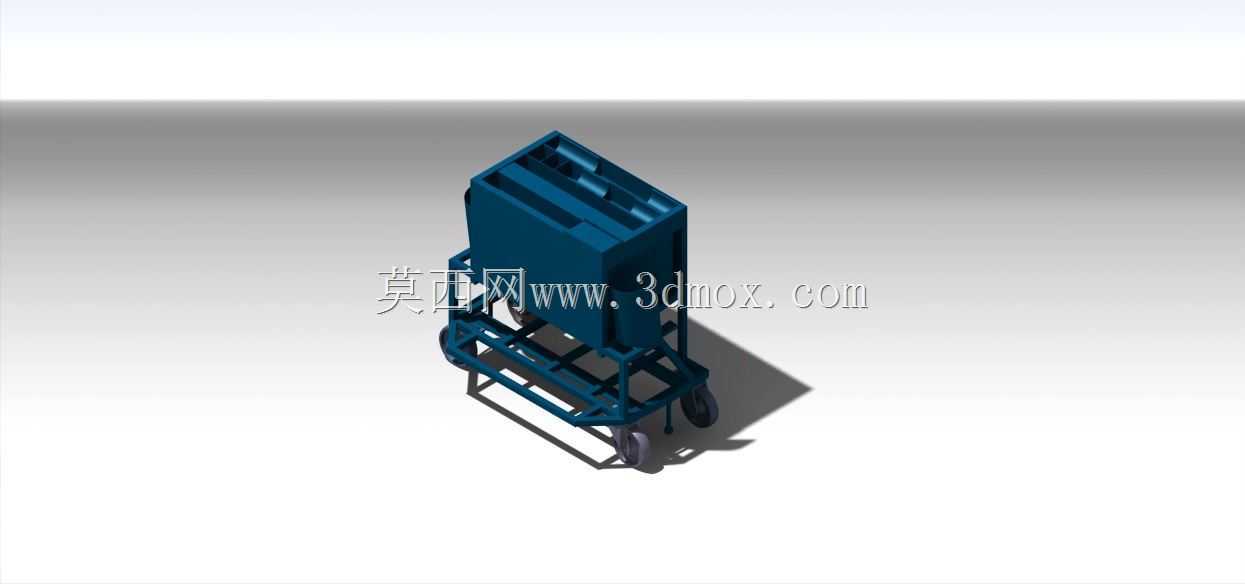

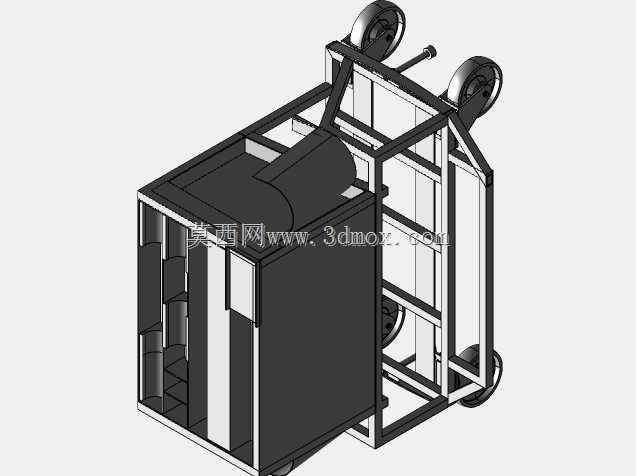

　　这款带轮立式运输推车的三维结构，核心面向生产车间内的重型物料短距离周转场景设计，可适配机加工车间、装配产线边、仓储分拣区的物料转运需求，尤其适合承载立式放置的箱装工件、工装夹具、待检零部件，解决人工徒手搬运重型立式物料时的姿态受限、磕碰风险高的问题。从结构设计逻辑来看，整体采用框架式焊接结构作为承载主体，底部设置带加强筋的承托框架，上部设置立式围挡结构，避免立式放置的物料在转运过程中发生侧翻倾倒，围挡与底部框架之间采用斜向支撑筋连接，可抵消转运过程中急停、转向带来的侧向冲击力，避免框架连接处出现应力集中导致的开焊变形。行走机构配置四个万向脚轮，其中两个脚轮带刹车锁定结构，在工位旁停靠时可踩下刹车锁定轮体，避免推车受外力滑动，

　　脚轮的安装座采用加厚钢板折弯成型，与底部框架的连接位置设置双层补强板，可承受频繁启停、过坎时的冲击载荷，轮体选用聚氨酯材质，既可以在环氧地坪、水泥地面上行走时降低噪音，也能避免划伤车间地面，同时具备一定的减震能力，减少转运过程中精密工件受震动产生的精度损伤。设计过程中充分考虑了人工操作的人机工程边界，推车的整体高度控制在成年人腰部以上、胸部以下的区间，操作人员推行时无需过度弯腰或抬臂，握持上部框架即可完成转向、推行动作，底部承托面距离地面的高度预留了足够的叉车叉取空间，当需要长距离转运或堆叠存放时，可直接使用手动液压叉车叉取底部框架完成转移，无需额外调整结构。外形尺寸方面，整体宽度控制在常规车间通道的通行宽度范围内，

　　可顺利通过1米宽的人行通道、产线间隔通道，长度方向预留了足够的物料放置空间，可同时容纳多个标准尺寸的物料箱立式摆放，上部围挡的高度根据常见立式工件的重心高度设置，可保证工件重心落在围挡支撑范围内，即使在坡道上推行也不会出现物料滑落的情况。结构细节上，所有框架连接处均采用满焊工艺处理，焊接后打磨焊渣做圆角过渡，避免尖锐边角划伤操作人员或工件表面，框架表面做喷塑处理，具备一定的耐油污、耐磨损能力，适配车间内多油污、多粉尘的使用环境，日常清理时直接用抹布擦拭即可去除表面油污。在实际使用场景中，这款推车可搭配不同的上部辅具拓展使用功能，比如在围挡上加装挂钩可悬挂袋装物料、工具包，在底部承托面上加装橡胶垫可进一步提升防滑减震能力，

　　适配精密零部件的转运需求，也可根据承载需求更换更大承载规格的脚轮，满足不同重量等级的物料转运要求。建模过程中对所有的管件、板材厚度均按照实际常用的型材规格设置，脚轮、安装座等标准件均按照行业通用的安装尺寸建模，结构工程师拿到模型后可直接根据自身车间的通道尺寸、承载需求调整参数，直接输出生产图纸投入制作，无需重新进行基础结构的建模校核，可大幅缩短工装类运输设备的设计周期。
