深沟球滚动轴承三维结构设计

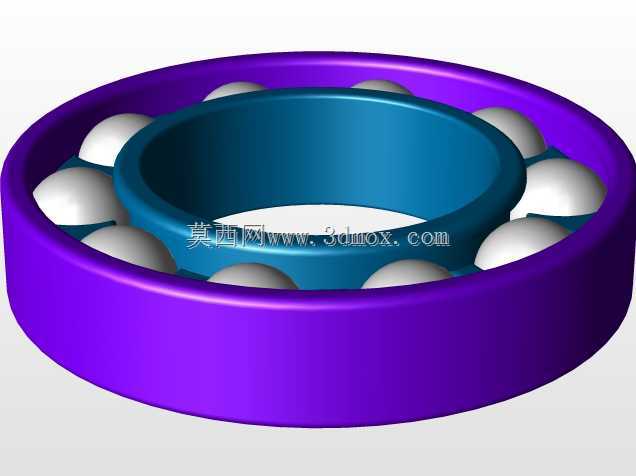

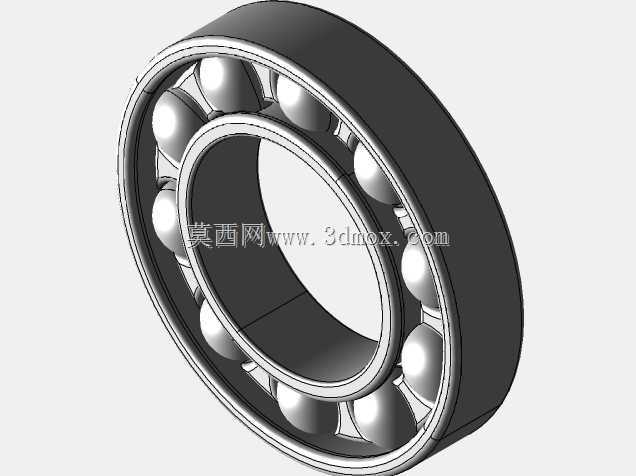

　　在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴、工程机械的传动系统，几乎所有存在连续旋转运动的机械结构，都需要匹配对应参数的滚动轴承来保障轴系的运转精度与使用寿命。这款深沟球结构的滚动轴承，采用内圈、外圈、滚动钢球、保持架的经典分体式结构设计，建模过程中严格遵循滚动轴承的通用设计规范，对各部件的配合公差、接触曲率做了精准还原，可直接用于设备装配阶段的干涉校验、轴系支撑结构的受力模拟，也能作为机械原理教学的演示模型使用。

　　从实际应用场景来看，这类径向接触的深沟球轴承，主要适配以径向载荷为主、同时可承受少量双向轴向载荷的轴系安装场景，比如中小型异步电机的输出端支撑、带式输送机的托辊转轴、离心泵的叶轮轴定位、普通减速器的中间轴支撑等工况，在安装空间受限、需要简化支撑结构的设备中，这类轴承无需额外搭配复杂的轴向定位组件，仅通过轴肩与轴承座孔的台阶就能完成轴向限位，能有效压缩设备的整体结构尺寸。

　　在功能特性层面，模型完整还原了轴承的运转逻辑：内圈与转轴过盈配合随轴同步转动，外圈与轴承座孔过渡配合保持固定，均匀分布在内外圈滚道之间的钢球通过点接触传递载荷，同时将滑动摩擦转化为滚动摩擦，大幅降低轴系运转过程中的摩擦损耗；保持架采用兜孔结构将每粒钢球均匀分隔，避免钢球在运转过程中相互碰撞、摩擦，保证各滚动体受力均匀，同时引导钢球在滚道内稳定运转，避免出现卡滞、窜动的问题。建模时特意保留了内外圈滚道的曲率半径差、钢球与滚道的接触间隙，能直观展示轴承运转时的接触角变化，方便设计人员理解不同载荷下的轴承受力状态。

　　设计思路上，这款轴承的建模完全围绕实际装配需求展开：首先确定轴承的公称内径、外径、宽度三个核心安装尺寸，这三个参数是设备设计阶段轴与轴承座孔尺寸匹配的核心依据，建模时严格按照标准深沟球轴承的尺寸系列做参数化建模，保证内圈内径、外圈外径的圆柱度、同轴度符合实际加工要求；其次对滚动体的直径、数量做匹配计算，钢球直径需兼顾承载能力与安装空间，数量则根据节圆直径均匀排布，保证相邻钢球之间留有足够的保持架壁厚空间，避免保持架强度不足；最后对保持架的结构做简化还原，采用浪形铜保持架的经典结构，兜孔间隙控制在合理范围，既保证钢球能灵活转动，又不会出现过大的窜动量。

　　从安装边界来看，这类轴承的轴向定位通常依靠内圈一侧的轴肩、另一侧的轴用弹性挡圈或者锁紧螺母，外圈则依靠轴承座孔的孔肩与孔用挡圈完成限位，建模时特意还原了内圈、外圈的定位倒角尺寸，方便设计人员在装配时匹配对应的轴肩、孔肩高度，避免出现倒角干涉导致轴承安装不到位的问题；同时模型中预留了轴承的密封件安装空间，可根据使用场景搭配接触式橡胶密封或者非接触式铁盖密封，适配有防尘、防油污需求的工况，比如农业机械、矿山设备这类多粉尘的使用场景，加装密封件后能有效避免外部杂质进入滚道，延长轴承的使用寿命。

　　在实际设备选型与装配校验过程中，这款三维模型能帮助设计人员快速完成轴系的装配干涉检查，验证轴承与周边零件（比如端盖、密封件、锁紧螺母）的间隙是否合理，也能导入有限元分析软件中，模拟不同转速、载荷下的轴承接触应力分布，为轴系的刚度校核、寿命计算提供直观的模型支撑。不同于简化的示意模型，这款模型对各部件的细节做了完整还原，包括内外圈的安装引导倒角、滚道的磨削越程槽、保持架的铆接结构，能让刚接触机械设计的人员直观理解滚动轴承的内部结构与装配关系，也能作为非标轴承设计的基础参考模型，通过修改核心尺寸参数快速衍生出不同规格的轴承模型，提升整体设计效率。
