汽车发动机活塞曲柄连杆总成结构

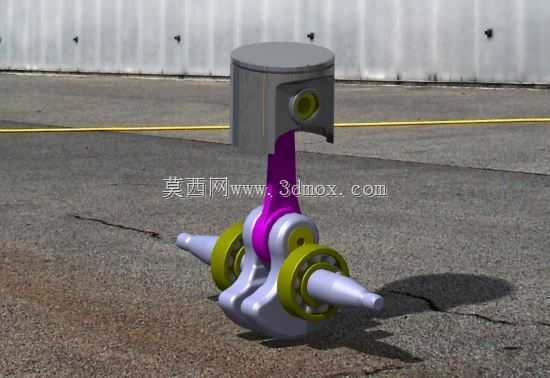

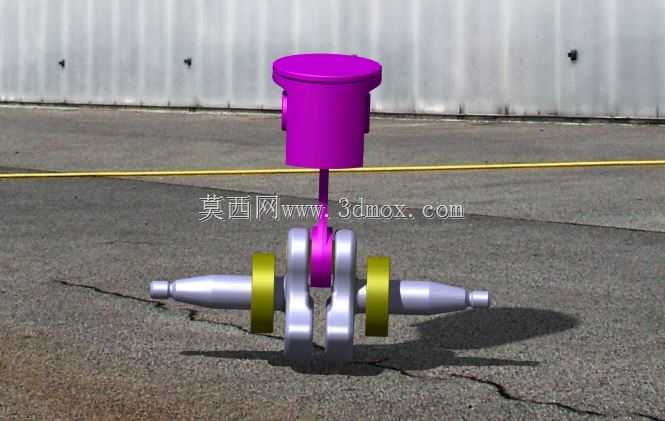

　　这套活塞曲轴组合结构，是往复式动力机械里实现能量形式转换的核心执行单元，最早在车用内燃机领域完成大规模量产验证，后续逐步延伸到小型通用汽油机、往复式压缩机、柱塞泵等需要把直线往复运动和旋转运动相互转换的设备场景中。在车用动力总成的装配环节里，这套组件的匹配精度直接决定了整机的运转平顺性、动力输出效率以及大修间隔周期，很多售后维修环节的动力异常、异响问题，追根溯源都和这套组件的装配公差、配合间隙不达标有直接关联。

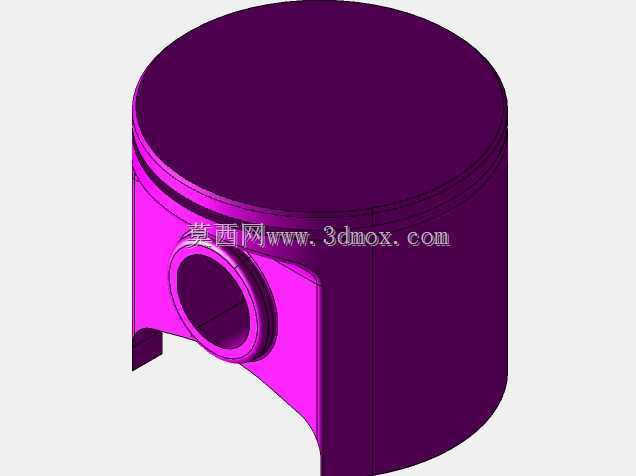

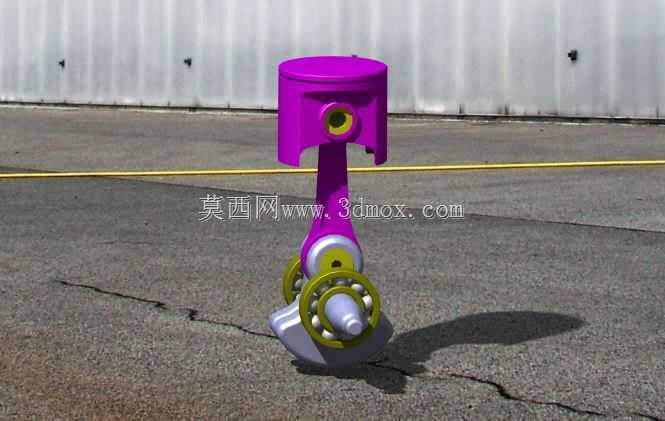

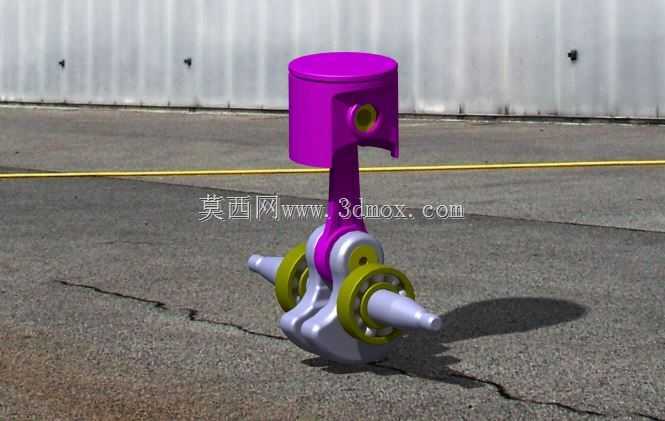

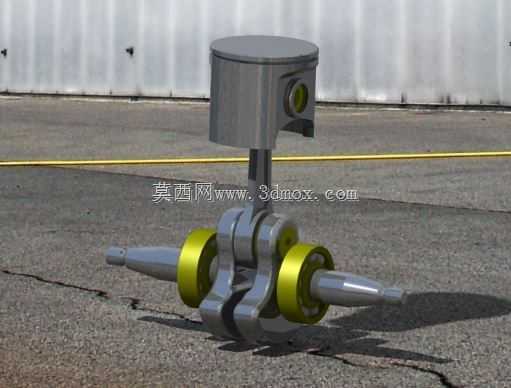

　　从功能实现逻辑来看，活塞部分直接承接燃烧室内燃气爆发产生的轴向推力，通过活塞销把作用力传递给连杆，连杆再把直线方向的推力转化为驱动曲轴旋转的扭矩，最终把动力输出给后端的传动系统；反过来在启动、进排气冲程阶段，曲轴的旋转惯性也会通过连杆带动活塞完成往复动作，实现整个工作循环的连续运转。这套结构里的活塞采用了典型的筒式设计，顶部的平面结构可以适配平顶燃烧室的压缩比要求，裙部的型线经过微弧修正，避免热态膨胀后出现拉缸问题，活塞销座的位置做了局部加厚处理，用来承受燃气冲击带来的交变载荷，避免销座位置出现应力集中导致的开裂问题。

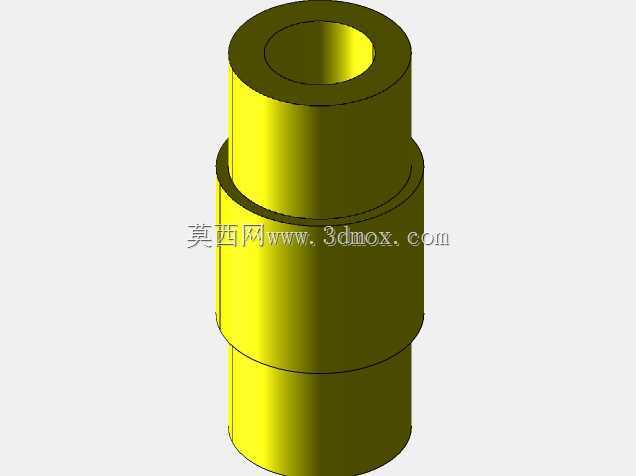

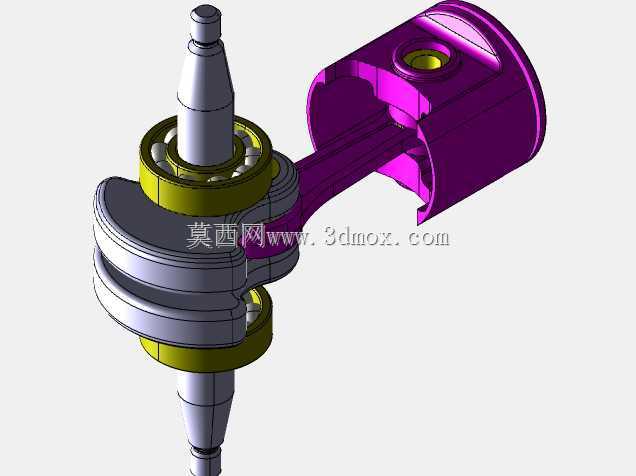

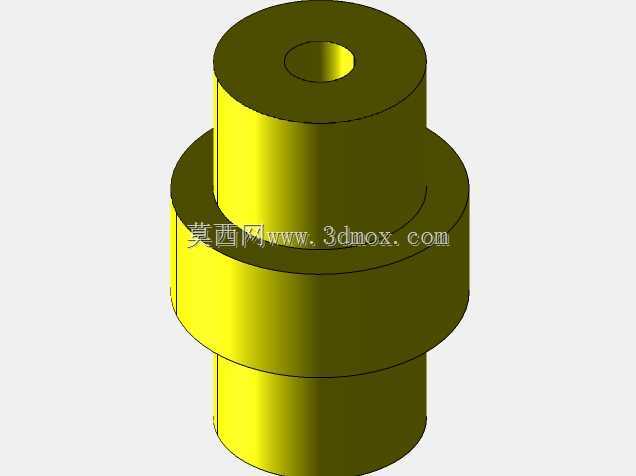

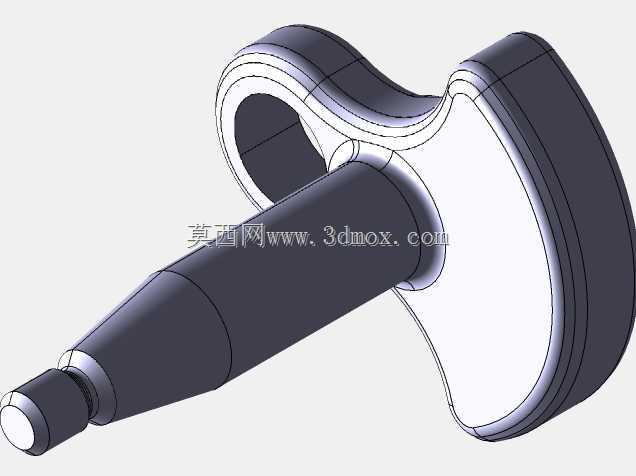

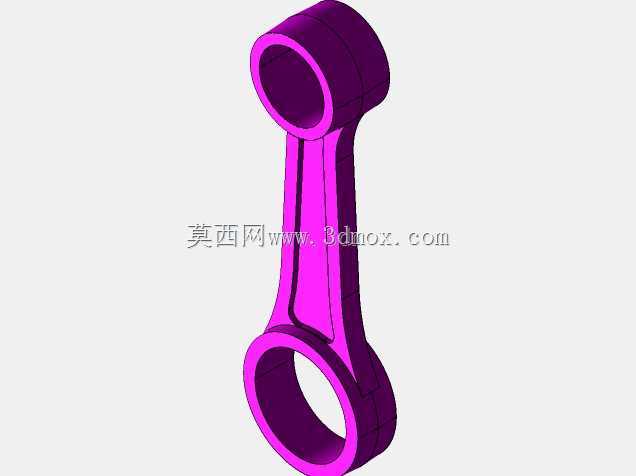

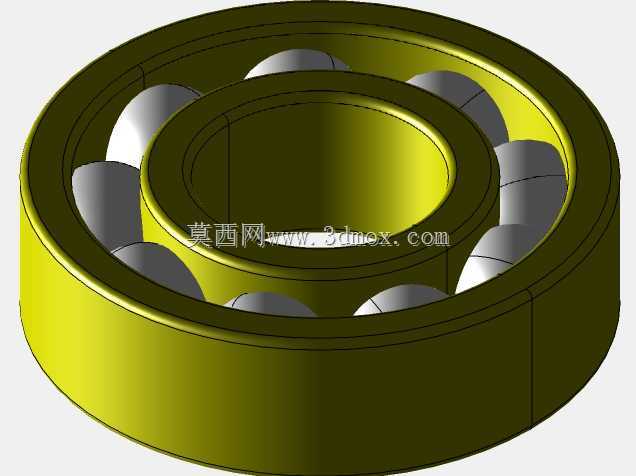

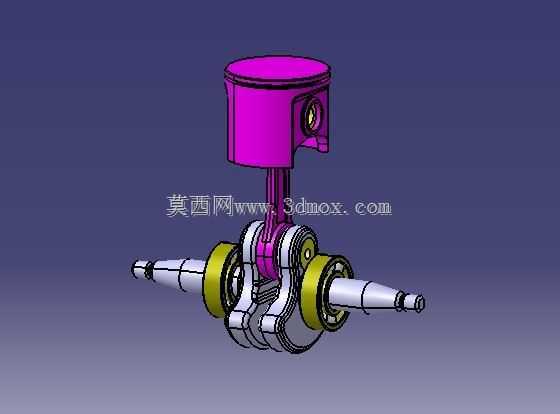

　　设计过程中首先要明确的是各部件的运动边界，曲轴的回转直径直接决定了活塞的行程长度，这一参数和活塞直径共同决定了单缸的排量大小，建模时需要先锁定曲柄半径、连杆中心距这两个核心尺寸，才能确定活塞在上止点、下止点的极限位置，避免运动过程中活塞碰撞气门或者气缸盖。连杆的大小端中心距需要严格匹配曲柄半径和活塞销孔的高度差，大端的剖分结构采用了平切口设计，适配小排量动力的载荷需求，轴瓦安装位置的粗糙度、圆度公差都需要在建模时预留出加工余量，保证后续装配时轴瓦的过盈量符合设计要求。曲轴部分的主轴颈、连杆轴颈都设计了等直径的轴承配合面，两侧的黄色轴套是滑动轴承的限位结构，用来承受曲轴旋转过程中产生的径向载荷，同时轴颈内部设计有贯通的油道孔，装配后可以把主油道的压力机油引导到连杆轴颈位置，给连杆大端的轴瓦提供持续润滑，避免干磨导致的烧瓦故障。

　　安装层面需要注意，活塞装入气缸时需要保证活塞的朝向标记和发动机的正时方向对齐，活塞环的开口位置需要相互错开120度以上，避免开口对齐导致的漏气、窜油问题；连杆大端和曲轴连杆轴颈装配时，需要按照规定扭矩分次拧紧连杆螺栓，拧紧后需要手动盘动曲轴，确认运转无卡滞、扭矩波动在合理范围内；曲轴的轴向间隙需要通过两侧的止推片进行调整，间隙过大会导致曲轴运转时窜动量大，加剧轴瓦的偏磨，间隙过小则会在热态下出现曲轴转动卡滞的问题。这套结构的运动仿真需要重点验证活塞在不同曲轴转角下的侧推力变化、连杆的摆动角度范围，以及曲轴旋转过程中的动平衡特性，对于多缸机型来说，各缸曲柄的夹角布置需要保证点火间隔均匀，降低整机的振动水平。在实际的样机测试环节，这套组件需要经过冷磨、热试两个阶段的验证，冷磨阶段由外部电机带动曲轴运转，检查各运动副的配合情况、机油压力是否正常，热试阶段则点燃缸内混合气，验证不同转速、负荷下的动力输出、密封性能是否达标，确认无异常异响、无漏油漏气问题后才能进入总装环节。很多初学结构设计的人员在搭建这类模型时，容易忽略运动干涉问题，比如曲轴平衡块在旋转过程中碰撞活塞裙部、连杆摆动时碰撞气缸壁下部，这些问题都需要在建模阶段通过运动仿真逐一排查，避免后续加工出的零件无法正常装配。另外活塞的热膨胀量计算也是设计重点，铝合金活塞的热膨胀系数远大于铸铁气缸套，所以冷态下活塞裙部和气缸壁之间需要预留合理的配合间隙，间隙过大容易出现敲缸异响，间隙过小则会在热机状态下出现活塞卡滞的故障。
