工业视觉检测相机金属防护镜框结构

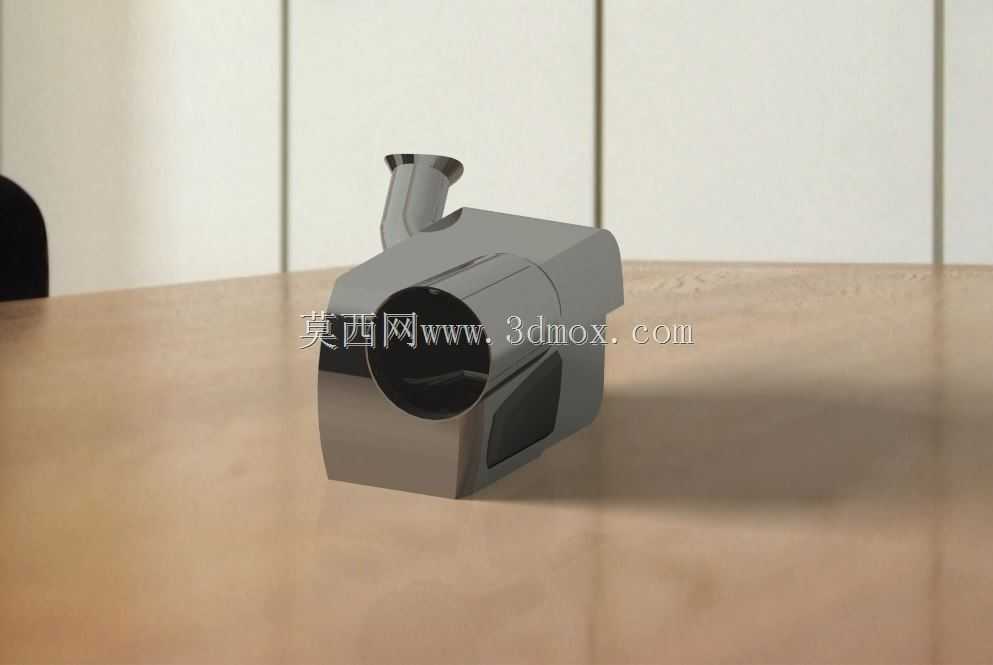

　　该结构件为工业视觉检测场景下配套的相机防护镜框，主要适配自动化产线在线检测工位的固定式工业相机安装需求，在3C电子零部件尺寸检测、汽车冲压件外观缺陷筛查、食品包装喷码识别等场景中，承担光学镜头防护、安装基准定位、壳体结构衔接的核心作用。区别于消费级相机的塑料镜框结构，该款镜框采用一体化金属曲面成型设计，整体无外露拼接缝隙，可适配车间内多粉尘、少量切削液飞溅的复杂工况，避免细小金属切屑、粉尘进入镜头与相机传感器的衔接缝隙，降低日常运维的镜头清洁频次，同时金属材质的结构刚性可抵消产线持续运行带来的微幅振动，避免长期振动导致的镜头光轴偏移，保障视觉检测的成像稳定性。

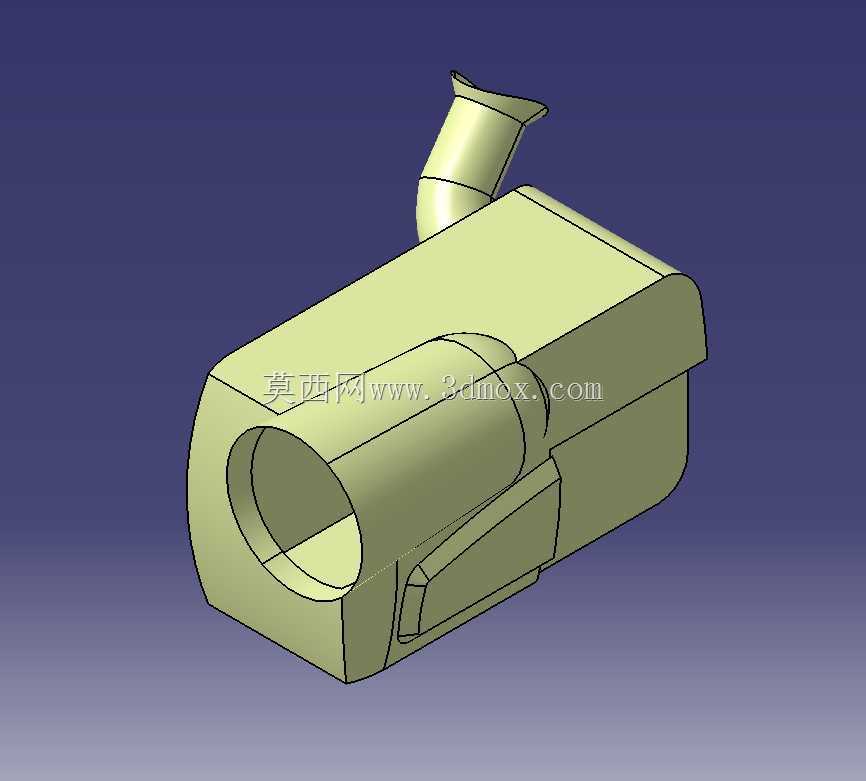

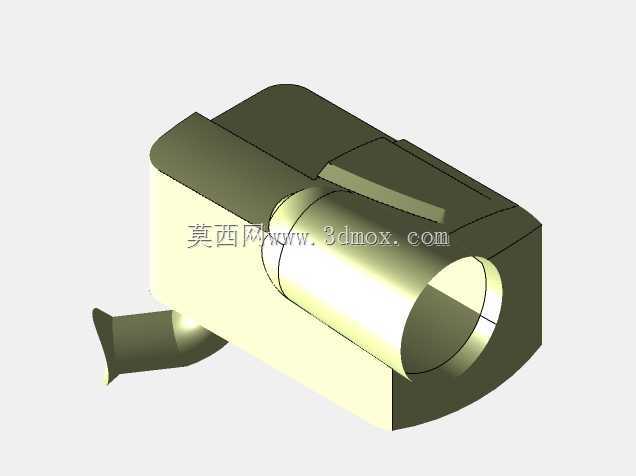

　　从设计逻辑来看，该镜框采用分段式曲面过渡思路，前端圆形开口为光学镜头的安装基准面，内圈预留0.1mm的同轴度公差带，可适配M12、C口等常规工业镜头的安装螺纹，开口边缘做0.2mm的倒角处理，避免安装镜头时金属锐边刮伤镜头外壁的调焦齿圈；侧方延伸的斜向管状结构为设备的走线通道，可将相机的电源线、触发信号线从管内引出，避免线缆外露被产线周边的工装夹具剐蹭，同时管线通道与镜框主体的衔接处做圆弧过渡，无直角应力集中区域，在承受意外侧向碰撞时可通过曲面形变分散应力，避免安装基准面出现形变导致镜头同轴度超差。镜框主体的侧面预留两处内凹的安装定位平面，平面上加工有M3的螺纹安装孔，可直接通过螺丝将镜框与相机主体、后端的安装支架锁紧固定，无需额外设计转接件，减少整体视觉检测模组的装配零件数量。

　　在安装边界尺寸上，该镜框主体的最大外轮廓尺寸控制在85mm60mm50mm范围内，前端镜头安装孔的中心距离底部安装平面的高度为32mm，可适配常规200万至500万像素级别的1/1.8英寸靶面工业相机，不会出现镜框遮挡镜头视场角的问题；侧方走线通道的内径为8mm，可同时容纳两根直径3.5mm的屏蔽线缆，通道出口处做圆角处理，避免长期走线磨损线缆外层绝缘皮。镜框的壁厚统一设置为2.5mm，在保障结构刚性的前提下尽可能控制整体重量，整体重量不超过120g，搭配轻型铝型材安装支架即可完成固定，无需额外设计加强支撑结构，可适配产线上空间紧凑的安装工位，比如流水线侧边的窄幅安装位、机器人末端执行器旁的视觉补装位等场景。

　　从实际使用的适配性来看，该镜框的外表面做哑光金属处理，可避免产线上方的环形补光灯产生镜面反光，防止反光光斑进入镜头视场干扰成像检测结果；镜框与相机主体的贴合面预留0.05mm的密封槽，可搭配1mm厚的丁腈橡胶密封圈实现IP54级的防护能力，在有少量水雾、粉尘的车间环境下可长期稳定运行，无需额外加装外置防护壳。设计过程中针对曲面衔接处做了连续曲率处理，所有曲面的G2连续过渡可避免加工过程中出现刀具接刀痕，采用五轴CNC加工即可一次成型，后续仅需做表面去毛刺、哑光处理即可完成成品加工，量产时的加工良率可控制在95%以上，适合中小批量的设备配套生产需求。
