多接口阀类传感连接壳体结构设计

项目分类:传感器 发布时间:2022-05-03 ID:617043
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计
  • 多接口阀类传感连接壳体结构设计

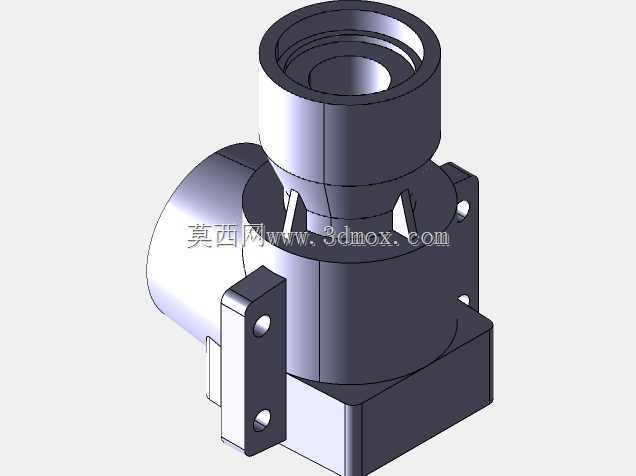

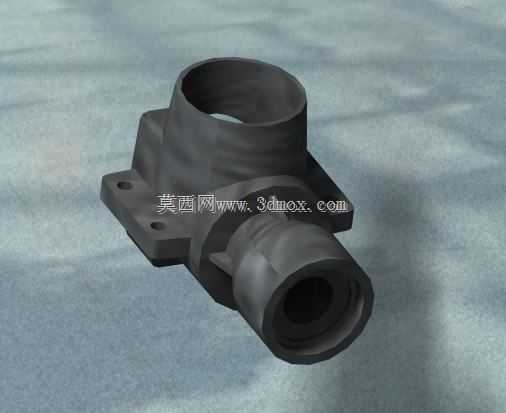

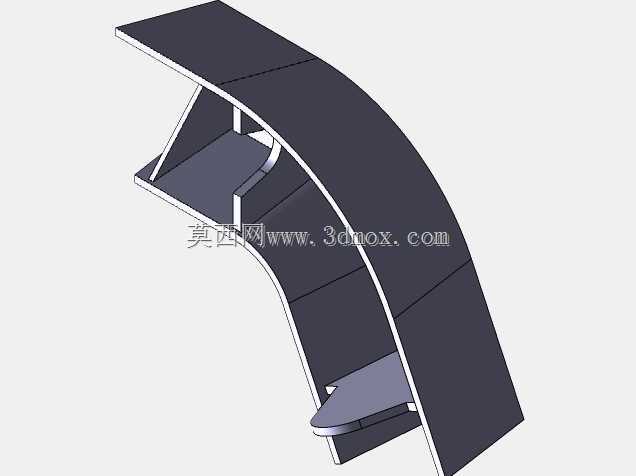

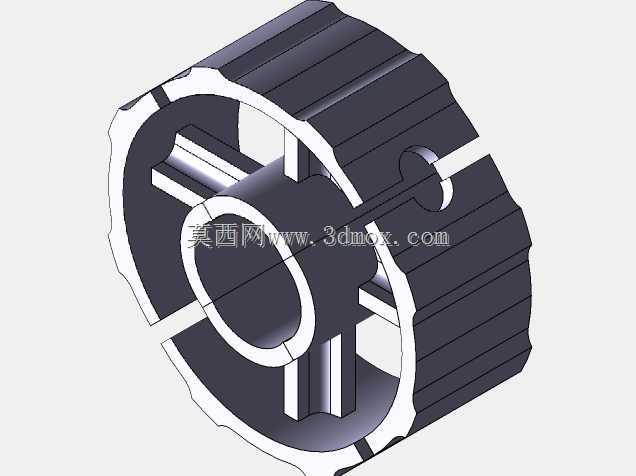

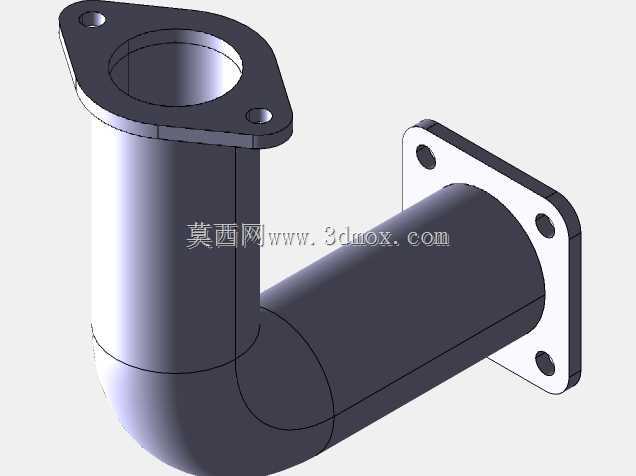

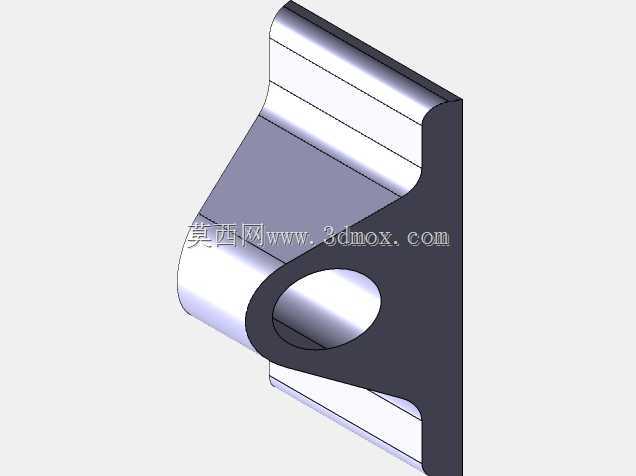

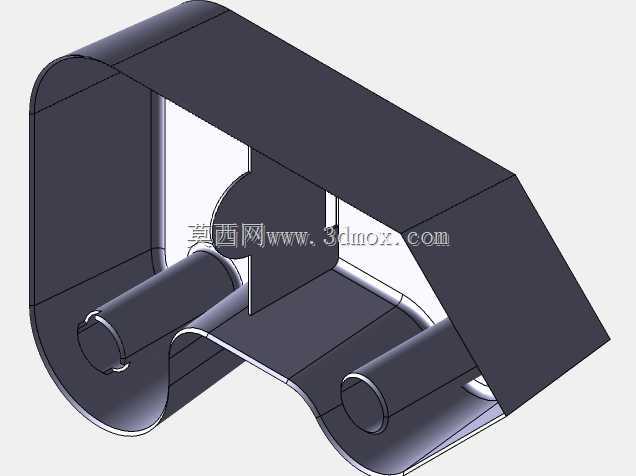

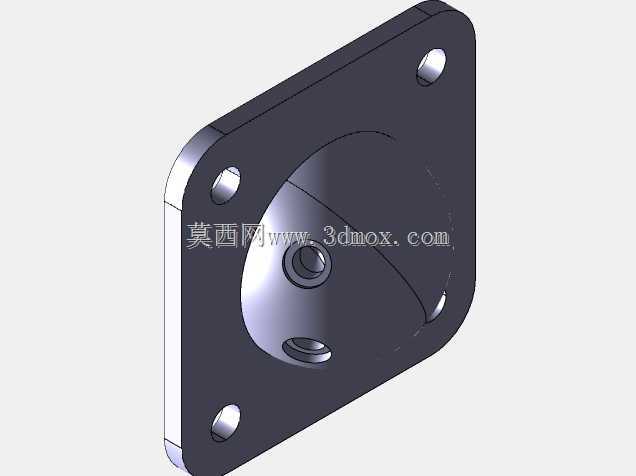

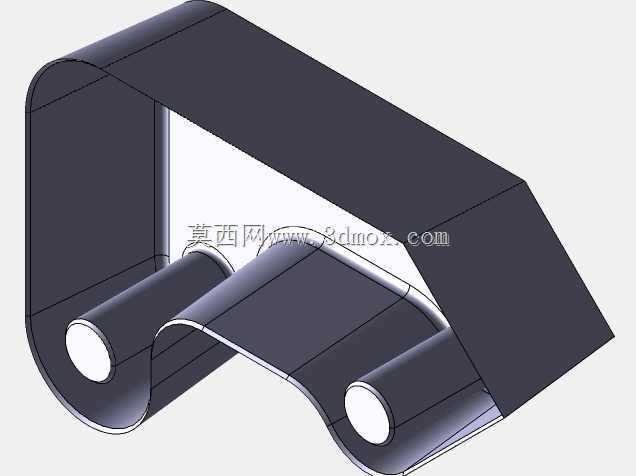

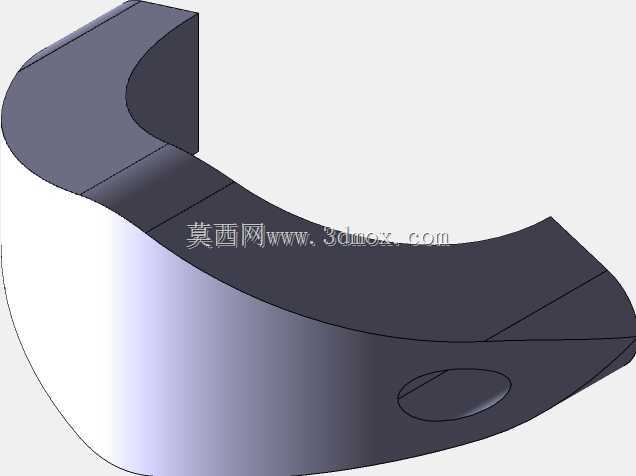

  这类带多向接口的壳体零件,常见于流体管路配套的传感检测单元中,作为压力、流量类传感元件的承载基体,同时承担介质导流、元件防护、安装定位的多重作用,在工业液压管路、气动控制系统、中小型流体输送设备的检测节点上应用广泛。从结构布局来看,零件主体采用一体式铸造成型基础形态,上部设置大口径直通接口,用于对接主路流体管道,侧部伸出的阶梯式外螺纹接口用于连接传感检测端头或者支路引流管路,底部延伸出带两个安装孔的法兰固定座,可直接通过螺栓锁紧在设备安装基面或者阀组集成块上,安装孔的中心距、孔径均匹配常规工业管路的安装标准,无需额外加工转接板即可完成装配。设计过程中优先考虑了介质流通的顺畅性,主路接口与侧部接口的交汇处做了圆弧过渡处理,

  避免直角结构造成的介质紊流、压力损失,同时减少介质内杂质在拐角处的沉积堵塞风险;壳体壁厚采用均匀化设计,整体壁厚控制在适配常规铸造工艺的范围内,既避免壁厚差过大导致的铸造缩孔、冷却变形缺陷,也能保证在额定工作压力下的结构强度,不会因为介质压力波动出现壳体开裂、渗漏问题。侧部接口的外螺纹段做了退刀槽结构设计,方便螺纹加工时的刀具退刀,同时也能保证对接管件或者传感元件拧紧时的端面贴合密封性,螺纹规格选用常规工业管路通用标准,方便现场维护时的配件替换,无需定制特殊规格的密封接头。底部安装法兰的贴合面做了平面度公差要求,装配时配合密封垫片即可实现安装基面处的静密封,防止介质从安装缝隙处渗漏;法兰上的安装孔采用沉孔设计,

  螺栓锁紧后螺栓头不会突出法兰表面,避免安装后与周边其他管路、元件产生干涉,同时也能减少外部磕碰对螺栓连接副的损伤,降低长期使用后螺栓松动的概率。上部主接口的内壁做了精加工处理,保证与对接管道插入后的同轴度,接口端部预留了密封槽安装位置,可适配O型圈或者平垫片实现端面密封,满足不同压力等级管路的密封需求。从建模逻辑来看,这类零件适合采用布尔运算结合特征叠加的方式完成建模,先通过拉伸、旋转创建主体基础轮廓,再通过切除特征完成内部流道、安装孔、退刀槽的结构加工,最后通过倒角、圆角特征处理各棱边的过渡,既避免锐边造成的装配划伤,也能减少应力集中点,提升零件在交变压力工况下的疲劳寿命。零件的整体外形尺寸紧凑,在保证接口通径、

  安装强度的前提下尽可能压缩了整体体积,适合在空间受限的阀组集成区域安装,不会因为零件体积过大占用过多管路布置空间;各接口的朝向经过布局优化,主接口垂直向上、侧接口水平伸出的布局,既方便管路的走向排布,也能保证侧部安装的传感元件处于便于观察、调试的位置,日常维护时无需拆解周边管路即可完成传感元件的更换、校准操作。壳体外部的加强筋结构设置在主体与安装法兰、主体与侧接口的衔接位置,在不额外增加整体壁厚的前提下提升了衔接处的结构强度,避免管路安装时的侧向力导致接口根部断裂,同时加强筋的走向顺着零件脱模方向设置,不会给铸造脱模造成额外阻碍,适合批量铸造成型生产。
