CATIA入门教学用轴类组合结构练习件

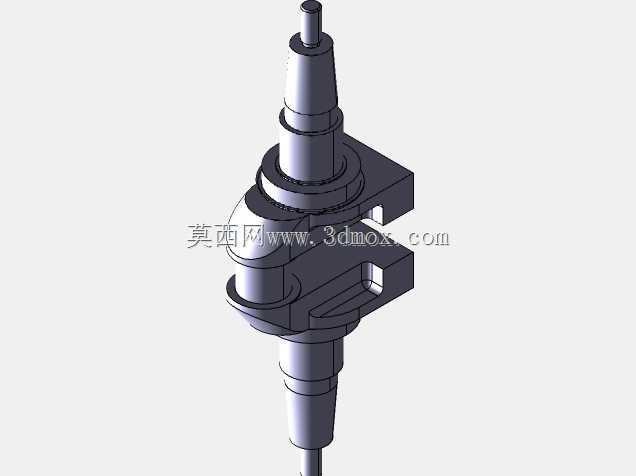

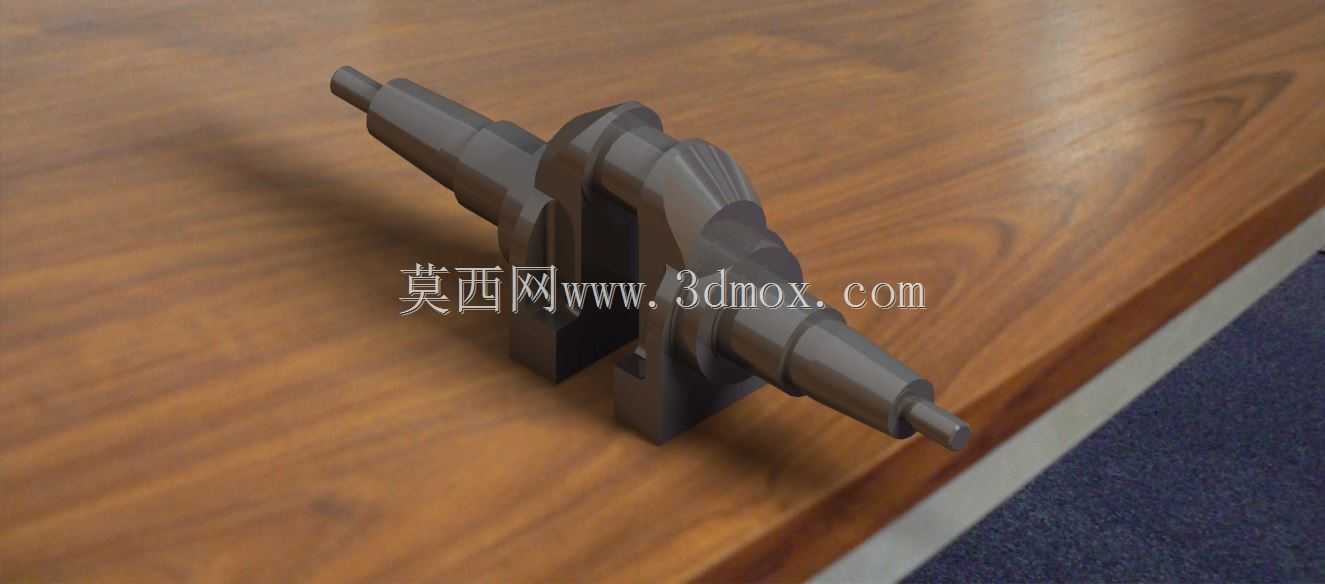

　　这套轴类组合结构练习件，主要面向刚接触三维结构设计的从业者，用来拆解掌握机械零件常见特征的建模逻辑，对应实际生产中传动轴与配套支撑座组合的典型结构形态。从实际应用场景来看，这类双伸轴搭配中部支撑的结构，常见于小型传动机构、精密检测设备的动力传递单元，两端锥度轴段用来安装带轮、检测轮或者小模数齿轮，中部的支撑座结构承担径向载荷与轴向定位作用，避免轴系运转时出现挠曲变形。

　　从功能特性上看，两端轴段设计为阶梯锥度形态，靠近支撑座的位置轴径更大，向外逐步收窄，这种设计一方面可以匹配不同孔径的装配件，另一方面锥面配合具备自定心效果，装配时不需要额外做复杂的同轴度找正，靠锥面贴合就能保证装配件与轴的同轴度要求。中部的支撑结构采用U型开口的壳体形态，两侧设置加厚的支撑筋，既可以降低整体结构重量，又能保证轴孔位置的结构强度，避免轴承受径向力时支撑座出现开裂变形。支撑座底部为平面安装面，没有设置额外的安装凸台，适合直接贴合在设备安装基板上，通过侧面的紧固螺钉完成固定，安装边界比较灵活，不需要预留太大的底部操作空间。

　　设计思路上完全贴合入门练习的需求，把机械设计中最常用的拔模、沟槽、壳体、加强筋几类特征整合到同一个模型里，不需要拆分多个零散练习件，就能让学习者掌握不同特征的创建逻辑：拔模特征对应铸件生产的脱模斜度要求，所有非加工面都设置了统一的拔模角度，符合实际铸造工艺的生产要求；沟槽特征对应轴类零件的退刀槽、密封槽结构，建模时需要准确控制沟槽的宽度、深度与位置，保证后续装配时密封件或者挡圈可以正常安装；壳体特征对应支撑座的轻量化设计，在保证结构强度的前提下减少材料用量，降低零件生产成本；加强筋特征则是用来提升薄壁壳体的刚性，避免受力时出现应力集中导致的结构失效。

　　从外形尺寸与安装边界来看，整个练习件的轴向总长度控制在常规小型传动件的尺寸区间，两端轴段的直径差控制在合理范围，中部支撑座的宽度小于两端轴段的总长度，安装时只需要在基板上预留对应支撑座底面的矩形安装区域即可，不需要额外避让周边的其他结构。轴段的端部做了小直径的延伸段，用来安装轴向定位的挡圈或者锁紧螺母，防止装配件在轴运转时出现轴向窜动。支撑座与轴配合的位置设置了同轴的轴孔，孔的两端做了倒角处理，装配轴的时候可以起到导向作用，避免硬敲装配导致孔口出现毛刺变形。

　　这类练习件建模完成后，还可以直接用来做装配干涉检查、工程图生成的配套练习，学习者可以基于这个模型练习标注尺寸公差、形位公差，生成符合生产要求的加工图纸，把建模、工艺、出图的全流程知识点串联起来，比单纯做单个特征的零散练习更贴近实际工程设计的工作场景。建模过程中需要注意不同特征之间的父子关系，避免后续修改参数时出现特征报错，这也是入门学习者最容易出现问题的环节，通过这个组合结构的练习，可以快速建立规范的建模逻辑，养成良好的建模习惯，为后续设计复杂的工业传动零部件打下基础。
