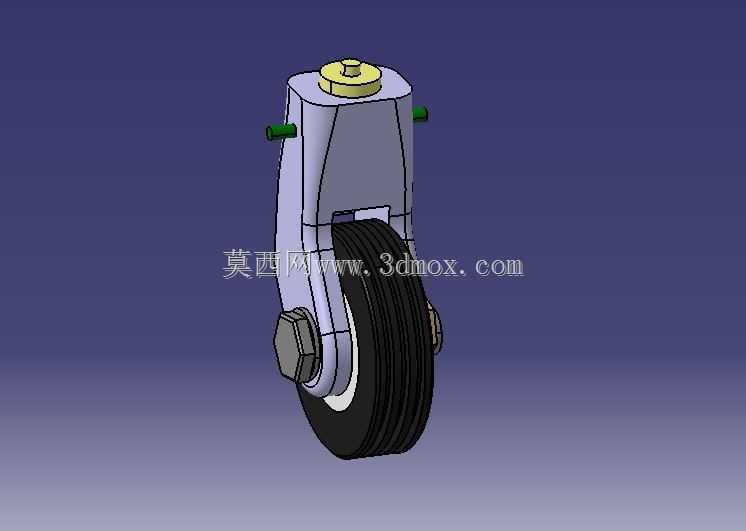

带安装支架的多槽重载定向脚轮结构

　　这款定向行走轮结构，常配套在各类中小型工业转运工装、轻型移动设备机架、车间工位周转台底部使用，在平整硬化的车间地面、环氧地坪、硬化沥青路面场景下都能稳定适配，承担设备整体移动过程中的承重与行走功能，相比普通单轮结构，多槽式的轮体设计能在同等轮径下提升橡胶材质的形变冗余，遇到地面细小凸起、焊缝、接缝时，轮体的多道环形槽可以分散局部接触应力，避免单块橡胶面硬接触带来的轮面过早磨损，也能降低移动过程中产生的颠簸震动，保护设备上搭载的精密元器件不受冲击影响。

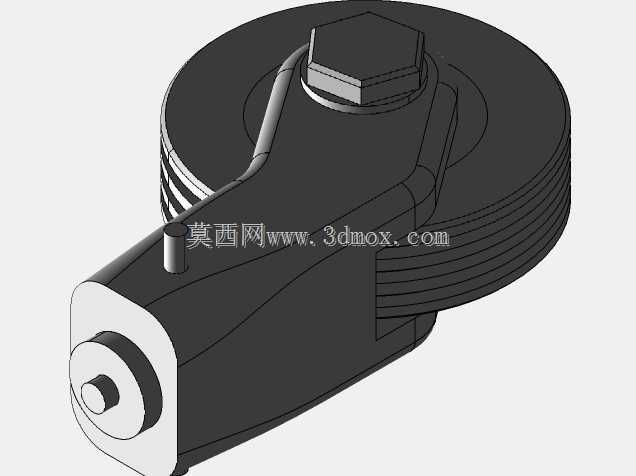

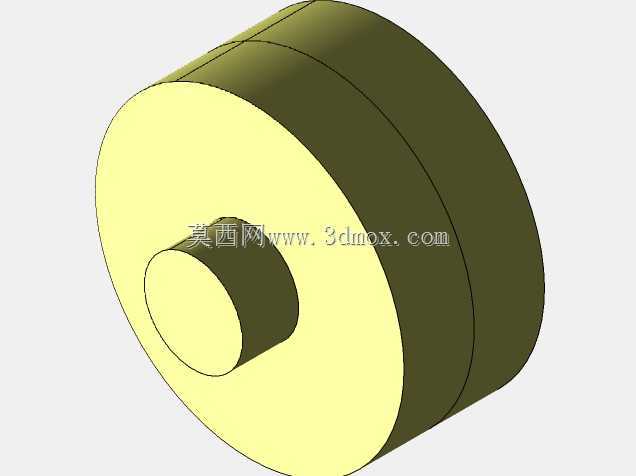

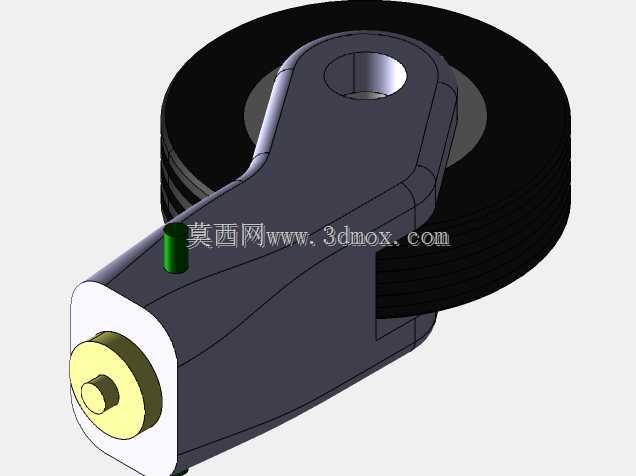

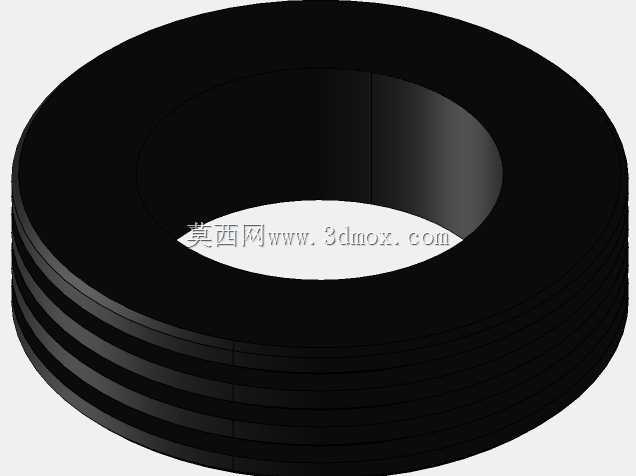

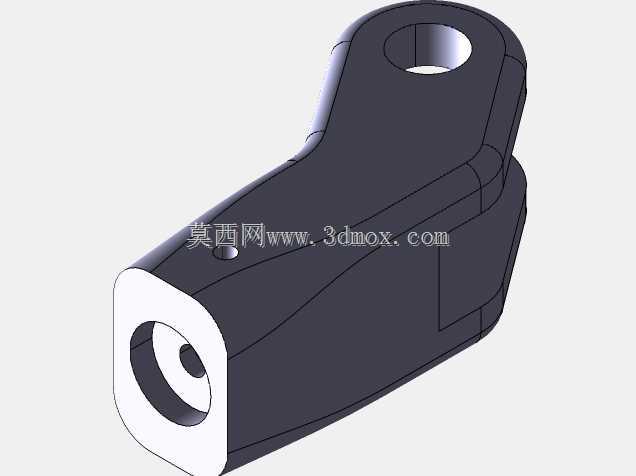

　　从结构设计逻辑来看，整个组件分为顶部安装座、中部支撑支架、轮体连接轴、橡胶滚轮四个核心部分，顶部安装座预留了标准的安装定位孔，可直接通过螺栓固定在设备机架底部的安装面上，安装座和下方的支撑支架采用一体化的折弯成型结构，避免了多零件拼接带来的装配误差与结构强度薄弱点，支架两侧的轴孔采用同轴度公差控制，保证轮轴安装后不会出现偏斜，避免轮体转动过程中出现卡滞、偏磨的问题。轮体部分采用多道环形凹槽的设计，除了提升应力分散能力外，也能在地面存在少量浮尘、细小碎屑时，让碎屑暂时容纳在槽内，避免碎屑卡在轮面和地面之间导致滑动阻力增大，同时橡胶材质的轮面硬度控制在邵氏70度左右，兼顾承重能力与行走缓冲性能，既不会因为硬度过高导致行走时震动过大，也不会因为硬度过低导致重载下轮体形变量过大、转动阻力升高。

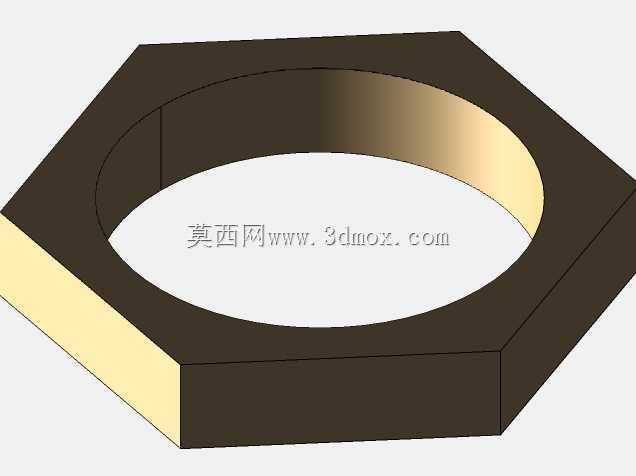

　　在安装边界尺寸上，整个组件的总高度控制在常规移动脚轮的通用安装尺寸区间内，顶部安装座的孔位间距适配市面上多数轻型设备机架的底部安装孔标准，不需要额外对机架进行打孔改型就能直接替换同规格的普通脚轮；轮体的宽度经过优化，在保证承重能力满足单轮150kg静载要求的前提下，尽可能缩小了支架的横向占用空间，避免在设备底部占用过多的布线、管路布置空间；轮轴采用标准的六角螺栓加防松螺母的锁紧结构，日常维护时只需要松开螺母就能拆下轮体进行更换，不需要拆解整个支架结构，降低后期运维的拆装工作量。

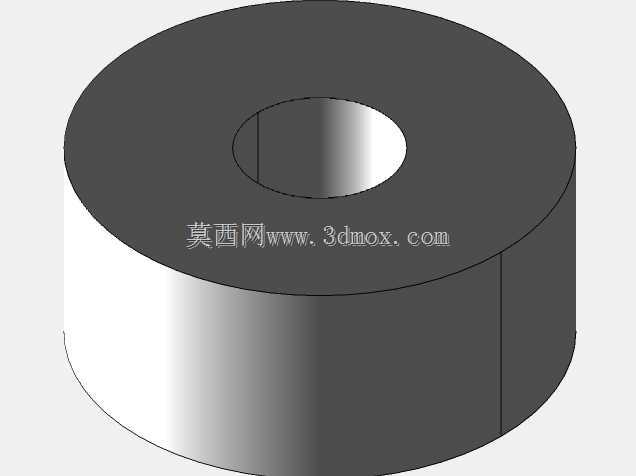

　　设计过程中针对定向轮的受力特点，对支架的折弯根部做了圆角过渡处理，避免应力集中导致支架在受侧向冲击时出现断裂，支架两侧的轮轴支撑位置做了局部加厚，抵消轮轴转动时对支撑孔的挤压磨损，延长整个组件的使用寿命。轮体内部的衬套采用自润滑材质，不需要定期加注润滑脂就能保证长期转动顺畅，适合在不方便频繁维护的车间场景下使用。在实际选型匹配时，这类脚轮通常四个为一组配套使用，单轮承重按照总设备重量的1.5倍安全系数选型，就能满足日常转运、工位移动的使用需求，相比万向轮结构，定向轮的行走直线性更好，在长距离直线转运设备时不会出现方向偏摆，也不会因为万向轮的转向结构带来额外的高度冗余，适合对设备底部安装空间有严格限制、不需要频繁转向移动的设备场景使用。
