机械装配约束教学用连杆组合结构

　　这套连杆组合结构，核心定位是面向刚接触机械装配设计的从业者，用来快速理解不同约束类型在实际装配中的应用逻辑，拆解多零件组合时的定位、运动限制逻辑。从实际应用场景来看，这类结构常作为机械原理教学的实操案例，也可作为小型手动操作机构的基础原型，延伸应用到简易夹具、手动控制阀拨杆、小型设备的操作触发机构中，能直观演示转动副、移动副、固定约束的配合关系。

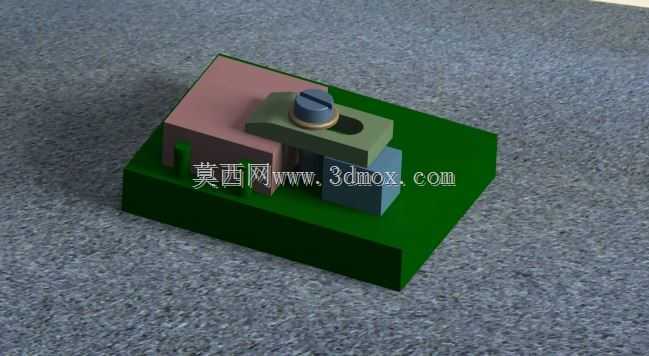

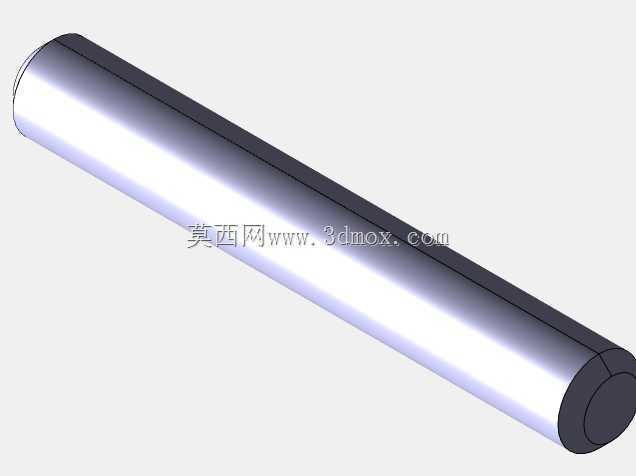

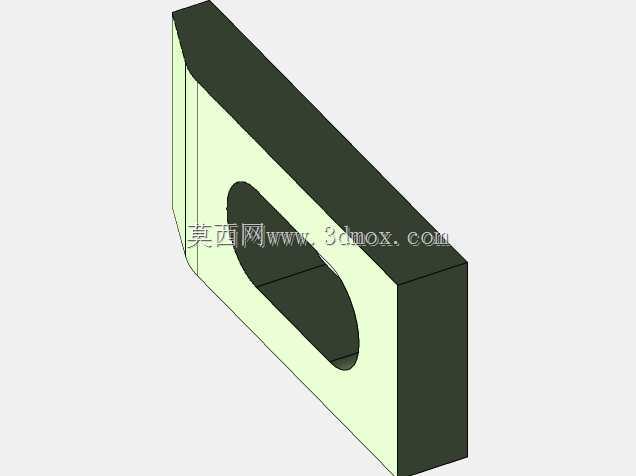

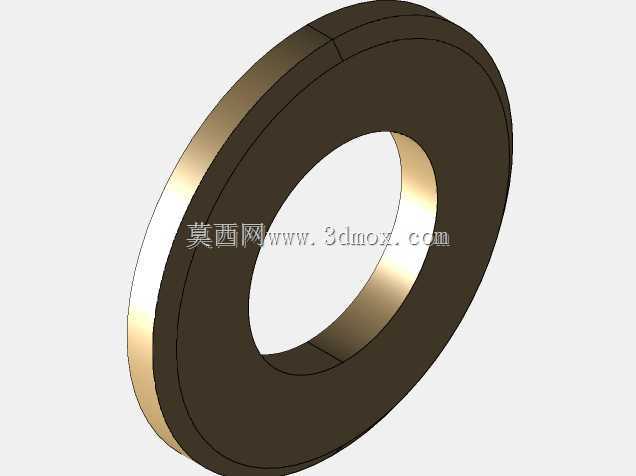

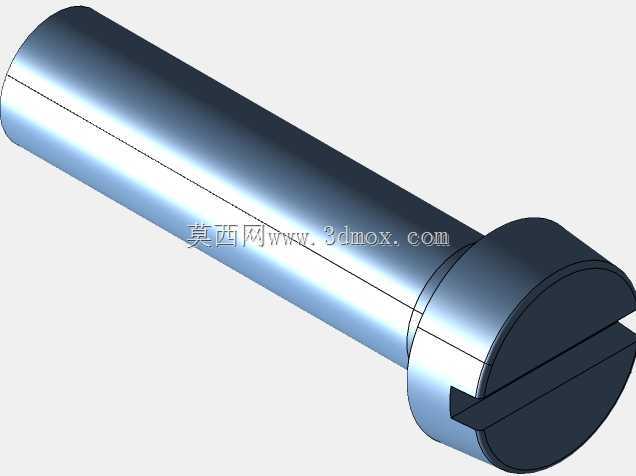

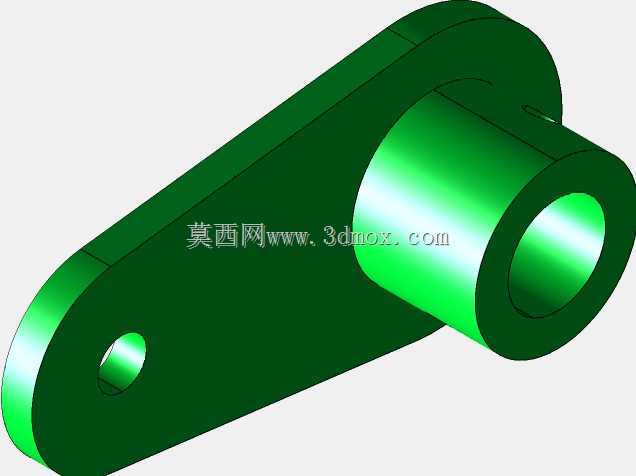

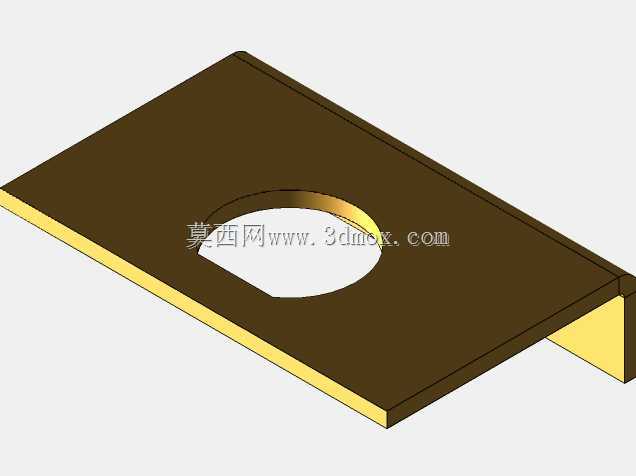

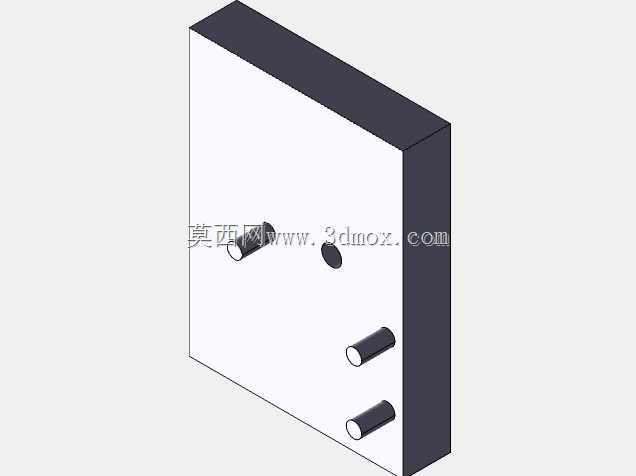

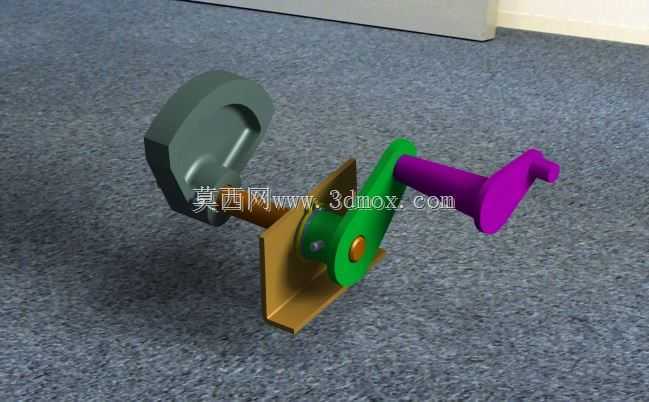

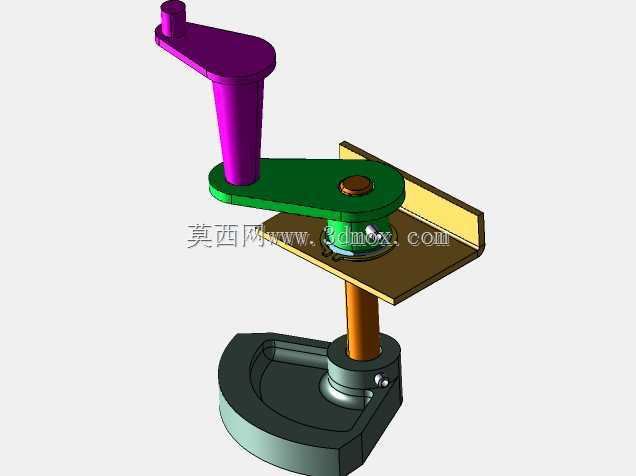

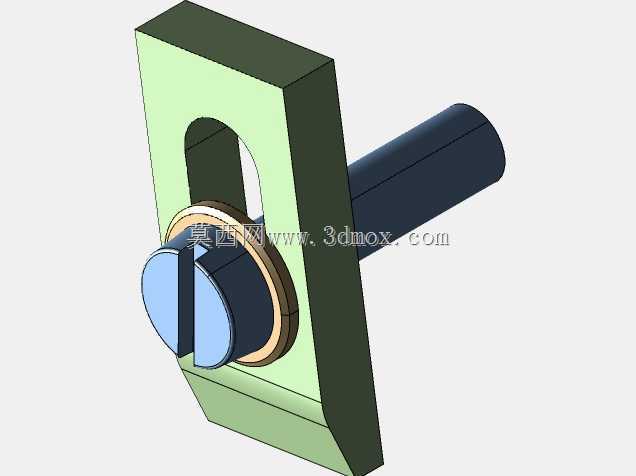

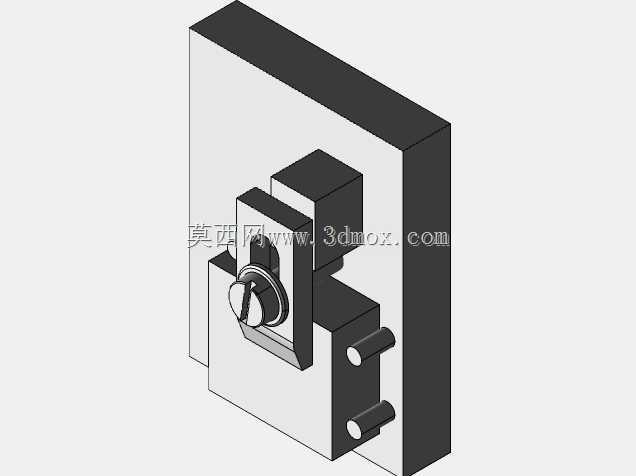

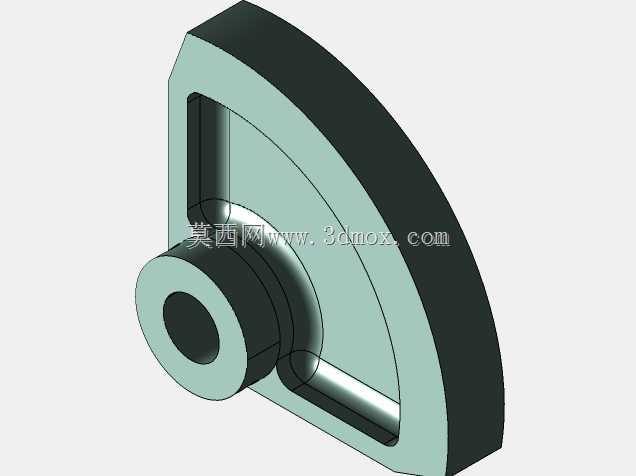

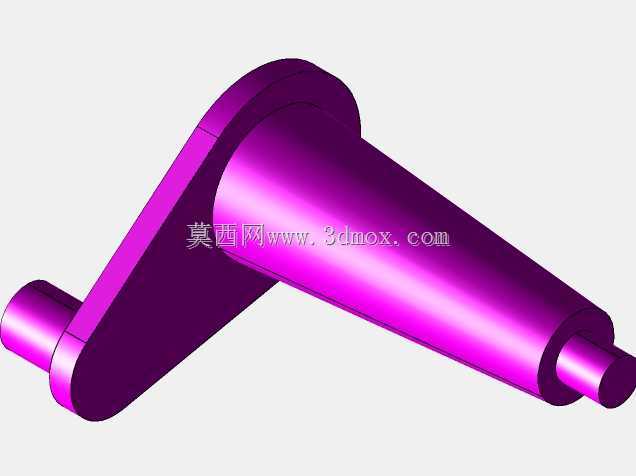

　　从功能特性上看，整套结构包含固定基座、转动摇臂、传动连杆、操作手柄、偏心配重块几个核心部分，固定基座作为整个机构的安装基准，底部预留了平整安装面，可通过螺栓紧固在工作台或设备机架上，安装边界上基座的两个安装孔中心距适配常规M6螺栓的安装间距，整体安装占用的平面尺寸不超过120mm*80mm，垂直方向的最大伸展高度在操作手柄扳动到极限位置时不超过150mm，不会占用过多安装空间。转动摇臂通过铜套与基座上的立板连接，形成第一个转动副，摇臂的转动角度范围被立板上的限位结构限制在0到75度之间，避免超程运动导致结构干涉。传动连杆两端分别通过圆柱销与摇臂、操作手柄连接，两个连接点均为转动副，将手柄的扳动动作传递到摇臂端，带动偏心配重块完成往复摆动。偏心配重块安装在摇臂的伸出轴端，通过键连接与轴同步转动，自身的偏心结构可在摆动过程中提供惯性力矩，模拟实际设备中负载端的受力状态，让学习者能直观感受到带负载时机构的运动反馈。

　　设计思路上，整套结构刻意简化了冗余的工艺细节，每个零件的配合面都做了明确的区分：固定配合面采用完全约束的定位方式，限制六个自由度；转动配合面保留绕轴转动的自由度，限制其余五个自由度；传动连杆的两端配合根据运动需求，分别适配不同的约束逻辑，避免过约束导致的装配报错，也不会出现欠约束导致的零件错位。零件之间的紧固位置都做了可视化的区分，比如铜套的压装位置、圆柱销的贯穿位置、螺栓的紧固位置都用不同的颜色做了标识，方便学习者快速识别不同的连接类型。外形上所有零件都做了工艺倒角处理，没有尖锐棱角，既符合实际机加工零件的工艺要求，也避免教学演示过程中出现划伤风险。

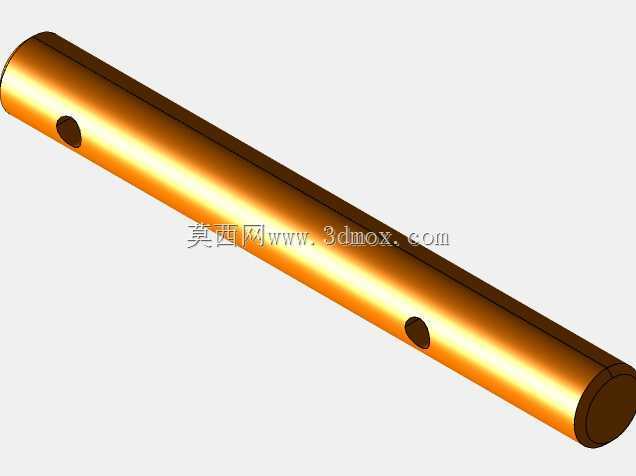

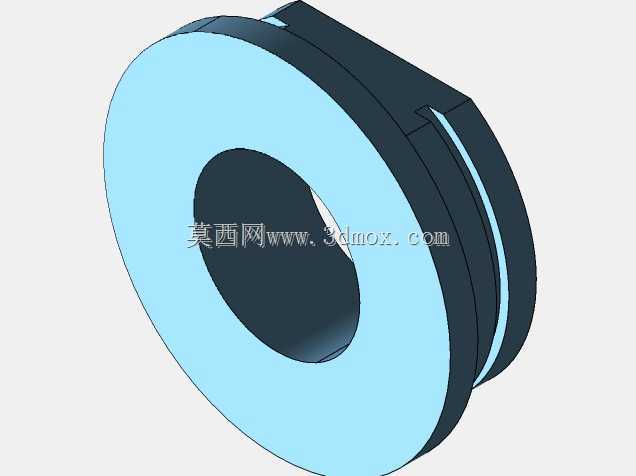

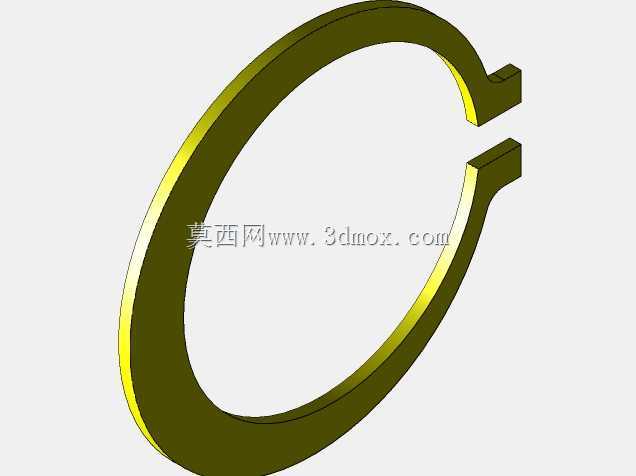

　　从装配逻辑的演示角度，这套结构的装配顺序完全遵循实际机械装配的工艺流程：先将铜套压入基座立板的安装孔中，再将摇臂轴穿入铜套内，安装轴端挡圈完成摇臂的轴向定位；随后将传动连杆的一端通过圆柱销与摇臂连接，再将操作手柄与传动连杆的另一端连接，最后将偏心配重块安装到摇臂轴的末端，拧紧锁紧螺钉完成整个机构的装配。每个装配步骤对应的约束类型都清晰可查，学习者在建模装配过程中，可逐一对每个配合添加对应的约束，直观看到不同约束添加后零件的运动状态变化，理解过约束、欠约束对装配体的影响，掌握装配约束的核心应用逻辑。在实际的机构延伸设计中，可在偏心配重块的末端加装触发撞块，配合行程开关实现位置信号的触发，也可在摇臂轴端外接小型负载，模拟实际生产中手动操作机构的负载工况，整套结构的拓展性较强，可根据不同的教学或演示需求调整零件尺寸与配合参数。
