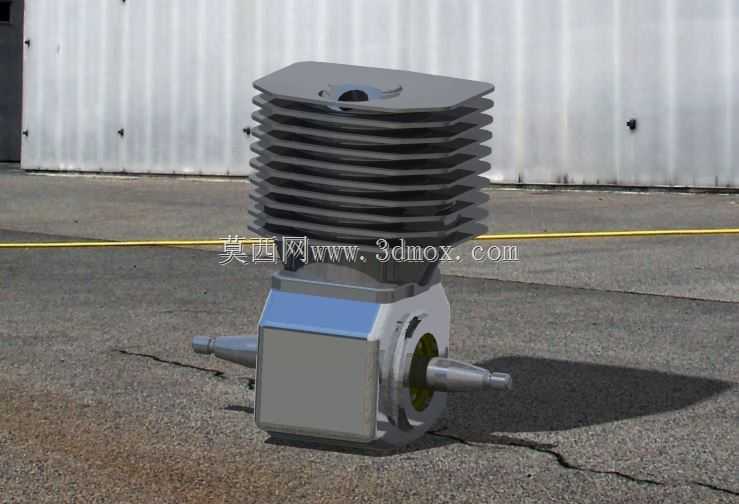

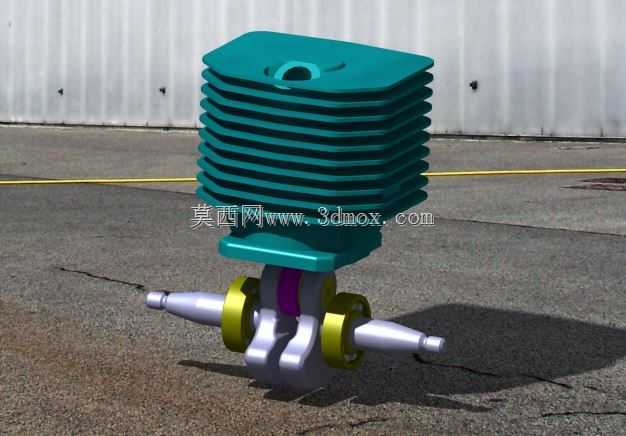

单缸活塞式动力总成带马达装配结构

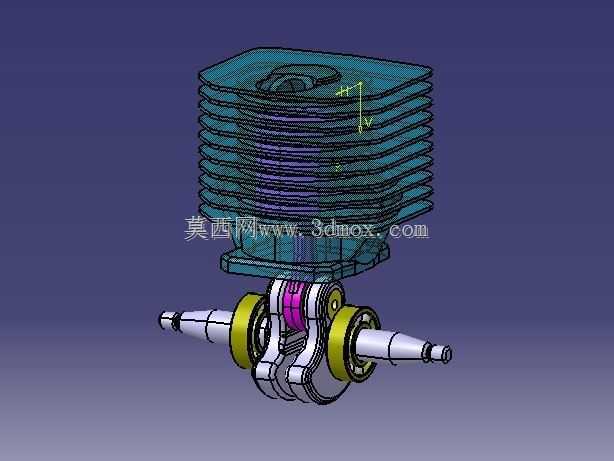

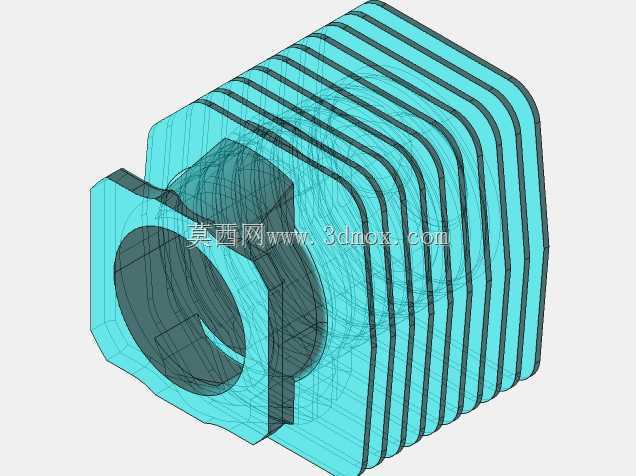

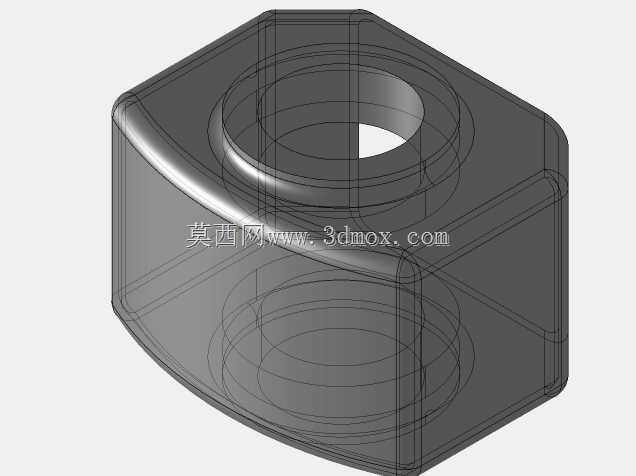

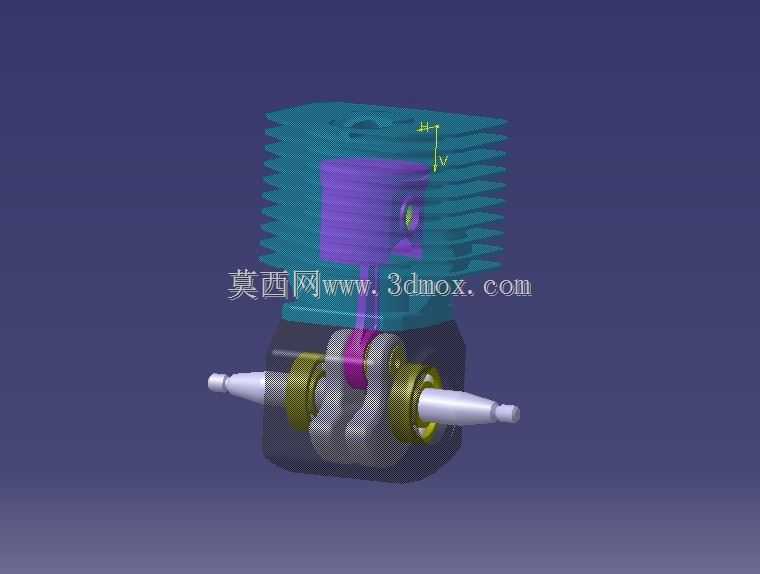

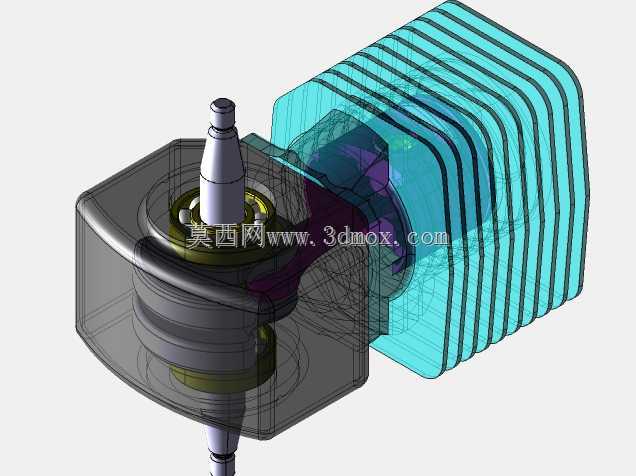

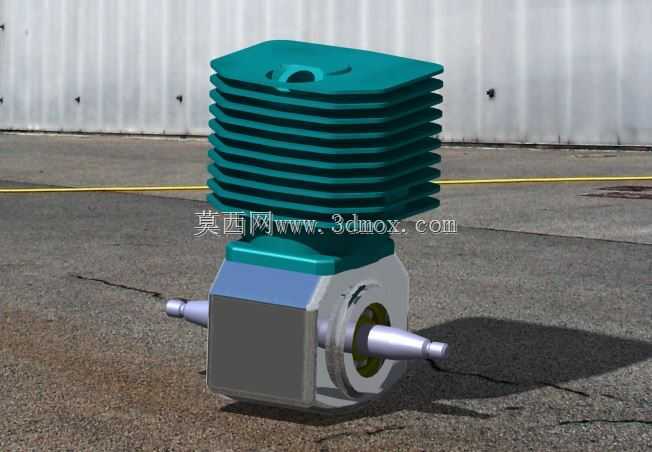

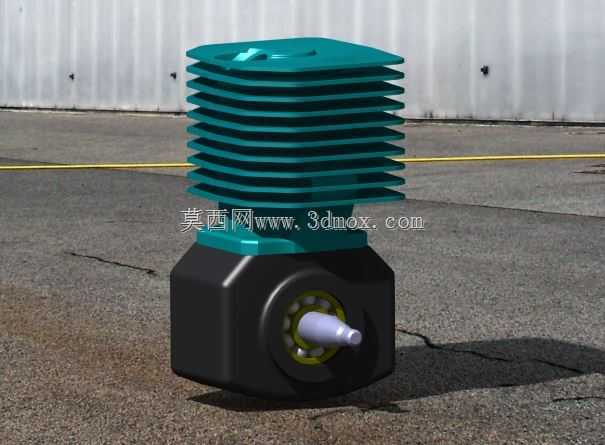

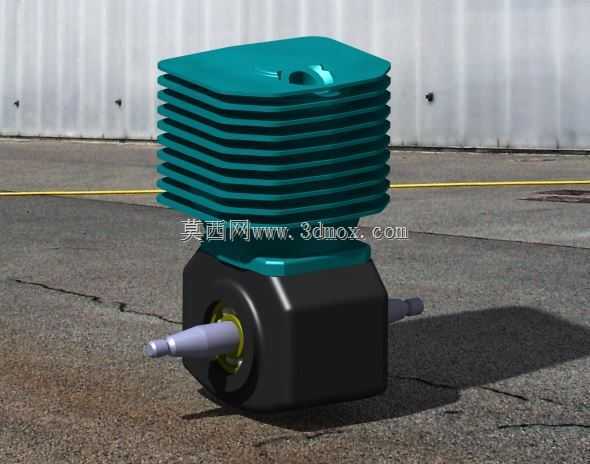

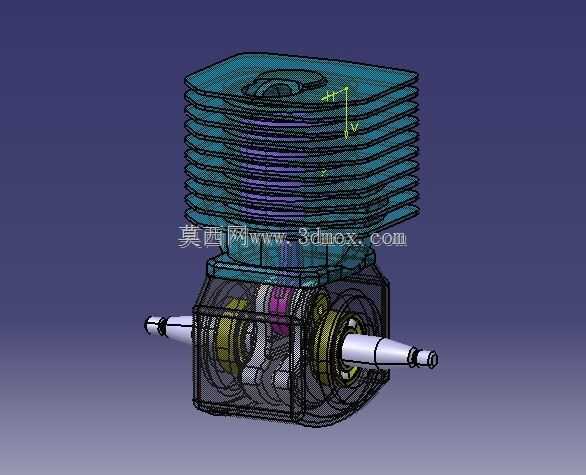

　　这套单缸活塞式动力结构，核心面向小型通用动力场景做适配，常见于园林作业机械、小型代步工具、便携发电机组这类需要紧凑动力输出的设备端，区别于大排量多缸机型，整体结构做了高度集成化处理，把动力输出端的马达组件和缸体、曲柄连杆机构做了一体式装配设计，省去了外接传动的冗余连接结构。从实际装配边界来看，缸体上部的散热鳍片采用等距环形排布，鳍片厚度与间距经过热负荷校核，在连续额定工况下，能保证缸内工作温度维持在活塞环密封的合理区间，不会因为过热出现拉缸或者密封失效问题，鳍片的外轮廓做了圆角过渡处理，既避免装配过程中锐边划伤操作人员，也能减少运行过程中的气流风阻，提升自然散热效率。下部的曲轴箱采用分体式合箱结构，

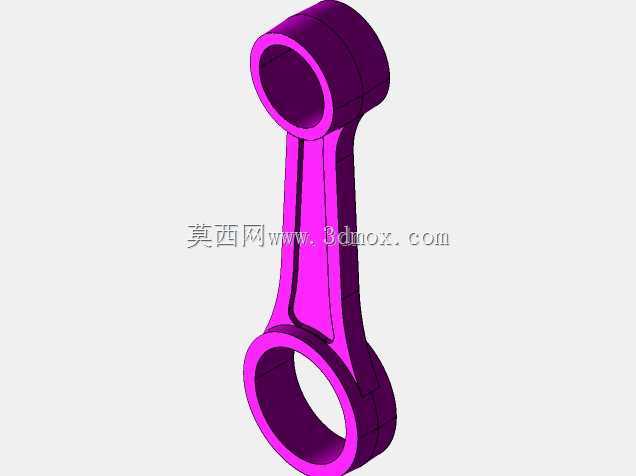

　　合箱面的密封槽位置预留了标准密封件安装位，不需要额外做密封面加工就能满足曲轴箱的气密性要求，两侧伸出的动力输出轴做了等径设计，轴端预留了键槽安装位，可以根据不同的安装场景选择单侧输出或者双侧同步输出，适配皮带传动、齿轮直连、联轴器连接等多种动力传输方式。设计阶段优先考虑了拆装维护的便捷性，缸盖与缸体的连接螺栓采用均布排布，螺栓间距符合通用紧固件的操作空间要求，用常规套筒工具就能完成拆装，不需要定制专用工装；活塞与连杆的连接采用浮动销设计，销孔两端预留了卡簧安装槽，能避免活塞销在运行过程中出现轴向窜动刮蹭缸壁。从安装适配性来看，曲轴箱底部的安装面做了平整化处理，预留了四个对称的安装螺栓孔，孔位间距匹配通用小型动力的安装机架尺寸，

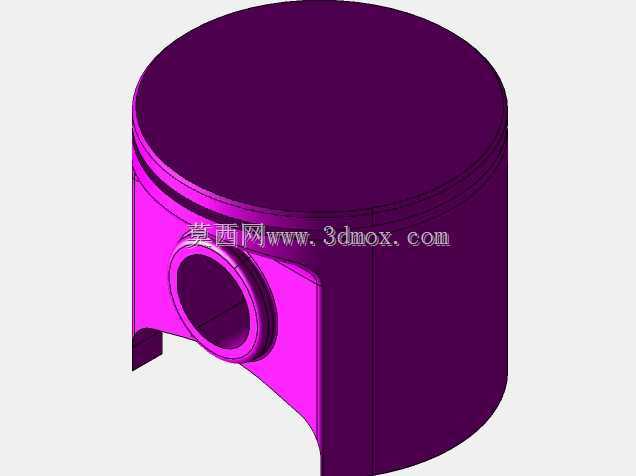

　　不需要重新打孔适配就能直接替换同排量的传统单缸机型，安装面的平面度控制在0.05mm以内，能保证装配后整机的振动幅度控制在合理范围，减少连接螺栓的疲劳松动风险。集成的马达组件直接与曲轴端做同轴连接，启动时的动力传输路径更短，相比外接启动马达的结构，减少了中间齿轮或者链条的传动损耗，启动响应速度更快，同时马达的安装位嵌入在曲轴箱侧端的预留腔体内，不会额外增加整机的横向安装尺寸，在空间受限的设备上安装时，不会和周边的机架、油箱、护板等部件出现干涉。缸体内部的活塞环槽采用三道环设计，两道气环一道油环，气环的开口位置在装配时做了错位布置，能有效减少压缩冲程的燃气泄漏，油环的回油孔正对曲轴箱内腔，能把缸壁上多余的润滑油及时回流到油底壳，

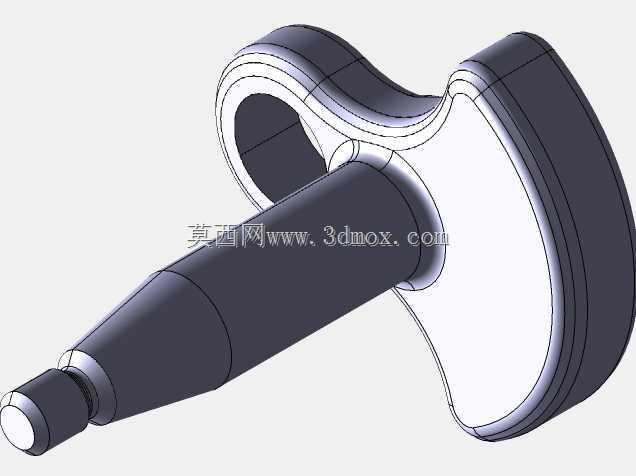

　　避免出现烧机油的问题。曲轴的平衡块采用一体化铸造结构，平衡配重经过动平衡校核，在额定转速运行时，能抵消活塞往复运动产生的一阶惯性力，降低整机的振动水平，不需要额外加装平衡轴就能满足小型设备的振动要求，进一步压缩了整机的结构尺寸。进气与排气接口预留了标准的管螺纹安装位，可以直接对接通用规格的消音器、化油器或者电喷节气门体，不需要做额外的接口改装，适配不同排放要求、不同燃油类型的配置需求。整个装配结构的所有配合公差都按照通用机械的公差标准做了设定，运动部件的配合间隙考虑了热膨胀的影响，在高低温环境下都能保持合理的配合间隙，不会因为低温出现卡滞，也不会因为高温出现间隙过大导致的异响或者动力损失。在实际选型应用中，这套结构可以直接作为小型动力设备的核心动力单元，不需要再做额外的结构改动，就能适配不同的负载场景，从低转速的大负载作业到高转速的轻负载运行，都能保持稳定的工作状态，装配过程中所有零部件的定位都做了防错设计，不会出现装反、错装的问题，能有效提升装配环节的生产效率。
