带隔舱可调节床的病患转运拖车车架结构

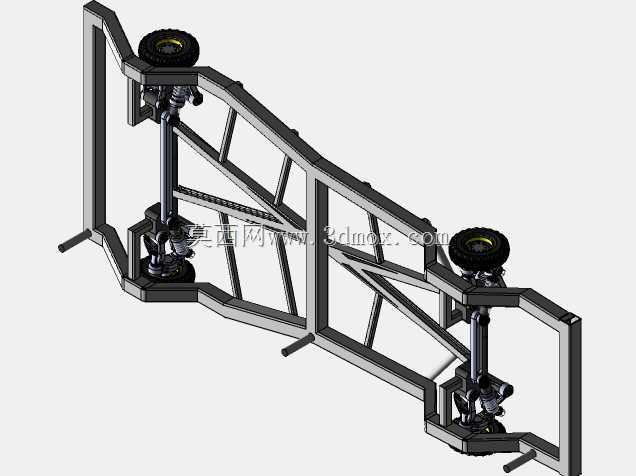

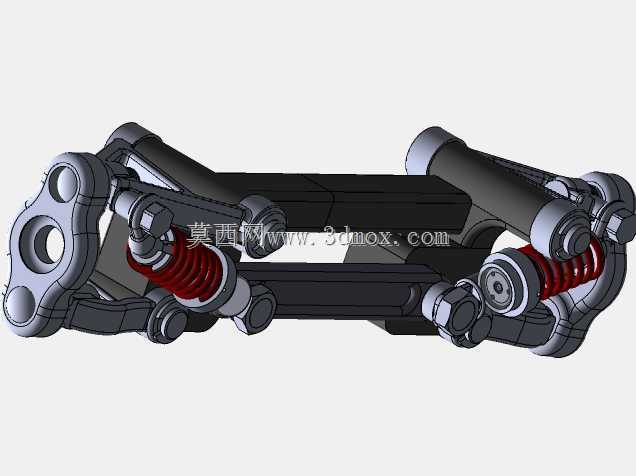

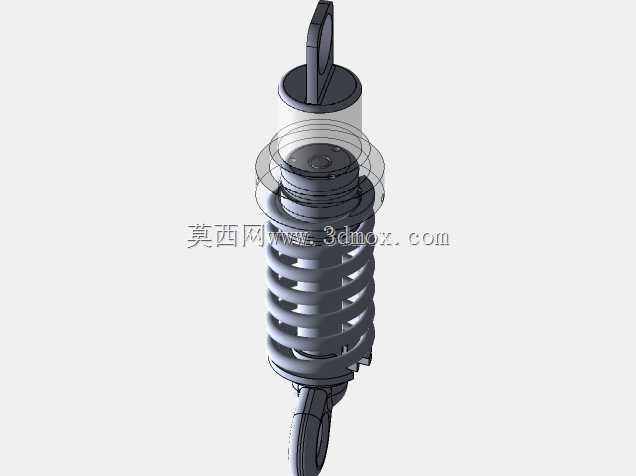

　　这款转运拖车的结构设计，核心围绕院前急救、院内跨楼栋转运、突发公共卫生事件现场病患转移的实际场景展开，区别于普通货运拖车的承载逻辑，其结构设计优先考虑转运过程中病患的体位稳定性、配套医疗设备的固定可靠性，以及推行过程中的减震缓冲性能。从整体车架布局来看，采用桁架式空间管架结构，主体承力构件选用冷拔矩形钢管焊接成型，桁架斜撑的排布经过受力校核，在保证整体扭转刚度的前提下，尽可能降低车架自重，避免推行过程中因自重过大增加医护人员的操作负荷。车架的行走机构采用独立悬架结构，四个行走轮分别匹配螺旋弹簧与筒式减震器的组合，单轮的跳动行程预留充足，能够适配院区内部的减速带、地砖接缝、轻微坑洼路面，避免转运过程中颠簸对病患造成二次伤害，

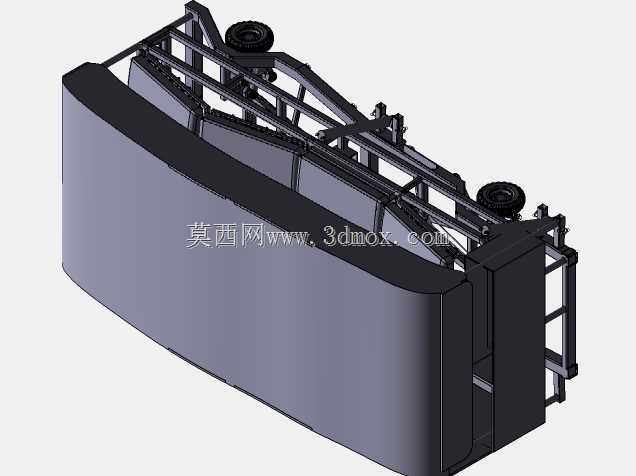

　　尤其是针对骨折、脊柱损伤的病患，悬架的阻尼参数经过匹配调校，不会出现过硬的冲击传递，也不会因弹簧过软导致车架侧倾幅度过大。车架中部预留的可调节床安装位，设置了多组铰接固定点与锁止孔位，能够根据转运需求调整床体的倾斜角度，满足半卧位、平卧位等不同体位的转运要求，床体周边的隔舱结构做了功能分区，分别对应氧气瓶固定位、担架锁止位、应急医疗电池存放位，每个隔舱都设置了绑带固定点与防滑垫层，避免转运过程中设备滑动碰撞。从安装边界来看，车架整体宽度控制在常规医用电梯的轿厢准入尺寸以内，长度匹配标准担架的安装尺寸，前端的推行把手高度符合人体工程学设计，握持位置做了防滑结构预留，车架底部的最小离地间隙满足无障碍坡道的通行要求，

　　不会出现坡道托底的情况。车架的焊接节点处都做了应力释放设计，避免长期使用过程中出现焊缝开裂的问题，轮组的安装支座采用加厚钢板焊接后与主车架一体成型，轮轴的安装孔位同轴度公差控制在合理范围内，保证行走过程中不会出现轮组偏磨、行驶跑偏的问题。隔舱的分隔构件采用轻量化的薄壁型材，在保证隔舱边界强度的同时，不会额外增加过多重量，每个隔舱的开口方向都适配医护人员的操作习惯，氧气瓶固定位设置在车架侧方，更换气瓶时不需要挪动床体即可完成操作，电池存放位设置了防水挡边，避免户外转运时雨水侵入造成供电故障。车架的前后端都设置了防撞缓冲块，避免推行过程中碰撞墙体、电梯门造成结构变形，同时也能吸收碰撞产生的冲击力，传递到床体的冲击会被缓冲块大幅衰减。

　　在结构设计过程中，还考虑了整车的重心分布，将重量较大的氧气瓶、电池存放位设置在车架的中心区域附近，降低整车的重心高度，避免急转弯或者上下坡时出现侧翻风险，悬架的硬点排布经过运动校核，轮组上下跳动过程中不会与车架本体、隔舱构件发生运动干涉，转向轮的转角范围满足狭小空间内的转向需求，能够在医院走廊、电梯厅等狭窄区域完成掉头、转向操作。车架表面的处理工艺预留了喷涂安装位，所有外露的管口都做了封堵设计，避免长期使用过程中管内进水锈蚀，各个固定点的孔位都采用统一的标准规格，方便后续维护过程中更换标准件，不需要单独定制非标紧固件。
