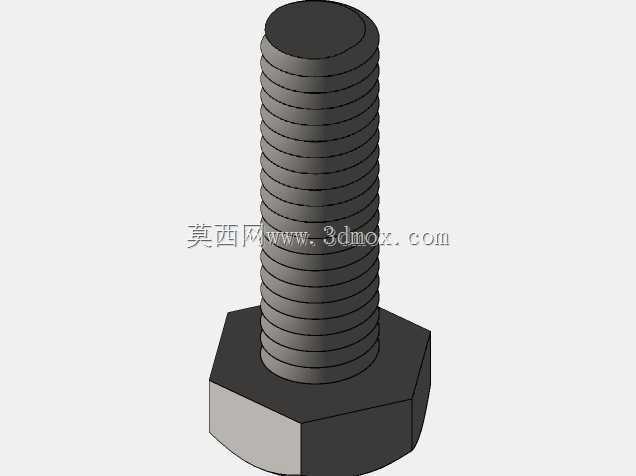

M24外六角全螺纹紧固螺栓结构

　　在重型钢结构搭建、大型工业设备装配、重载输送线机架拼接这类对连接强度有硬性要求的场景里，M24规格的外六角全螺纹螺栓是出镜率极高的紧固元件，它的设计完全围绕大载荷下的连接可靠性展开，没有多余的结构冗余，每一处尺寸都对应着实际装配的受力需求。从结构设计逻辑来看，这款螺栓采用标准外六角头部，六角对边尺寸严格匹配通用扳手的夹持规格，不管是使用手动重型套筒、气动冲击扳手还是液压扭矩扳手，都能找到稳定的施力面，不会因为头部夹持面不匹配出现打滑、棱角崩损的问题，这一点在野外施工、设备抢修这类工况下尤为重要，不需要准备特殊的定制工装就能完成装拆操作。全螺纹的杆身设计是这款螺栓区别于部分半螺纹螺栓的核心特征，这种设计让它的适配连接厚度范围更宽，

　　不管是总厚度较小的多层薄板叠接，还是需要配合加厚垫片、防松碟簧、减震橡胶垫的连接场景，都能通过调整螺母的旋入位置获得合适的夹紧力，不会出现半螺纹螺栓光杆段过长、螺纹旋合长度不足，或是光杆段过短无法适配厚连接件的问题。螺纹部分采用标准公制粗牙牙型，牙型角60度，牙距匹配M24规格的通用标准，这种粗牙螺纹的抗剪切能力更强，在承受横向交变载荷的时候，螺纹牙的应力分布更均匀，不容易出现滑牙、断裂的失效情况，而且粗牙螺纹的装配容错率更高，哪怕连接件的预制孔存在小范围的位置偏差，也能顺利旋入完成紧固，不会像细牙螺纹那样对孔位精度要求过于苛刻，影响现场装配效率。从安装边界来看，这款螺栓的六角头部厚度符合通用紧固件的尺寸规范，

　　安装时需要在连接件表面预留足够的扳手操作空间，头部沉台或者避让孔的直径要大于六角头的外接圆直径，避免装配时头部无法贴合连接件表面，导致夹紧力出现偏差。杆身的公称直径为24mm，对应的预制通孔直径建议控制在25-26mm之间，间隙过小会导致穿装困难，尤其是多组螺栓并行装配的时候，孔位累计误差容易导致螺栓无法顺利穿入，间隙过大则会让螺栓在承受横向载荷时出现额外的剪切应力，缩短紧固件的使用寿命。在实际选型应用中，这类M24全螺纹外六角螺栓常被用于设备底座与地基的连接、大型钢结构桁架的节点拼接、重型振动设备的机架紧固，配合平垫、弹垫或者双螺母防松结构，就能在长期振动载荷下保持稳定的夹紧力，不会轻易出现松动脱落的问题。建模过程中，

　　螺纹部分的处理需要兼顾显示效果与工程实用性，如果是用于装配干涉检查，螺纹可以采用简化的装饰线表达，降低模型的运算负载，如果是用于加工工艺演示或者3D打印样件，则需要还原真实的螺纹牙型结构，确保牙距、牙高的尺寸完全符合标准规范，避免出现虚拟装配中能顺利旋合、实际生产中却出现卡滞的问题。六角头部与杆身的过渡位置做了微小的圆角处理，这个细节很容易被忽略，但它能有效降低应力集中系数，在螺栓承受冲击载荷的时候，避免头部与杆身连接位置因为应力突变出现断裂，这也是标准紧固件设计中非常关键的工艺细节，哪怕是很小的圆角，也能大幅提升螺栓的抗疲劳性能。
