汽车差速器壳体防护外壳结构设计

　　差速器壳是驱动桥总成中承托差速齿轮、半轴齿轮、十字轴及轴承组件的关键承载壳体，在整车传动系统里处于动力经主减速器从动齿轮传递后、再分配至左右半轴的核心节点。该类壳体既需要为内部齿轮啮合提供封闭、定位可靠的安装腔，也要承受车辆起步、制动、颠簸及转向时产生的复杂交变载荷，因此在结构建模时不能只关注外观曲面，更要围绕装配边界、壁厚过渡、轴承座同轴度、法兰连接和润滑空间进行校核。

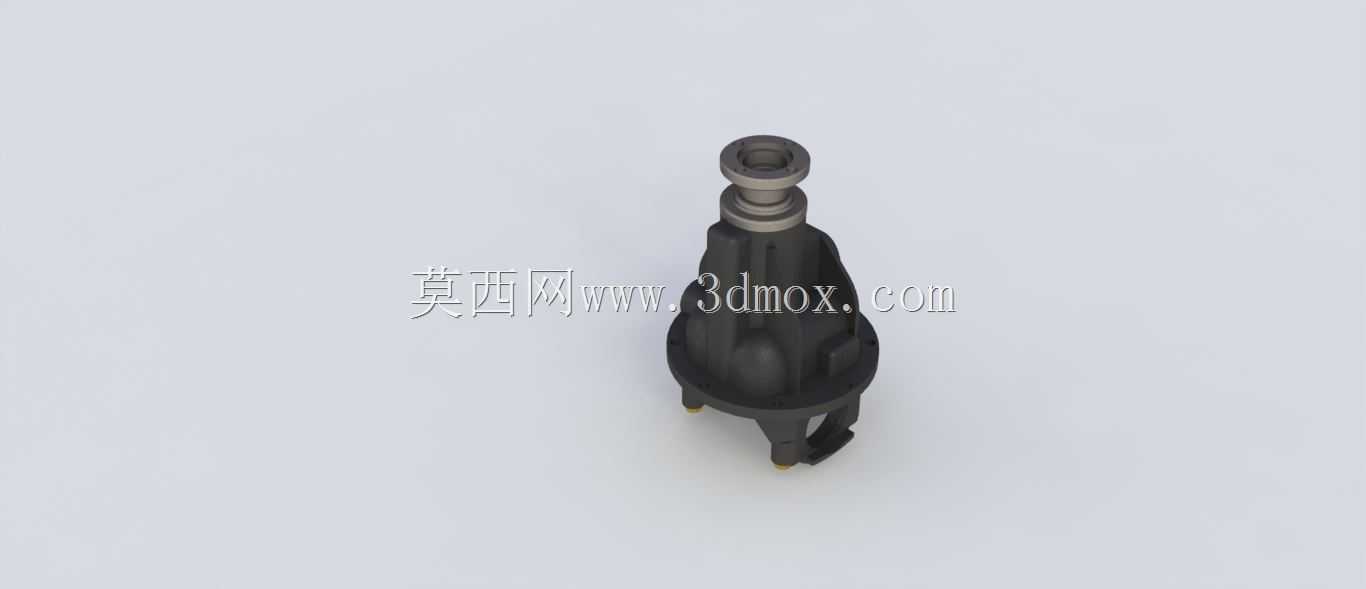

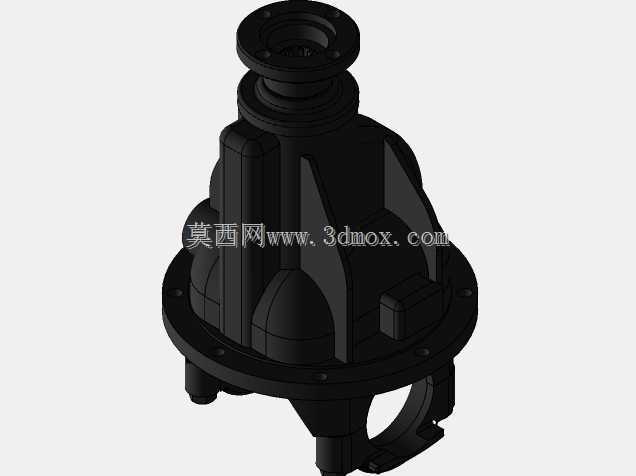

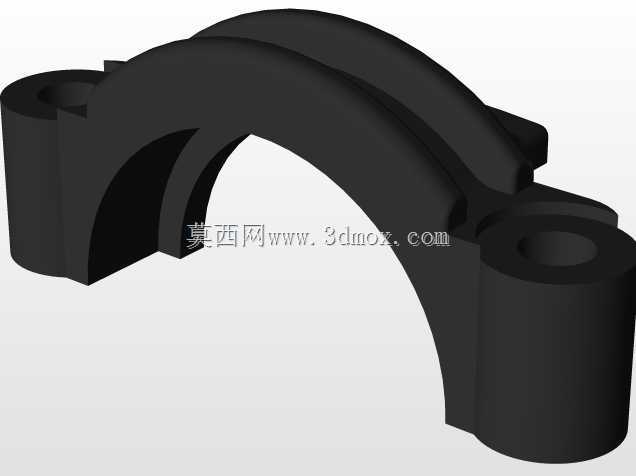

　　从实际布置看，差速器壳通常安装在主减速器壳或桥壳内部，外圈通过轴承支撑在桥壳轴承孔上，上部或侧部与主减速从动齿轮形成连接，下部及侧向轮廓则需要避让桥壳内腔、半轴轴线和周边紧固件。模型中部为较大的腔体，用于容纳差速器行星齿轮、半轴齿轮及垫片；顶部带孔法兰结构可对应输入、连接或观察、紧固位置；底部大法兰沿圆周布置安装孔，用于与传动部件或桥体形成定位。建模时应优先保证这些孔位与壳体回转轴线的位置关系，避免后续装配时出现轴承压装偏斜、螺栓干涉或齿轮啮合间隙不稳定的问题。

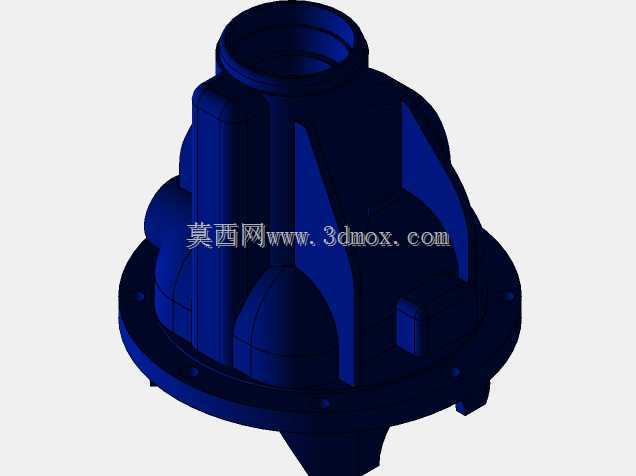

　　外形设计上，壳体并非简单等壁厚回转体。腔体外部可见多条加强筋和隆起结构，这些结构沿载荷传递方向布置，可在不显著增加整体重量的前提下提高壳体刚度。差速器在工作中会受到齿轮啮合力、半轴反力和车辆冲击载荷，薄壁区域若缺少加强，容易在轴承座根部、法兰转角和窗口边缘产生应力集中。因此三维结构中，筋条与主体之间应采用圆角过渡，壳体壁厚宜保持渐变，避免突变台阶造成铸造缺陷或热处理后局部变形。

　　壳体下部开设的窗口主要服务于内部零件装配与检修。通过窗口可将行星齿轮、十字轴、半轴齿轮等部件装入腔体内，并在总成阶段调整垫片和啮合间隙。窗口边缘需要保留足够的凸缘宽度，以便盖板或挡油结构安装；同时窗口不能削弱主承载环带，尤其在轴承支撑区域附近，开孔边界应避开高应力路径。对于需要油液润滑的差速器，内腔形状还要考虑齿轮飞溅润滑时的油流通道，避免出现存油死角或润滑油无法到达轴承位置的情况。

　　安装边界方面，底部法兰的孔径分布、端面平面度和止口直径决定壳体与相邻部件的重复定位精度。法兰端面应设定为装配基准，轴承孔轴线与法兰端面之间需要保持垂直关系；顶部法兰孔则应与内部腔室轴线保持同心或按设计偏置明确标注。若模型用于后续工程图输出，还应区分铸造毛坯面、机加工面和螺栓过孔面，不能把所有表面按同一精度处理。轴承座孔通常需要机加工保证尺寸和粗糙度，法兰贴合面也需要加工，而外部非配合曲面可按铸件表面要求处理。

　　在建模流程上，可先以回转轴线为基准建立主体轮廓，再通过旋转特征形成内腔和外壁；随后加入法兰、安装孔、加强筋、侧向凸台和检修窗口。开孔完成后，应重点检查孔壁与内腔之间的最小壁厚，以及螺栓头、螺母、轴承外圈和齿轮旋转范围是否存在干涉。对于差速器壳这种铸件，侧壁、筋板和法兰交汇处容易形成热节，结构设计中应避免局部金属堆积，转角处设置合理圆角，既有利于铸造充型，也能降低应力集中。

　　应用场景上，该结构面向汽车驱动桥、电动车辆传动系统以及类似齿轮差速装置的壳体设计验证。通过三维模型可完成内部齿轮包络检查、桥壳装配干涉检查、轴承与紧固件空间确认，也可为铸造工艺分析、有限元刚度校核和数控加工基准制定提供基础。壳体的核心价值不只是形成外部保护，更在于把齿轮、轴、轴承和连接法兰稳定地约束在正确位置，使差速器在车辆直线行驶和转弯差速过程中都能保持可靠运转。
