传感器卧式安装支座组件结构

　　这套安装组件面向工业现场传感器的卧式固定需求，常见于自动化产线检测工位、试验台架信号采集点、输送设备位置反馈单元以及小型机电设备的状态监测部位。现场使用时，传感器主体需要稳定承托在机架平面上，同时保证检测轴线与被测运动方向保持同轴或设定夹角，避免设备运行振动引起检测信号漂移。组件整体采用底板加双侧立板的承托形式，底部为带安装槽的长条形底板，槽口采用开口式长孔结构，装配时可先将紧固件穿入机架预设孔位，再沿底板长度方向微调组件位置，待传感器检测距离、对中角度调整到位后锁紧固定，这种结构比封闭圆孔更适应现场孔位偏差，也便于后期维护时整体拆装。

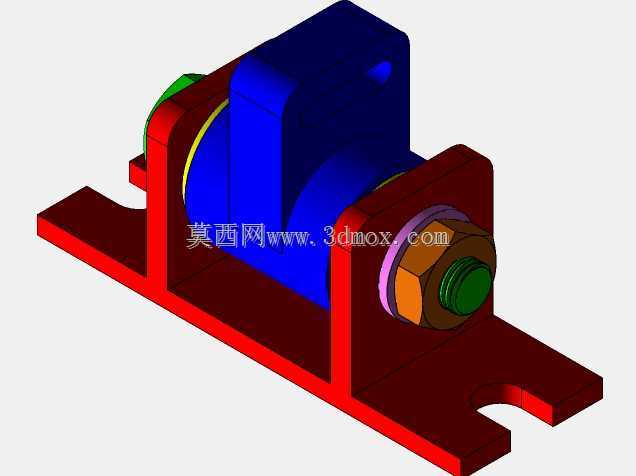

　　从结构布局看，两块立式支撑板平行布置在底板上方，板体开设同轴圆孔，用于穿过传感器的圆柱轴颈；孔位周边保留足够壁厚，承受传感器自重和运行时的径向载荷。传感器主体为块状与圆柱结合的外形，中部较大的壳体区域落在两立板之间，两侧轴颈分别由支撑板孔位约束，形成双支点支承。双支点布局相比单侧悬臂固定，能明显降低轴端受侧向力时的弯矩，在设备启停、输送带抖动、工装换位等存在冲击的工况下，支承稳定性更好。

　　组件一端设置了多层轴向锁紧结构，包含螺母、垫圈和端部限位件，螺纹副旋合后可将传感器轴向位置锁定，防止其沿孔轴线窜动。垫圈在螺母与立板之间形成承压面，分散锁紧压力，也能避免硬质螺母直接划伤支架表面。端部绿色构件对应传感器接头或调节端，建模时保留了六角外形和台阶细节，便于现场使用扳手进行紧固或灵敏度调节。另一端轴颈处同样设置限位配合，使传感器在两板之间既不能轴向移动，也不会出现明显径向晃动。

　　设计思路上，支架优先保证装拆工艺性：传感器可从侧向沿轴线穿入两立板孔内，不需要将支架整体拆解；锁紧件集中在轴端，操作空间开阔，维护人员在机架旁即可完成松紧作业。底板两侧伸出的翼缘降低了组件重心，扩大与安装基础的接触范围，紧固件布置在支承点外侧，抗倾覆能力更强。立板与底板之间采用直角连接形态，模型中体现为厚实的承力截面，适合承受常规工业检测场景下的静载与低频振动。

　　外形边界方面，组件长度方向由底板两端安装槽决定，宽度方向以传感器壳体和立板外侧面为最大轮廓，高度方向则从底板底面延伸至块状传感器顶部。布置三维布局时，需要在轴端螺母外侧预留扳手转动空间，在传感器顶部接线或调节区域预留操作高度，底板下方应与机架表面保持平整贴合；若安装面存在焊缝或凸台，可在底板下方增加垫片调整水平。两侧长孔提供沿底板长度方向的调节余量，适合补偿传感器与被测目标之间的距离误差。

　　配合关系上，支撑板孔与传感器轴颈采用间隙配合，保证穿装顺畅，同时通过轴肩、垫圈和螺母控制轴向间隙；底板安装槽宽度按常用紧固件外径设计，槽端圆弧可减少应力集中。块状壳体上方的小孔可作为定位、接线或附加固定点位，具体作用随传感器类型确定。整体模型将支架、传感器、螺母、垫圈、端件等零件按实际装配关系组合，能够用于检查干涉、评估操作空间、生成工程图以及指导现场安装，也可作为检测工位夹具设计的基础参考结构。
