剖分式轴瓦滑动轴承座结构

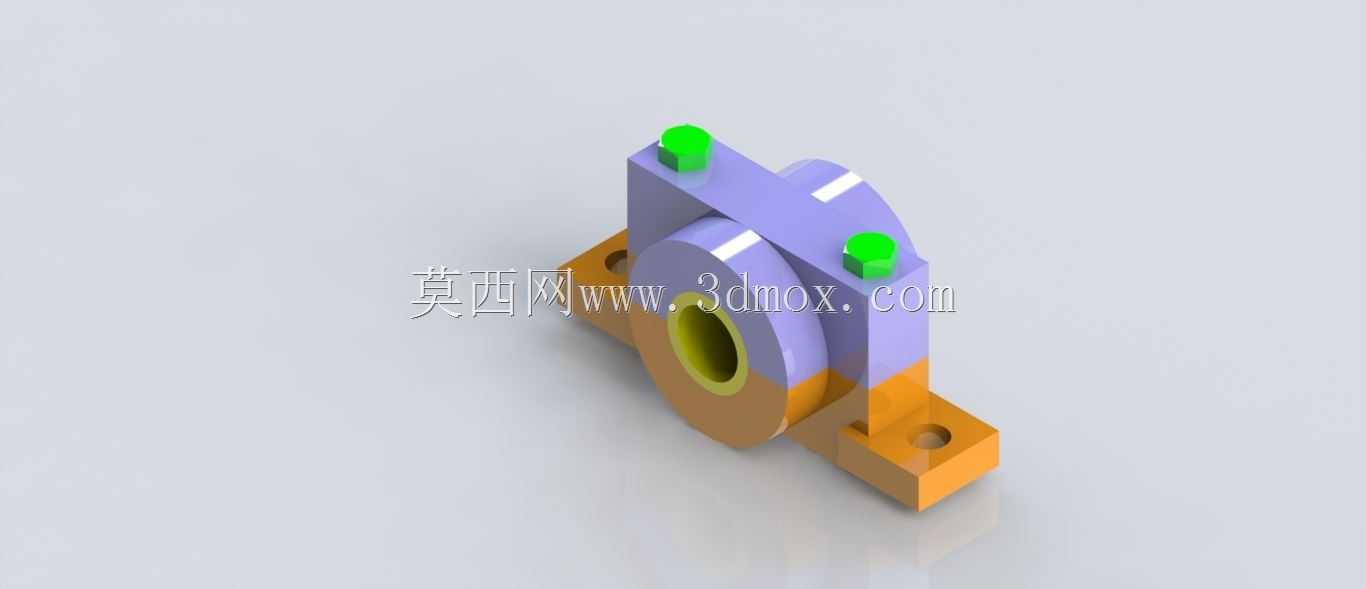

　　这套剖分式轴瓦轴承座主要用于支撑中低速旋转轴，常见于输送设备、小型传动机构、实验台架、轻工机械以及需要定期检修轴颈的场合。与整体式孔座相比，上下分箱结构在装配时不必沿轴向长距离穿套，轴系就位后再合盖紧固，检修、更换轴瓦和检查轴颈磨损都更方便。模型中底座采用带安装孔的双耳支承形式，底板向两侧展开，孔位用于穿过螺栓将轴承座固定在机架横梁或设备底座上。设计时需要重点确认底板长度、宽度、安装孔中心距以及螺栓孔直径，这些尺寸直接决定轴承座能否落在既有安装面上；同时还要关注底座底面到轴孔中心的高度，该高度影响传动轴中心线标高，若与联轴器、带轮或链轮中心不一致，会引入附加弯矩和不对中载荷。

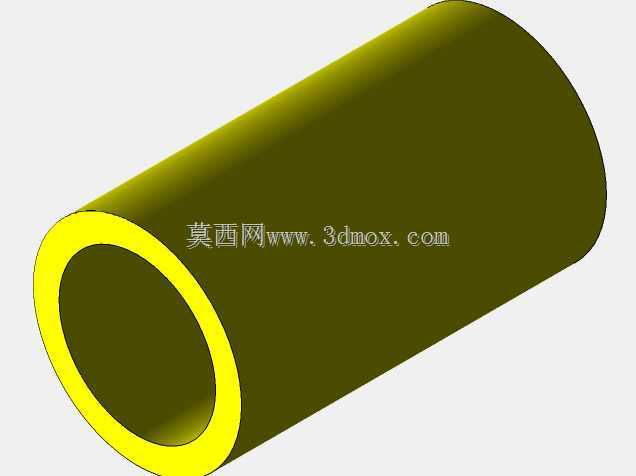

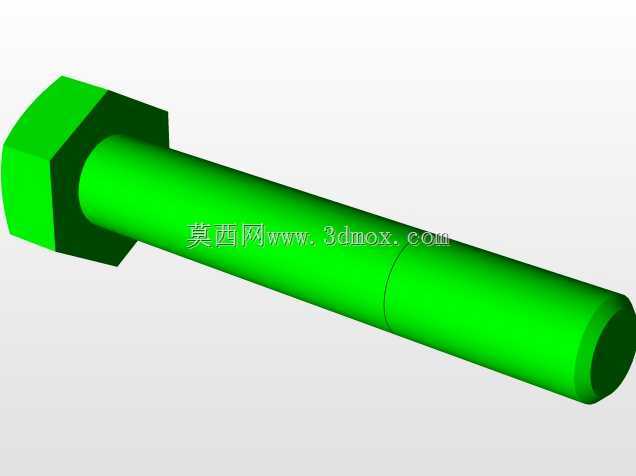

　　轴承主体由下座、上盖、轴瓦和紧固件构成。下座承担主要径向载荷，并通过底板把载荷传递到机架；上盖通过两侧螺栓与下座锁紧，使轴瓦保持在确定的圆柱孔内。模型顶部可见绿色六角紧固件，用于上盖压紧或辅助定位，实际工程中应根据载荷、振动和检修频率选择螺栓等级、预紧力矩及防松方式。轴瓦内孔是与旋转轴颈配合的关键工作面，通常采用减摩材料或衬层结构，以降低摩擦、容纳微量变形并保护轴颈。选型时不能只看外形，还要核对轴颈直径、轴承宽度、载荷方向、转速、润滑方式和工作温度；径向间隙过小容易发热抱轴，间隙过大则会引起振动、冲击和油膜不稳定。

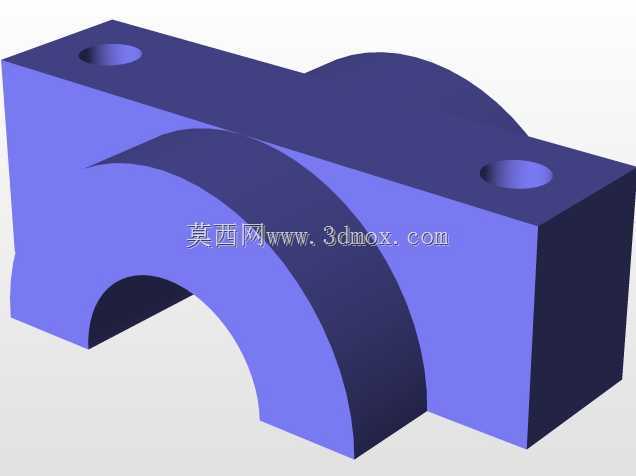

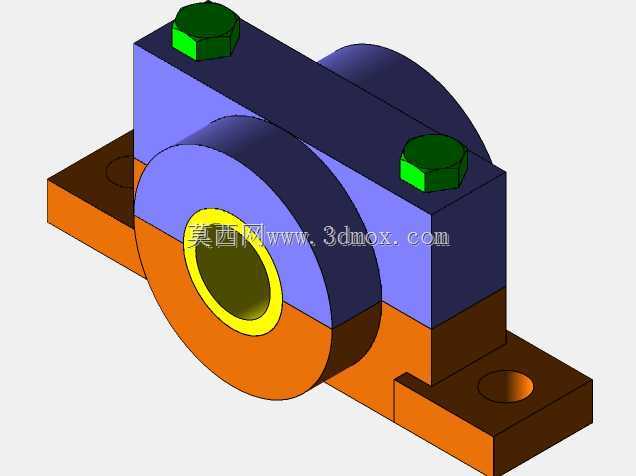

　　从结构思路上看，剖分面设置在轴孔附近，便于上下轴瓦分别加工和装配。座体外侧的阶梯与加强形态并非单纯装饰，而是在螺栓压紧区、轴孔承载区和底板过渡区增加刚度，避免合盖后孔型失圆。紫色部分表现为上盖及座体主体，橙色部分表现为底座和支承脚，黄色内圈对应轴瓦区域，这种色彩区分在三维校核中有利于快速识别装配层次。工程建模时，应先建立轴孔中心线和安装基准面，再由中心线反推底座高度、底板孔位和剖分面位置；轴瓦内外径、宽度、挡边或定位槽需要与座体孔腔保持一致，防止运转时轴瓦随轴转动或发生轴向窜动。

　　现场布置时，轴承座通常成对使用，两个座孔必须保持同轴。单个轴承座的底板边界、螺栓头空间、上盖开启空间和注脂维护空间都要纳入设备布局。若底座安装面不平，紧固后可能使轴瓦孔变形，因此机架面应加工或加垫片调整；两轴承中心高差、平行度和轴向位置需在轴系安装时复核。对于带联轴器的传动，轴承座标高还要与电机或减速器输出轴匹配；对于带轮、链轮传动，轴中心线偏差会导致皮带跑偏、链条偏磨或轴承边缘载荷。润滑通道若在详细设计中加入，应保证油脂能到达轴瓦承载区，同时避免过多润滑脂造成发热和密封负担。

　　该模型适合用于机械结构教学、轴承座外形选型核对、设备机架布置干涉检查以及装配关系演示。三维状态下可以清楚看到底座螺栓孔、剖分合盖、顶部紧固件和轴瓦内孔的相对位置，也能用于评估维修时上盖拆卸是否被周边管路、护罩或机架阻挡。投入实际制造前，还需结合具体载荷计算轴承寿命、螺栓强度、座体接触应力和轴瓦材料适配性，并把润滑、密封、公差配合与表面粗糙度补充到工程图中。
