PVC材质φ32规格非返回阀结构三维设计

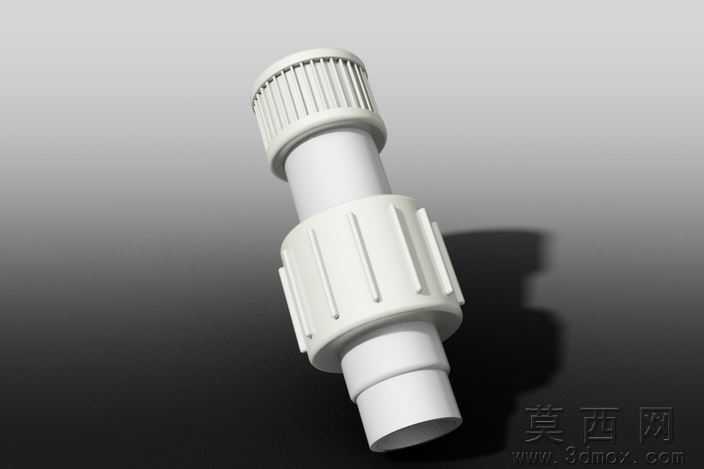

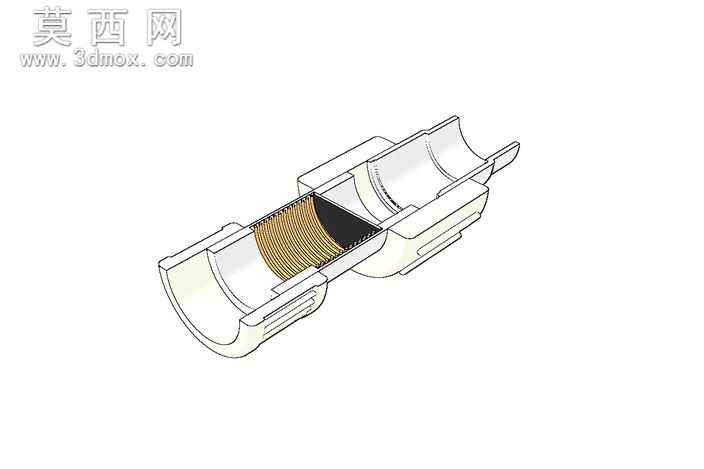

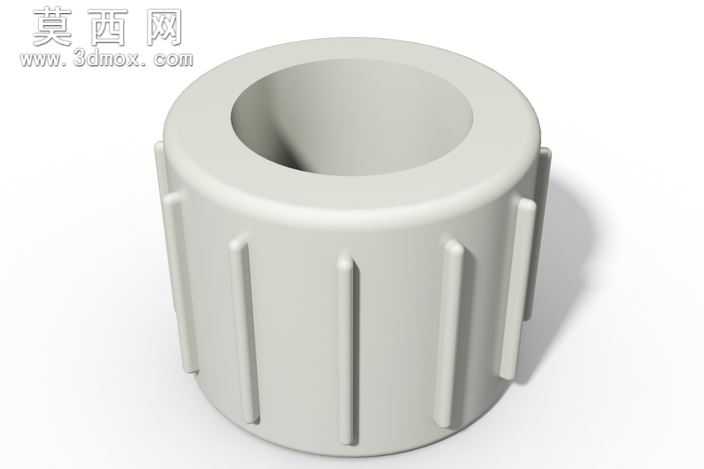

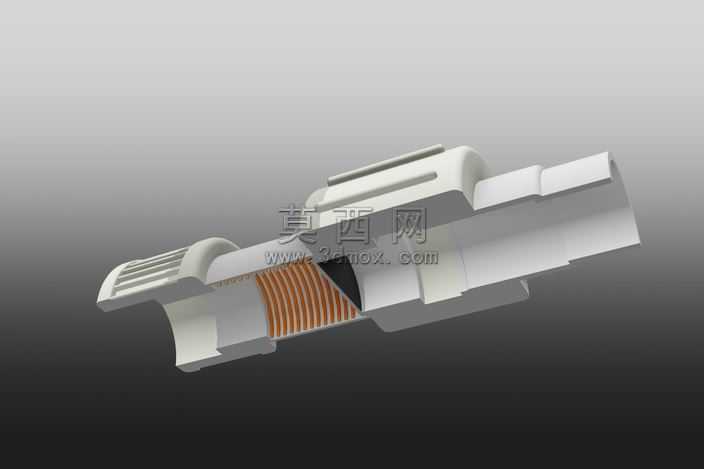

本作品为PVC材质φ32直径非返回阀的三维建模设计成果，建模阶段围绕塑料止回阀的实际装配逻辑展开，首先依据管路阀件的通用尺寸规范，确定阀体两端承插接口的公差参数，保证模型可匹配对应规格的PVC管路安装需求。建模过程中优先还原产品的真实结构特征：上端的滚花调节帽采用圆周阵列特征完成防滑齿的建模，每一条防滑筋的拔模角度、圆角过渡都严格参照注塑件的生产工艺要求设置，避免出现现实生产无法脱模的尖锐直角结构；中部的锁紧螺母同样做了周向均匀分布的竖向防滑凸筋，凸筋的高度、宽度以及边缘圆角都经过反复调整，既保证手动旋拧时的摩擦力足够，也兼顾塑料件注塑成型的壁厚均匀要求，防止出现缩痕缺陷。阀体主体采用回转类特征结合布尔运算完成内部流道的构建，内部止回结构的活动腔室、密封面的贴合角度都做了精准的尺寸约束，还原非返回阀单向导通、反向截止的功能结构逻辑。材质渲染阶段，针对PVC塑料的半哑光质感做了专门的材质参数调试，基础颜色选用工业PVC管件常用的乳白色，调整材质的粗糙度、漫反射参数模拟硬质PVC表面柔和的反光效果，没有过度添加高光反射避免脱离真实产品的质感；场景布光采用三点布光法，主光源从侧上方投射打出阀件的结构轮廓，辅助光源补全暗部细节避免结构死角死黑，背光源勾勒产品边缘提升立体感，最终渲染图清晰呈现阀件各部分的结构层次，滚花、凸筋、接口台阶等细节都清晰可辨。整个设计过程始终围绕民用给排水管路用塑料止回阀的实际使用场景展开，所有结构特征都服务于产品的功能实现与生产可行性，没有添加冗余的装饰性结构，模型各零件间的装配间隙、配合公差都经过校验，可直接用于产品结构展示、安装演示或者二次开发设计参考。
