IKO LWL9 BCS微型直线导轨滑块组件

　　这套微型直线导轨组件对应常见的小型精密传动场景，滑块本体为LWL9规格的BCS型式，配套长约240mm的轧制导轨，属于轻载高精度直线运动副。在桌面级3D打印机、小型检测平台、光学调焦机构、实验室微量进给装置这类空间紧凑、负载不大但对运动平顺性要求较高的设备里，这类微型导轨的使用频率很高。

　　从实际装机逻辑来看，导轨承担运动导向基准，滑块内部的循环滚珠在导轨滚道与滑块返向器之间持续滚动，把滑动摩擦转化为滚动摩擦，启动阻力极小，低速爬行现象很弱。设备做点位移动或者连续微进给时，运动部件不会因为静摩擦突变出现顿挫，这对打印首层附着、视觉检测对焦、点胶轨迹一致性这类工况非常关键。

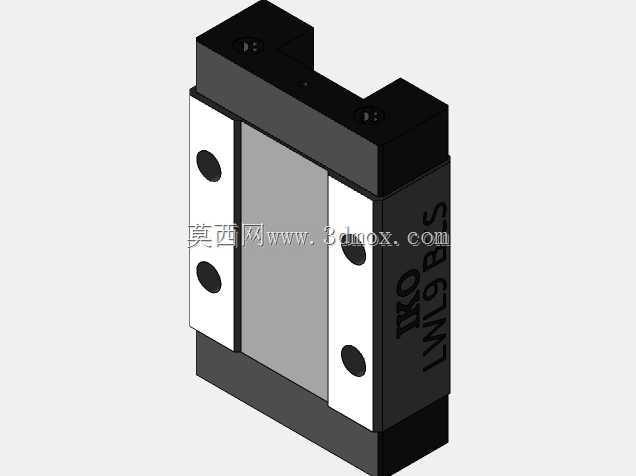

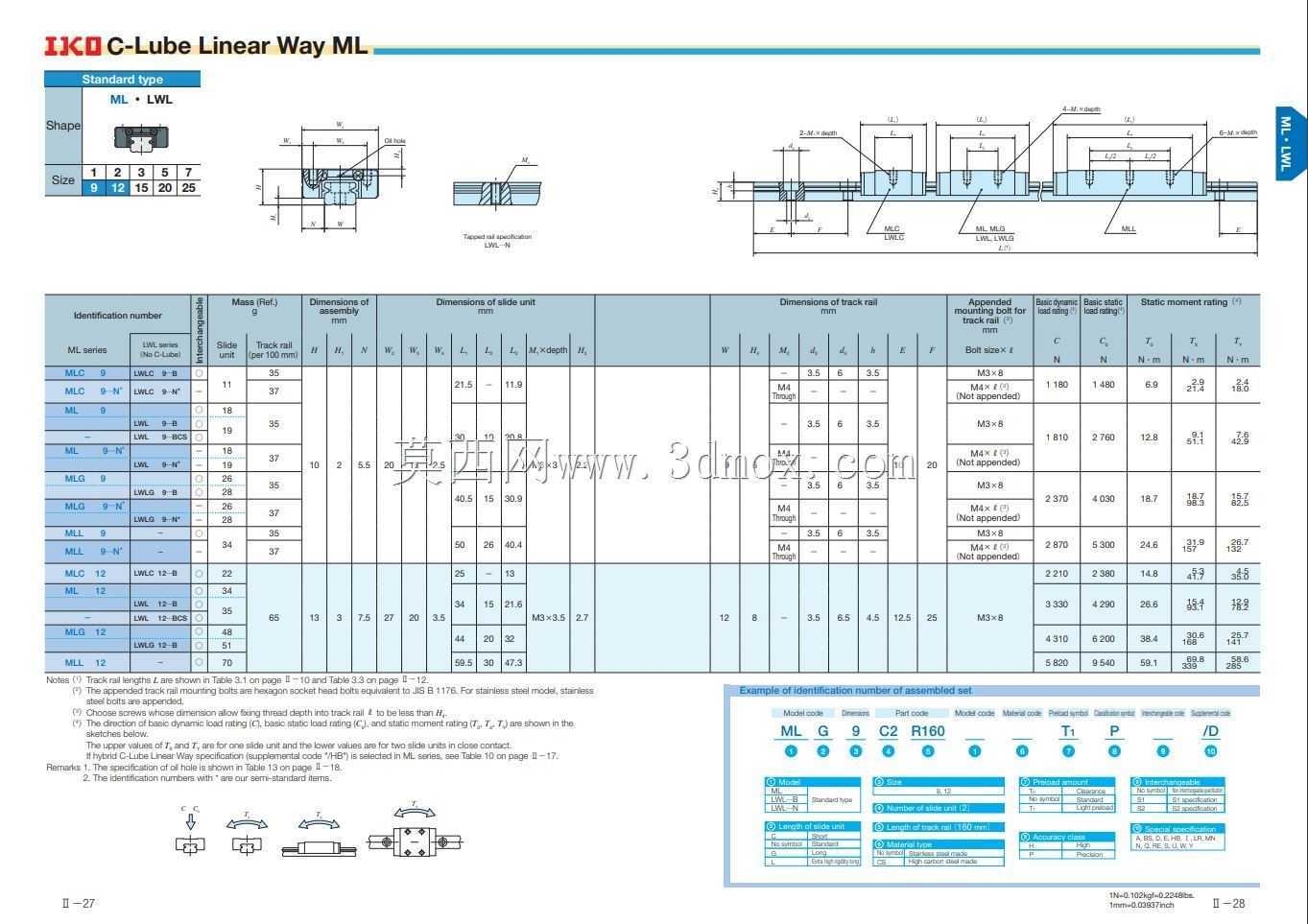

　　导轨截面为窄型规格，宽度方向占用尺寸很小，安装面上沿长度方向预制了等距沉头安装孔，孔位适配M级小规格内六角螺钉，装配时直接从导轨顶面锁入设备基板的螺纹底孔即可，不需要额外加工侧向压块，小设备内部布局时能大幅节省横向空间。滑块两端带有黑色端盖，内置滚珠返向通道与防尘密封刮片，刮片唇边贴住导轨滚道侧面，设备运行中可以阻挡车间粉尘、切削碎屑、打印耗材碎屑进入滚道，延长润滑脂保持周期。滑块顶面同样预留了安装螺纹孔，运动拖板、喷头支架、测量探头座这类负载件可以直接从上方锁附，安装基准面与导轨顶面平行，装配后不需要复杂的刮研配作就能保证运动直线度。

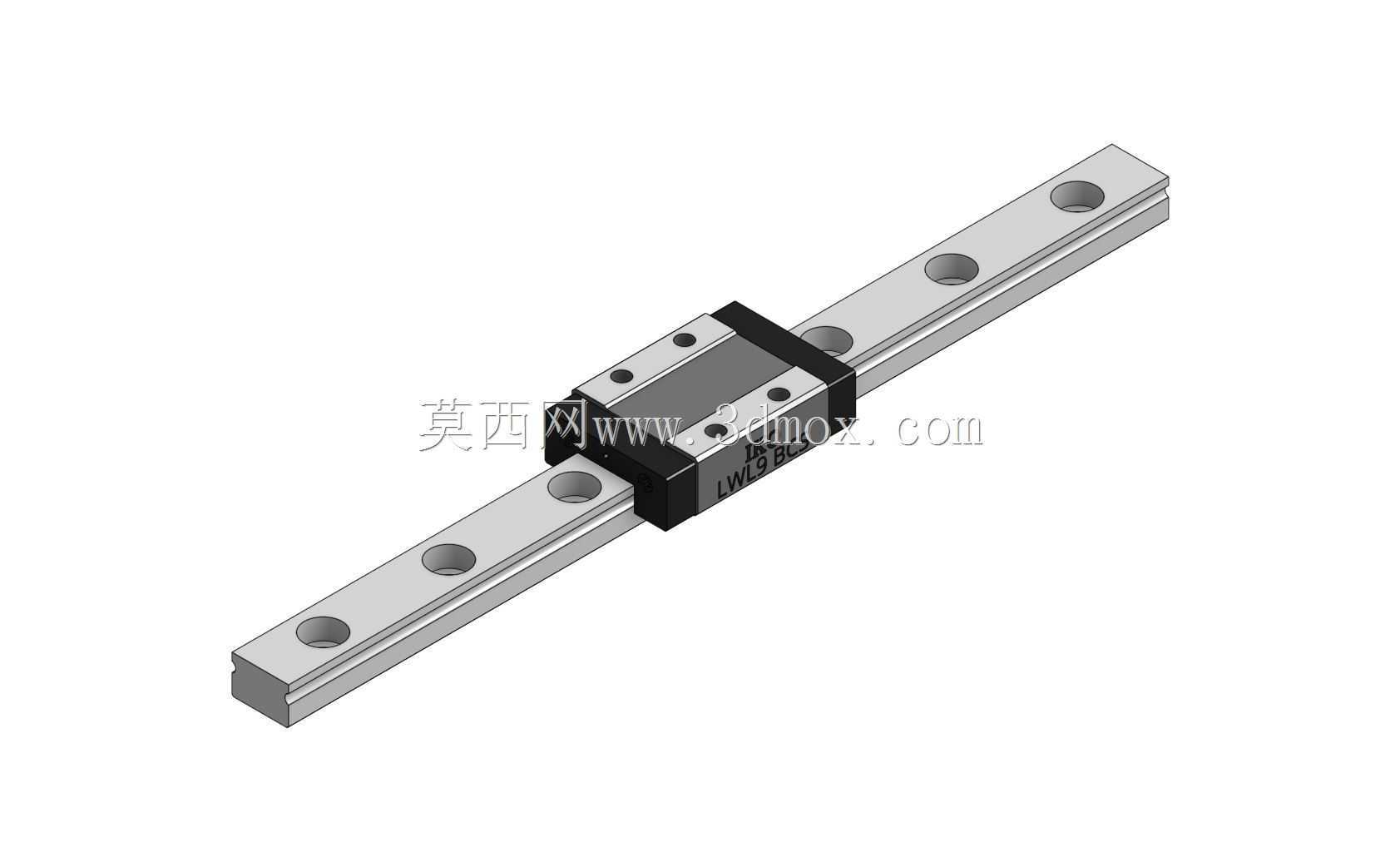

　　建模过程中完整还原了导轨的长条基体、两端倒角、沉头孔阵列，滑块部分拆分出金属本体、黑色端盖、密封刮片、内部滚珠循环路径的结构特征，滚道的圆弧曲率、滑块与导轨的配合间隙都按照实物测绘尺寸还原，没有做夸张的简化。在做设备总装干涉检查时，可以直接把该组件导入装配体，模拟拖板全行程移动，核对240mm行程两端的极限位置是否会和设备机架、同步带轮、限位开关发生碰撞，也能据此计算拖板的有效运动区间，预留限位触片的安装位置。

　　选型适配层面，9mm宽度级别的微型导轨额定动载荷适配几公斤到十几公斤的水平运动负载，垂直安装使用时需要额外考虑滑块自重与负载的重力影响，搭配丝杠或者同步带驱动时，导轨只承担导向载荷，驱动元件的同轴度误差可以由导轨副的微量浮动补偿，不会出现卡滞。日常维护时只需定期从滑块注油孔补充少量锂基润滑脂，不需要拆解滑块，端盖的密封结构可以避免润滑脂快速甩出。

　　这类导轨从报废设备上拆解下来时，只要滚道没有点蚀、滚珠循环没有卡滞，清洗重新补脂后完全可以复用在自研小型设备上，测绘建模后留存数字模型，后续做新设备结构设计时可以直接调用，不用重复测量安装孔位与外形尺寸，能大幅缩短非标小设备的设计迭代周期，也方便在设计阶段就预留出导轨的安装槽位、螺钉过孔与维护操作空间。
