多旋翼动力电机搭配多叶螺旋桨结构

　　这套三维结构围绕小型旋翼飞行器的动力输出端展开，主体由外转子电机、桨座锁紧结构以及两种不同叶片数量的螺旋桨组成。建模时没有把螺旋桨当作孤立外观件处理，而是把电机轴伸、桨叶安装孔、压紧螺母、整流帽和桨叶叶根过渡区域放在同一装配关系中校核，使动力件从旋转轴线到桨尖形成完整的传力路径。实际使用中，这类组件常见于多旋翼无人机、垂直起降验证平台、小型涵道推进试验件以及教学类气动演示装置。电机负责把电能转换为旋转扭矩，螺旋桨则通过叶片扭转角和翼型曲面把扭矩转化为轴向拉力；两者的匹配直接影响起飞重量、悬停效率、续航时间和姿态响应。

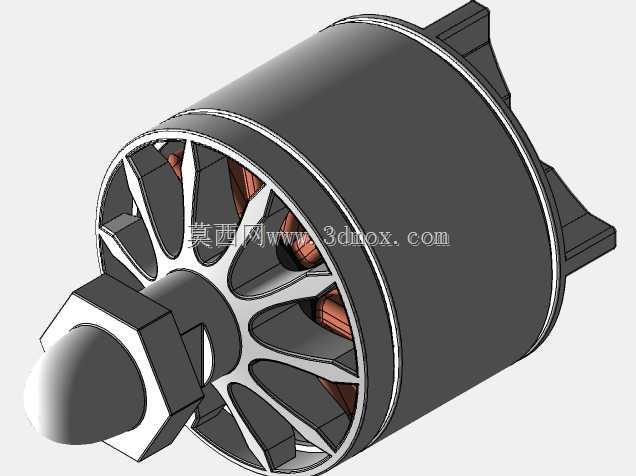

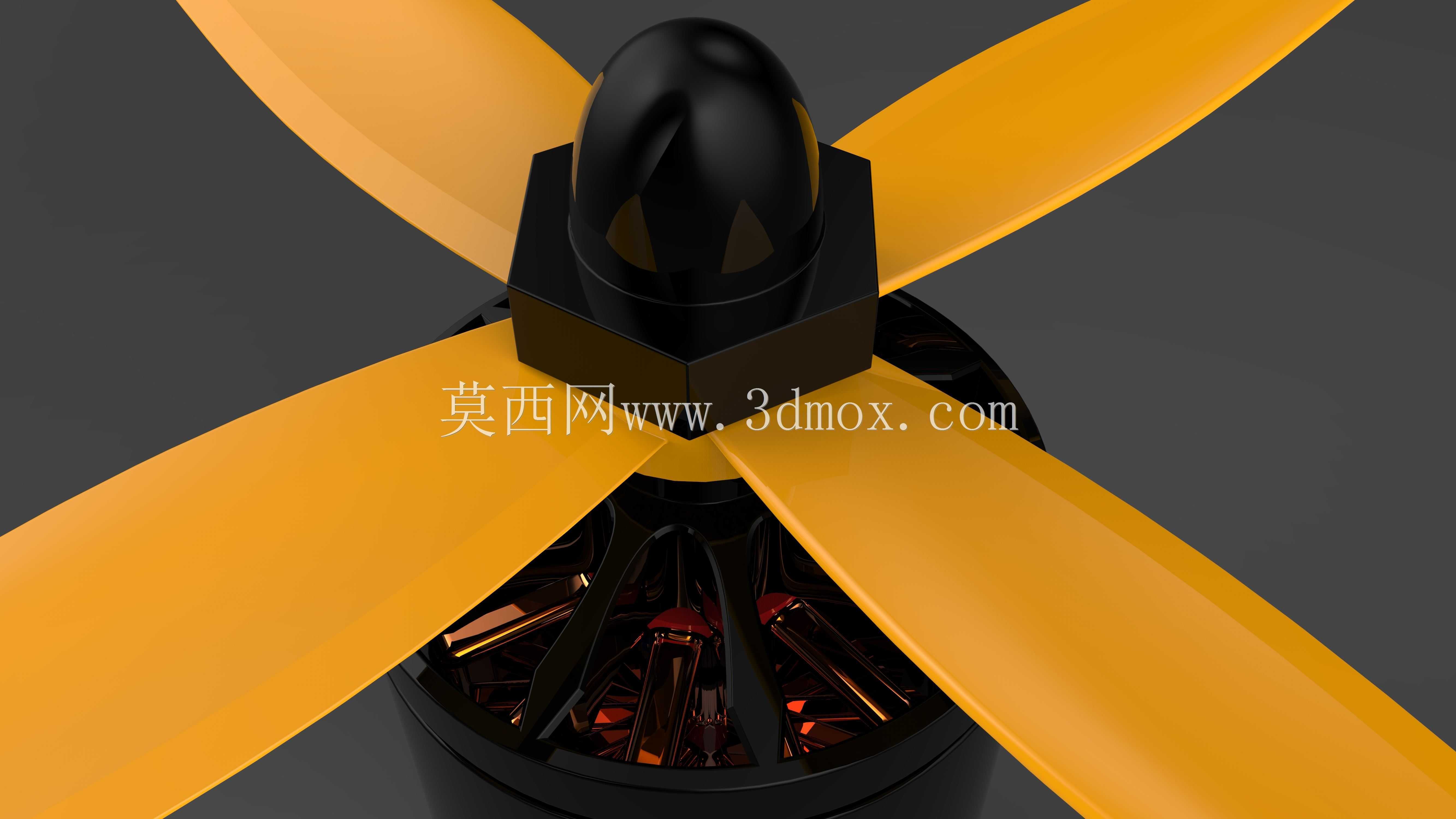

　　结构设计上，电机采用圆筒形外转子轮廓，外壳表面预留散热边界，转子壳体与内部定子之间保持均匀环形间隙。底部安装面需要与机臂或动力安装座贴合，孔位、轴肩和止口位置决定了装机后的同轴度。若安装面偏斜，桨叶旋转时会产生周期性交变载荷，不仅带来振动，还会把附加弯矩传递到电机轴承和机臂连接点。桨座位于电机轴端，中央孔与电机轴配合，桨叶根部通过压紧件固定；顶部整流帽覆盖锁紧区域，既降低桨毂附近扰流，也避免紧固件外露形成阻力或安全隐患。

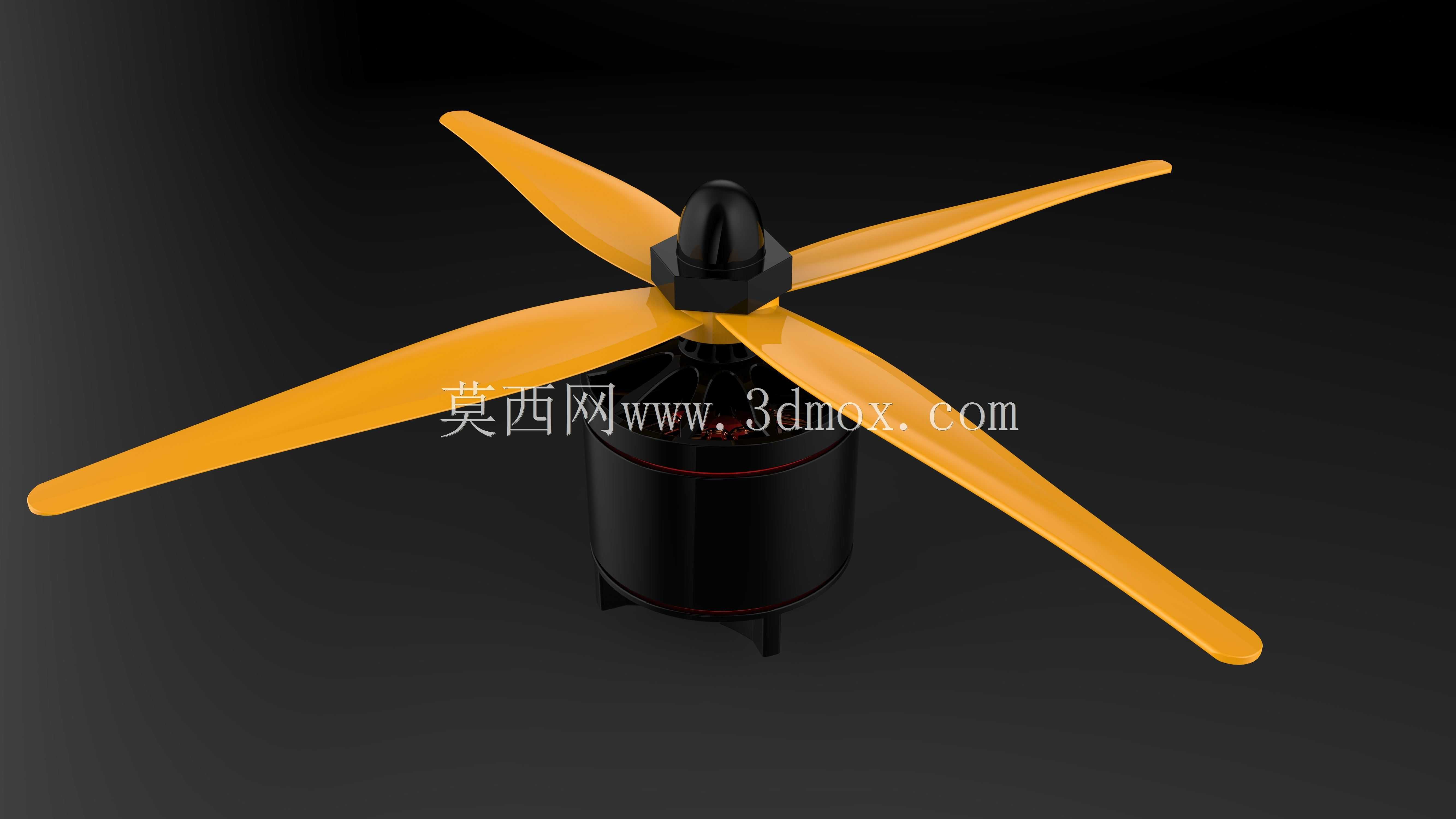

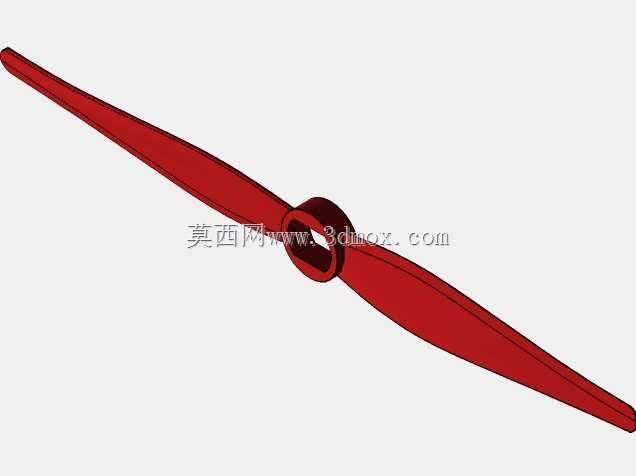

　　螺旋桨部分提供两叶片与四叶片两种方案，二者并非简单复制叶片数量。两叶方案转动惯量较小，相同转速下空气扰动路径更短，适合追求快速油门响应和较低阻力的常规飞行场景；四叶方案在相同直径限制下可把载荷分配到更多叶片上，单叶载荷降低，适合对拉力冗余、低速悬停稳定性或紧凑安装直径有要求的平台。叶片从根部到尖部存在连续扭转，根部迎角较大以适应较低局部线速度，尖部迎角逐步减小以降低失速和噪声风险。桨叶前缘圆润、后缘收薄，叶尖带有适度后掠和展向收窄，这些细节有助于减弱尖部涡流强度。

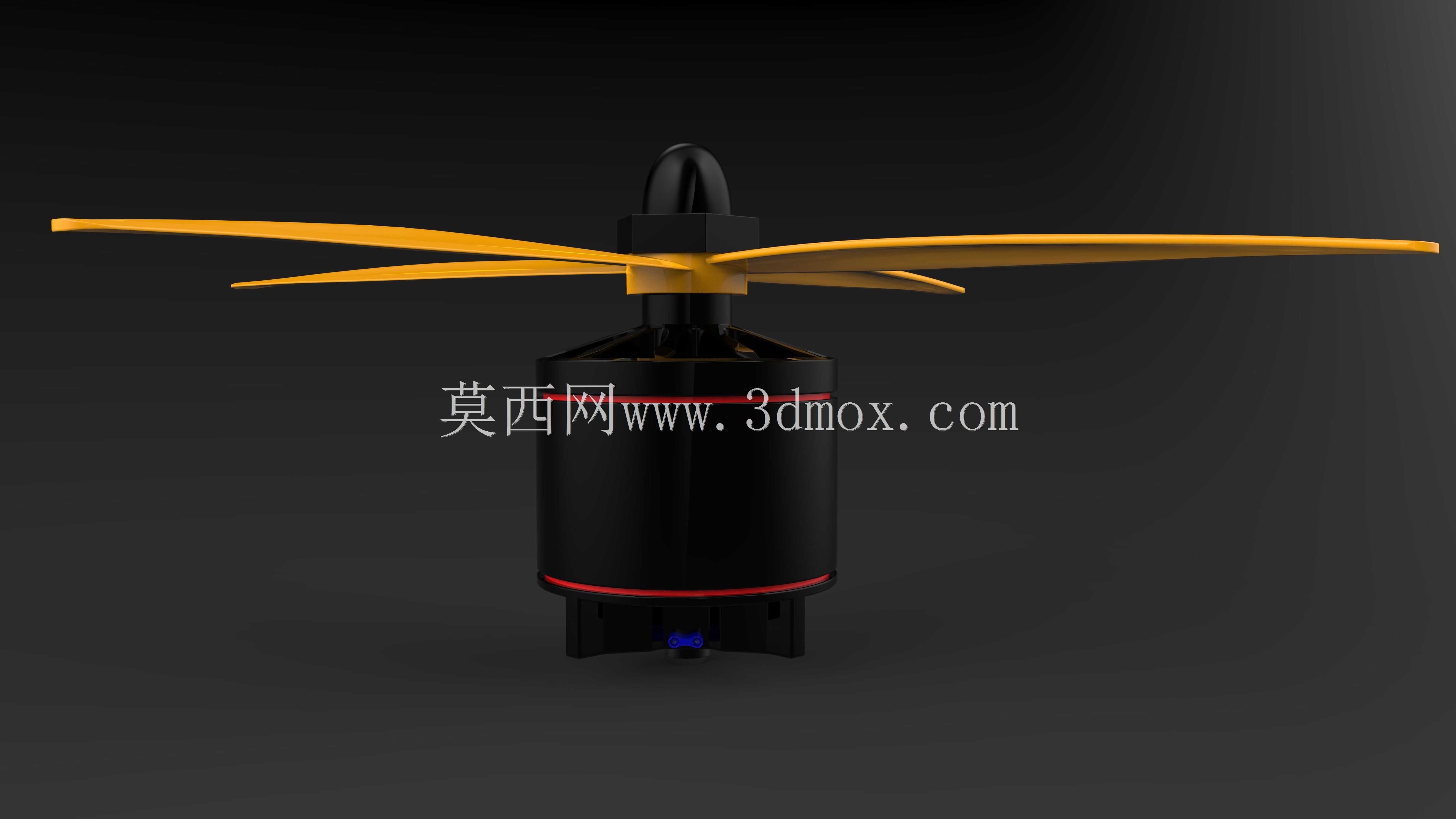

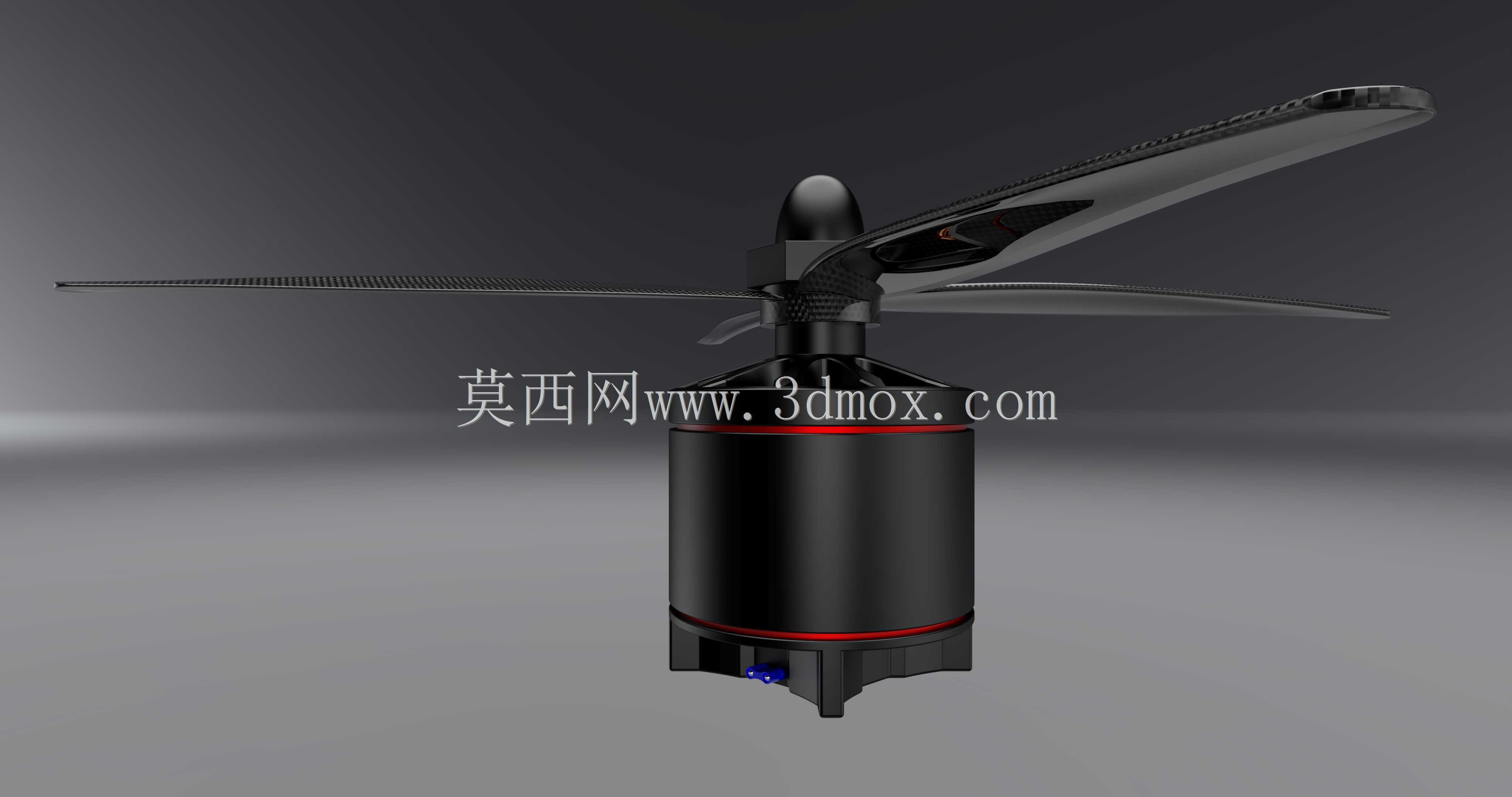

　　外形边界方面，装配后的最大轮廓由桨尖旋转直径决定，电机本体直径明显小于桨盘直径，高度方向则由电机筒体、桨座厚度、锁紧螺母和整流帽叠加而成。布置到飞行器上时，相邻桨盘之间必须保留安全间隙，避免机体滚转、俯仰或桨叶柔性变形时发生干涉；桨尖与机身、脚架、载荷舱之间也应留出维护和变形空间。电机底部到桨叶平面的距离会影响推力线高度，推力线过高或过低都会改变姿态力矩，需要在整机重心和机臂截面设计中同步考虑。

　　从建模逻辑看，叶片曲面适合以翼型截面沿桨叶展向放样，截面弦长、扭转角和厚度分布按半径位置渐变；叶根与桨毂交接处应增加圆角过渡，避免应力集中在薄层区域。电机外壳可按回转体建立，再补充散热筋、安装边、轴端和紧固件细节。装配检查重点包括桨叶安装方向、锁紧件旋向、旋转时叶片与电机壳体的间隙，以及两种螺旋桨互换后压紧面是否仍然贴合。对于结构设计人员，该模型可用于动力舱布置、桨盘干涉检查和推力线评估；对于设备选型人员，可据此理解叶数、桨径、电机高度和安装边界之间的约束关系。
