流线型手持电动动力外壳组件结构

　　这套手持动力部件的壳体结构，最初是围绕小型商用电动马达的外装适配展开的，核心目标是把市售标准电动马达完整包裹在一体化手持外壳内部，同时兼顾握持操作的人机体验、内部元件排布空间与外部曲面的工艺可行性。从实际落地场景来看，这类带动力输出端的手持结构可以适配小型便携打磨、手持式清洁刷头驱动、小型户外便携动力工具等多种使用工况，壳体需要在操作人员单手握持的状态下，承担马达运转的振动缓冲、输出端扭矩的结构支撑，同时避免外壳棱角在长时间持握时造成局部压痕。

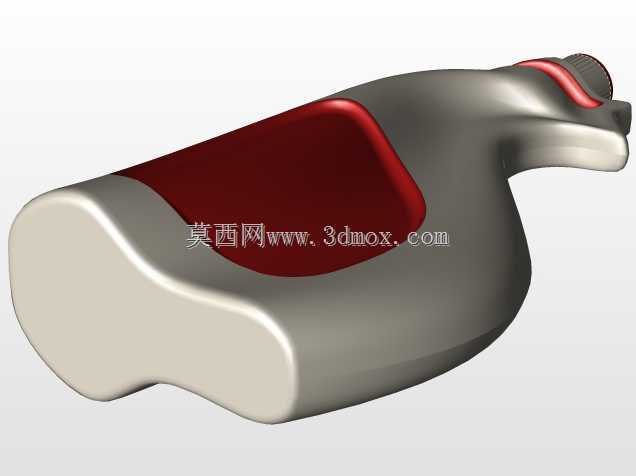

　　从结构布局来看，壳体整体采用流畅的连续曲面过渡，没有突兀的直角拼接棱边，主体握持段做了贴合掌心弧度的内收曲面，上部红色嵌件区域对应马达本体的安装限位腔，该区域的曲面隆起高度完全匹配常规小型直流电动马达的外径边界，既不会因为内腔余量过大导致马达运转时出现径向窜动，也不会因为腔壁过薄导致注塑成型后出现缩痕、装配时马达外圆与腔壁发生硬干涉。壳体前端的输出端预留了同轴的轴伸过孔与端盖安装位，后端的曲面收边位置预留了供电走线或者电池仓的拓展空间，整个壳体的分模线沿着曲面最大轮廓线布置，后续开模时可以最大程度减少侧向抽芯结构，降低量产模具的加工复杂度。

　　设计过程中没有沿用现有手持工具的外壳参考，完全从内部动力元件的尺寸边界反向推导外部曲面：首先锁定选定电动马达的总长、外径、输出轴轴径与安装孔位坐标，再以马达轴线为基准，向外偏移均匀的壳体壁厚，握持区域在基础壁厚之外额外增加了贴合指腹的曲面余量，操作人员四指环绕握持的区域，壳体截面做了微幅的腰形收窄，避免圆柱形壳体在手上出现周向转动。上部的红色装饰嵌件并非独立的外观贴片，而是和主壳体通过卡扣结构嵌合，嵌件下方对应的是马达的散热接触面，嵌件和马达外壳之间预留了薄层导热垫的填充间隙，马达运转产生的热量可以通过导热垫传递到嵌件区域，扩大和空气的接触面积，相比全封闭的实心壳体，这种局部嵌合的结构不需要额外开设散热格栅，就能避免长时间高负载运转时壳体积聚热量。

　　安装边界方面，壳体内部的马达腔轴向定位台阶距离输出端端面的尺寸，严格匹配马达前端法兰的安装厚度，马达装入腔体后，输出轴从前端孔位伸出的长度刚好适配后续工作头的装夹范围，不会出现轴伸过长导致工作头悬臂挠度过大，也不会因为轴伸过短导致装夹结构和壳体端面发生摩擦。壳体两侧的曲面过渡区域预留了加强筋的布置空间，内部筋位沿着马达支撑座向握持段底部延伸，把输出端受到的径向载荷直接传递到整个握持腔体的壁面上，避免动力输出时前端出现应力集中。壳体底部的平直切面可以让整个部件平稳放置在工作台面上，日常临时放置时不会出现滚动滑落，曲面的所有外边缘都做了R3以上的圆角过渡，既符合手持接触件的安全设计要求，也能避免注塑件边角处出现应力开裂。针对内部走线，壳体侧壁预留了隐式的走线槽，供电线从马达接线端沿着槽体延伸到尾部的供电接口位置，走线槽的深度刚好容纳线材外径，装配后线材不会被壳体合模面挤压，也不会在腔体内部和马达运转部件发生剐蹭。整个结构在建模阶段就同步校验了所有运动部件的间隙，马达转子的回转轮廓和壳体内壁之间全程保留均匀的安全间隙，即使马达运转出现小幅振动，也不会出现转子擦碰壳体内壁的故障。
