莫比乌斯环形肋条传感装饰构件

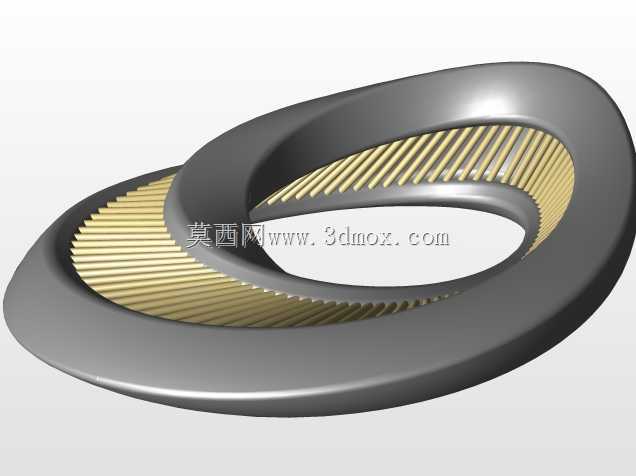

　　在做异形曲面传感装饰件的结构评审时，最先要处理的不是外观曲面的顺滑度，而是把连续扭转环体的安装边界、内部承载路径和周边设备的避让空间先钉死。这个闭环扭环构件采用单侧连续翻边的宽幅环带作为主体承载轮廓，环带沿空间扭转一周形成无断点的闭合曲面，环体内部沿环向均匀排布细密的平行肋条，肋条顺着环带的扭转角度同步倾斜，既把中空环腔分割成连续的格栅受力区，也让整个构件在视觉上形成金属哑光外环与亮面内肋的双层质感。从实际装配场景来看，这类扭环格栅构件常被用在光电传感设备的端面防护装饰位、环形检测工位的气流导流栅、或者精密仪器的外露装饰承载环上：外环宽边可以直接贴合设备端面的安装沉台，闭合环体没有突兀的拼接棱角，

　　设备运行过程中人员触碰不会出现尖锐刮擦，内部斜向肋条既可以阻挡大尺寸杂物落入传感探测区域，又不会完全阻断光路或者气流通道，斜置肋条之间的均匀间隙能让探测信号、冷却气流顺着肋条导向平稳通过，避免直栅在特定角度下产生信号遮挡或者气流紊流。建模阶段先搭建空间扭转的中心引导曲线，再以引导曲线为轨迹扫掠出等截面的宽边环带，扫掠过程中严格控制环带截面的扭转角度连续过渡，不能出现局部曲面褶皱或者截面突变，否则后续肋条阵列会跟着曲面错位。内部肋条采用沿环腔路径等分阵列的方式生成，每一根肋条的端面都要和环带内壁完全贴合，肋条的倾斜角度和环带局部扭转角度保持匹配，既保证每根肋条两端都有足够的粘接或者焊接支撑长度，也让肋条之间的间隙全程均匀，

　　不会出现局部间隙过窄堵死通道、或者间隙过宽失去防护作用的问题。外形尺寸层面，整个扭环的外轮廓最大直径要适配安装工位的沉台内径，环带的轴向厚度要控制在设备端面的预留安装空间内，宽边翻边的搭接宽度要覆盖安装位的固定螺丝孔区域，不需要额外做突出的安装耳，直接通过环体宽边压合固定就能保证装配后整体平齐。受力校核的时候要注意，连续闭环的扭环结构本身就比开口环的抗形变能力强，内部满布的斜肋相当于给环腔增加了数十道径向支撑，当外环受到侧向挤压或者端面按压时，外力会顺着环带曲面分散到所有肋条上，不会出现局部环带凹陷变形的情况。和普通平面环形格栅相比，这种扭转结构的另一个实用特性是没有明确的正反装配方向，环体沿周向任意角度旋转都能保持外观和通流、

　　通光特性一致，产线装配时不需要额外做对位标识，能减少装配出错的概率。肋条的截面厚度要结合使用场景调整：如果是用作传感设备的信号透传栅，肋条厚度要在保证结构强度的前提下尽量做薄，减少对信号的遮挡面积；如果是用作气流导流或者防护格栅，肋条厚度可以适当增加，提升抗冲击能力。环体的外边缘做了小半径圆角过渡，没有锋利的铣削棱边，既方便后续表面阳极氧化或者喷涂处理，也能避免清洁维护时划伤操作人员。在和周边设备做干涉检查时，要确认扭环轴向两侧的预留间隙，因为环带存在空间扭转，部分区域的环面会向轴向两侧凸起，不能按照平面圆环的厚度去估算占用空间，必须把三维模型导入整机装配体中做全周包络体检查，确保环体扭转凸起的位置和周边的传感器探头、线路接头、散热风扇之间保留足够的安全间隙，避免装配后出现摩擦磕碰。这种把连续曲面美学和格栅防护、导流功能结合的构件，既可以作为独立的装饰防护零件使用，也可以在环体内部嵌入环形传感灯带、检测线圈，肋条之间的间隙刚好可以透出信号或者光线，外环的刚性结构可以保护内部脆弱的传感元件不受外力磕碰，兼顾了外观表现和工程实用价值。
