旁轴便携数码相机外观结构造型

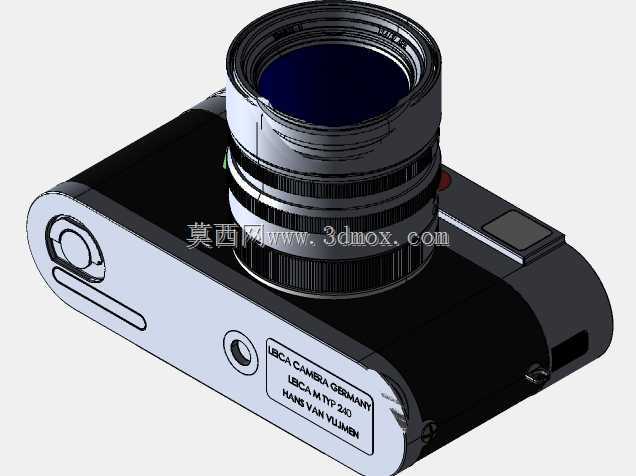

　　该作品呈现的是一台便携旁轴数码相机的外观与主要结构造型，整体围绕摄影器材在日常携带、街拍记录、产品展示和工业设计评审中的使用需求展开。机身采用横向长方体布局，前部设置可更换或固定式镜头组件，顶部保留快门、拨盘等操作区域，侧面布置握持与接口相关结构，能够较完整地表达消费级相机从光学镜头到机身壳体的空间关系。

　　镜头部分是模型中最突出的功能区域。前端镜片、镜筒分段、调焦环、遮光边界和后端安装座均按同轴关系布置，多层圆筒结构体现了光学系统对轴线精度的要求。镜筒外径明显大于机身厚度，安装后向前伸出，设计时需要重点控制镜头重心与机身握持重心之间的平衡。若用于真实产品开发，镜筒内部还需预留镜片组、光圈机构、调焦传动、遮光罩装配以及电子触点的位置；外观模型虽然侧重展示，但各段直径、台阶和环槽已经给出了后续细化内部机构的边界。

　　机身壳体采用上下盖与前面板组合的造型思路。前部黑色区域对应镜头安装和取景相关模块，银色端盖承担装饰、防护和结构支撑作用。机身正面可见铭牌区域、小圆孔以及端部圆形结构，这些细节对应真实相机上的品牌标识、传感器窗口、遥控接收或辅助功能孔位。端部圆角和斜面处理并非单纯造型需要，也考虑了手持时手掌与机身接触的舒适性，同时能够降低跌落时边角应力集中。

　　顶部控制区布置在镜头后方偏右位置，表面可见按钮或拨盘轮廓。该区域需要满足拇指和食指快速操作的人机关系，快门按键通常设置在右手握持范围内，拨盘则应避免与镜头旋转动作发生干涉。模型中镜头与顶部控件距离较近，在结构细化时应检查调焦环转动、用户手指操作和机身顶盖装配之间的间隙。机身背部虽然在当前视角中展示较少，但按照相机常规布局，应预留显示屏、按键区、电池仓和主板安装空间，外壳壁厚需要兼顾轻量化与抗扭刚度。

　　从安装边界看，镜头轴线与机身前面板垂直，镜头底座落在机身前部中央偏左位置，底部需要设置支撑法兰或卡口结构。法兰平面度、镜筒同轴度和前面板开孔尺寸是装配关键，若卡口偏斜，会直接影响成像光轴与传感器平面的平行度。机身底部应预留三脚架螺孔、电池仓盖或定位脚垫位置；侧面则需要考虑USB、HDMI、背带环等接口与挂件的布置。当前外形长宽高比例紧凑，镜头突出量较大，包装设计、皮套适配和桌面放置稳定性都需要围绕这一突出尺寸进行校核。

　　在应用场景上，这类模型可用于数码产品外观方案评审、镜头与机身干涉检查、展示动画制作、摄影配件开发以及教学案例分析。结构工程师可以据此继续拆分前盖、后盖、顶盖、镜筒、按键和铭牌零件；工业设计人员可在此基础上调整蒙皮材质、表面纹理和色彩分区；配件开发者则能够依据镜头外径、机身宽度和边角弧度推导遮光罩、保护套、背带和快装板的适配尺寸。整体建模思路强调外观真实感与机械装配逻辑的结合，使数码相机不仅具有视觉识别度，也保留了向工程结构深化的空间。
