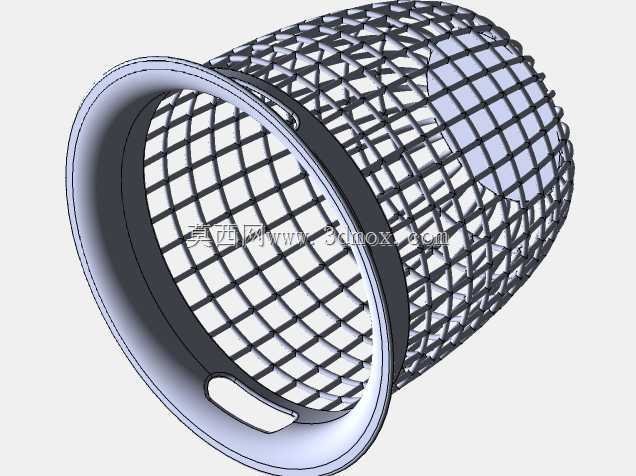

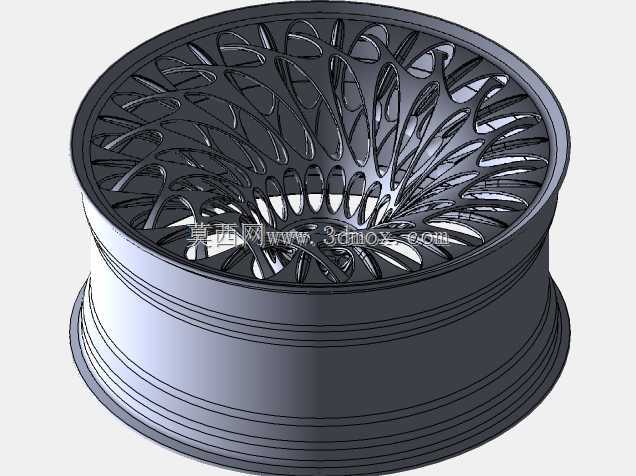

这款筒形镂空构件的设计出发点,并不是单纯追求外观上的通透感,而是围绕设备端部通风、杂物阻隔、流体过流以及外部防护这几个相互制约的工程需求展开。整体形态为一端带加厚翻边、另一端逐渐收束的圆筒结构,筒体表面由纵横交错的弧形格栅组成,格栅之间形成规则的菱形或近似方形开孔。与封闭罩壳相比,这种网格结构能够在保证罩体轮廓完整的前提下,大幅降低实体材料占比,使气流、水流或其他介质可以顺畅通过,同时又能阻挡较大颗粒、手指、工具或外部异物直接进入内部运动区域。
从实际使用场景看,这类结构可布置在风机入口、泵体吸入口、小型设备散热端、传感元件外侧防护位,也可作为轻型收纳篮、过滤筒或机械装置的保护外罩使用。端部加厚翻边是整个构件的安装基准面,承担定位、贴合和限位作用。翻边宽度明显大于筒体格栅厚度,能够在装配时与设备端面、压圈、卡箍或紧固件形成稳定接触,避免薄壁网格直接受力而产生局部变形。翻边附近还设置了局部缺口或开口结构,这类特征可用于避让卡扣、螺钉头、定位销或管路接口,使罩体在旋转装配时能够快速落到指定位置。

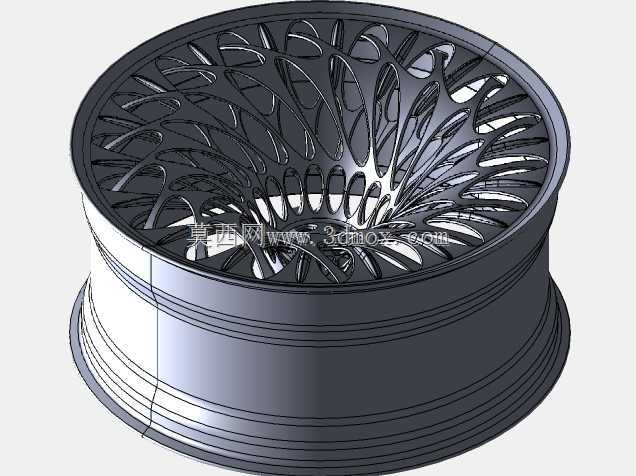

筒体格栅采用连续交错布置,单根筋条沿筒身曲面方向延伸,并与环向或斜向筋条交叉连接。这样的排布方式使每一段格栅都不是孤立受力,而是通过交叉节点把载荷传递到相邻筋条和端部翻边上。当外部受到轻微碰撞或按压时,载荷会沿多条筋条路径分散,不容易在某一处形成集中断裂。网格开孔尺寸需要结合防护对象确定:若用于散热通风,开孔过小会增加风阻并造成噪声上升;若用于安全防护,开孔过大则可能失去隔离意义。因此在建模时,筋条宽度、开孔间距和筒体曲率需要同步调整,使通透率与结构刚度之间取得平衡。
收束端采用圆弧过渡,而不是突然收口,这种处理能够降低筒身末端的应力突变。圆弧轮廓还可以减少人员触碰时的锐边风险,也便于模具脱模、注塑成型或钣金焊接后的修整。若采用塑料成型,连续网格有利于材料在型腔中流动,但交叉节点处应注意壁厚均匀,避免局部缩痕;若采用金属焊接或激光切割后卷制,则需要控制筋条交叉位置的焊接热影响区,防止筒身圆度偏差。对于三维结构设计而言,筒身曲面不能简单用平面网格包裹,必须让每根筋条随圆柱面和收口曲面连续变化,否则在工程图展开、后期加工或装配检查时会出现筋条错位。
安装边界主要集中在大直径翻边端面。设计时应优先明确翻边外径、筒身有效长度、收口端直径以及格栅净开孔尺寸。翻边端面需要保持平面度,使其能够压紧密封垫或贴合设备壳体;若设备存在振动,还可在翻边与安装面之间增加橡胶垫,以减少网格件因共振产生的噪声。筒身外侧不宜再布置突出特征,因为该件通常需要嵌套进设备腔体内,外圆轮廓越连续,装配时越不容易卡滞。内侧网格同样需要平滑过渡,避免在介质通过时形成涡流或挂住纤维、碎屑。
从维护角度看,镂空结构比封闭外壳更容易观察内部状态,也便于冲洗和清理积尘。网格表面附着污物后,可通过反向冲洗或压缩空气吹扫恢复通流能力。若用于过滤场景,该构件更适合作为承托或初级防护框架,外部再包覆滤网、滤布或海绵;若直接作为防护罩,则重点控制开孔大小和筋条强度。整体设计把安装定位、介质通过、异物阻挡和曲面成型整合在同一筒形构件中,结构简洁,功能边界清晰,适合在通风、过滤、防护和轻型承载等场合进行结构参考与变型设计。
