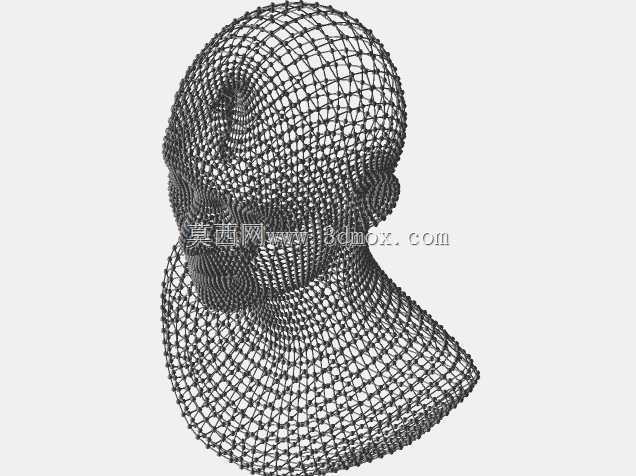

环形网格人像胸像镂空线框结构

　　这套镂空网格人像胸像结构，最初的设计出发点是探索连续环形构件在三维曲面包覆场景下的排布逻辑，并非单纯做视觉化的艺术造型。在日常工程设计里，类似的连续环互锁结构大量出现在柔性防护网、金属丝网衬垫、异形曲面过滤支撑、3D打印轻量化承力外壳、文创展陈装置的骨架设计环节，很多需要贴合复杂人体曲面、同时保留通透通风/透光属性的部件，都要解决网格单元随曲面曲率变化均匀过渡的问题。

　　做这类结构最先要敲定的是整体包覆边界：胸像的外轮廓从颅顶最高点延伸至肩颈截断端面，纵向覆盖完整头部、颈部与上胸肩区域，横向包覆范围绕头周向360度闭合，肩部分别向左右两侧延伸至肩宽端点，所有网格环带都不能超出胸像基础曲面的外偏置边界。基础曲面先按照人体头肩的自然曲率搭建：颅顶区域近似大曲率球面，额部、颧部、下颌的曲面转折分别对应不同的曲率半径，颈部是收窄的过渡柱面，肩胸部分向外平缓展开成斜向曲面。如果直接在原始曲面上投影规则方格网，会在耳侧、下颌下缘、颈肩交接这些曲率突变位置出现网格单元拉伸变形、环条宽窄不均的问题，实际加工出来要么局部环丝过细受力断裂，要么局部堆料过厚失去镂空通透的效果。

　　设计时没有采用先建实体再抽壳切孔的逆向思路，而是先沿着胸像曲面的UV走向规划连续环路径：每一个闭合环都顺着曲面的等高/环向走向排布，相邻环之间通过空间交错的穿插关系形成互锁，不需要额外焊接点或者粘接位就能让整个网格成为自支撑的连续整体。环丝的截面直径在整个结构里保持统一，环与环的搭接间隙控制在均匀范围，既保证相邻环之间有足够的接触限位，不会在外力轻压下出现大面积错位松脱，又不会因为间隙过小导致3D打印熔融烧结时出现丝材粘连、镂空孔被堵死的问题。

　　从实际用途拆分来看，这套结构的工程验证价值远大于摆件本身：其一，可以作为异形曲面金属丝网成型的排布参考，比如设备上需要贴合人体头型的防护面罩支撑网、通风座椅的肩颈承托网，常规平面网布弯折到双曲面上必然出现褶皱，而这种随曲面生成的互锁环结构，每一个环都可以在自身平面内小幅度转动，适配曲面的小变形余量，装配时不需要强行拉扯网丝就能完全贴附在预定曲面上；其二，可作为轻量化展示道具的内部骨架，外部包覆透光面料或者LED灯带时，镂空网格的通透率超过七成，光线穿过环网缝隙会形成均匀的网格光影，不会出现实体外壳的阴影死区，整体重量比同尺寸实心胸像降低九成以上，悬挂展陈时对吊装点位的载荷要求大幅降低；其三，环互锁的排布逻辑可以平移到工业过滤部件的设计里，比如异形进气道的过滤支撑网，曲面随气道外形变化，网格环顺着气流方向排布，既能支撑外层滤材，又能减少气流穿过时的紊流阻力。

　　尺寸边界处理上，颅顶位置的环圈直径最小，环的排布密度适当提升，避免顶部大曲面出现网格单元跨度过大、局部刚性不足的问题；向下到颧部、下颌区域，曲面的凹凸转折最多，环路径在这里会自动随曲面法向调整环的朝向，保证每一段环丝都和基础曲面保持相等的法向距离，不会出现某一段环丝凸出于外轮廓、某一段又凹进曲面内部的错位；颈肩交接的位置是整个结构曲率变化最剧烈的区域，环的走向从头部的水平环向逐步过渡到肩胸部分沿肩线斜向延伸，这里特意增加了环之间的互锁搭接点密度，避免颈肩位置作为整个胸像的受力薄弱区，在搬运或者摆放时出现弯折变形。底部的肩胸截断端面做了一圈闭合的环带收边，所有末端环丝都整合到这圈收边环上，摆放时可以直接把收边环贴合在展示台面上，不需要额外加装底座就能保持直立稳定，如果需要做固定安装，也可以在收边环的预留点位加装连接耳，直接锁附在展台支架上。

　　结构受力层面，这种互锁环网属于典型的柔性承力结构，局部受到按压时，外力会通过相邻环的接触点向四周的网格扩散，不会像实体壳体那样在应力集中位置出现裂纹，哪怕单个环出现小变形，周围的环也会限制它的位移，整体结构的抗冲击韧性比同重量的薄壳结构更优。建模过程中也需要注意几个工程细节：一是所有环丝的相交位置都要做布尔合并，不能留线框交叉的虚假缝隙，否则后续导出实体做打印或者机加工准备时会出现破面；二是环丝的弯曲半径不能小于所选加工工艺的最小成型极限，如果采用金属丝弯制焊接，环丝的弯曲半径要大于丝径的两倍，避免弯角处出现应力断裂，如果采用光敏树脂3D打印，环丝的最小直径要大于打印机的最小成型线宽，防止细环打印过程中中断；三是整个网格的法向偏移量要保持一致，所有环丝组成的外包络面要和原始胸像曲面保持均匀间距，最终成品的外轮廓才会流畅自然，不会出现局部凹凸的违和感。
