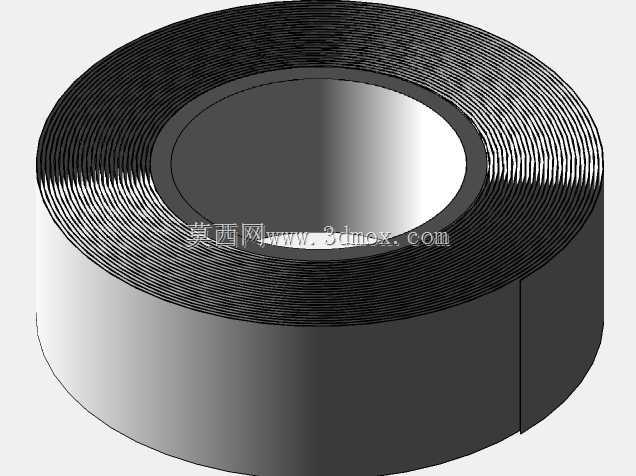

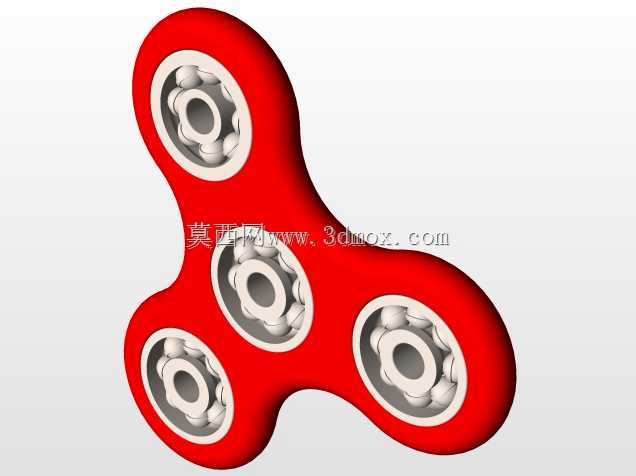

在做回转类检测部件的结构方案时,最先要处理的不是外观曲面,而是环形本体在整机里的安装边界。这个轮状构件采用同轴回转布局,中心预留完整贯通孔,外圈为连续圆柱工作面,轴向两侧端面保持平行,整体没有突兀的外伸支耳,装配时可以直接套入检测轴系,依靠端面定位或者周向抱紧完成固定。现场调试中,这类结构常出现在转角反馈、线速度采集、相对位移触发的工位上:输送线末端的从动辊端可以加装该类轮体,把辊面转动转化为脉冲信号;小型实验台的摆动轴端也能用它作为触发载体,配合周边感应元件判断往复行程;儿童互动装置里的滚动部件同样沿用这种环形逻辑,轮体随接触面转动,内部或侧边布置感应点,实现动来动去的位置反馈。建模阶段先锁定中心孔直径,这一尺寸直接决定适配轴径,
若孔壁与轴采用间隙配合,需预留轴承或衬套的安装厚度;若采用过盈配合,则要控制孔面粗糙度和压入导向倒角。外圈工作面的直径决定检测分辨率,同样转角下外径越大,外周线速度越高,感应点排布空间也更充裕,但外径不能无限制放大,要兼顾周边护罩、机架侧板的间距,避免转动时与相邻管线、传感器探头发生擦碰。轴向宽度需要结合安装空间校核,过宽会增加整体惯量,快速往复启停时容易拖慢响应;过窄则会降低配合长度,轴上定位稳定性不足,受侧向力时可能出现偏摆。轮体侧壁做了等厚过渡,外缘与内孔之间的壁厚均匀,既保证刚性,也避免3D打印或机加工时因壁厚突变产生变形。表面细密环纹一方面可以在视觉渲染中体现加工纹理,另一方面在实际摩擦传动场景下,
能增加轮面与接触介质的摩擦力,减少打滑造成的检测误差。结构设计时还要考虑感应元件的布置路径:若采用磁敏检测,可在轮体内嵌磁环或周向均布磁点,探头固定在邻近机架上,轮体转动时切割磁场输出信号;若采用光电检测,则可在端面加工均匀齿槽或粘贴反射标识,光电开关正对端面读取脉冲。无论哪种方案,都要保证轮体回转同轴度,中心孔与外圆的同轴度误差会直接转化为检测间隙波动,间隙忽大忽小会导致信号丢失或误触发。端面与孔轴线的垂直度也需控制,锁紧螺母压合后若端面倾斜,轮体会产生轴向窜动。渲染环节通过明暗材质区分轮体不同表面,金属质感的外圈与哑光内孔便于在方案评审时直观展示配合面,光影沿环向过渡,能快速检查外圆是否存在曲面褶皱、端面是否平整。
从整机装配顺序看,该轮体属于轴系末端加装件,不需要拆解原有传动主体,松开轴端挡圈即可套入,维护更换时不用挪动周边大型结构,适合在紧凑实验设备、小型输送装置、互动游乐机构中使用。结构校核时还要关注动平衡,虽然这类小尺寸轮体转速通常不高,但周向材质若不均匀,高速转动时会产生微振动,影响邻近传感器的检测稳定性,因此建模时尽量保持周向特征对称,避免单侧打孔或加装不对称配重。安装边界上,轮体外侧要留出感应探头的调节空间,探头与轮面检测间隙通常在数毫米范围内,机架上应预留长条形安装孔,方便现场微调间隙后锁紧。中心孔两端设置小倒角,压入轴件时可引导对中,也能去除锐边避免划伤配合表面。整体造型没有复杂内腔,加工或打印时支撑量少,环形实体成型难度低,后续若需修改检测点数,只需在端面或外圈周向阵列对应特征,参数调整便捷,能够快速适配不同脉冲精度的检测需求。
