六轮科幻越野作战机动载具结构设计

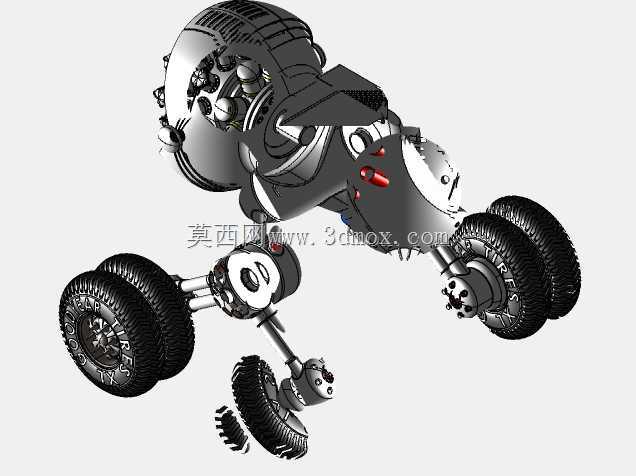

　　这套轮式机动平台的结构方案，核心面向复杂非铺装地形下的无人机动作业场景展开，整体采用三段式铰接底盘布局，区别于常规刚性车架的民用车辆设计，前后两端分别布置双轮并装的驱动桥，中部靠下位置设置独立摆臂式辅助轮，整套行走系统能够在沟壑、陡坡、松散碎石路面上保持至少四个车轮同时接地，避免常规轮式车辆在起伏地形中出现车轮悬空、附着力骤降的问题。

　　从实际功能落地的角度看，这类多轮铰接底盘既可以作为野外地形探测作业的搭载平台，也可拓展为高危区域巡检、复杂地形物资转运的载体，底盘上部预留的舱体空间能够容纳动力单元、控制模块与任务载荷，侧面外露的红色接口点位对应液压管路或电气快接端口，方便后续拓展不同作业属具时快速完成管线对接。

　　设计过程中首先敲定的是车轮与接地模块的参数边界：每组并装双轮采用深花纹越野轮胎，胎面纹路取向兼顾松散沙土与硬质岩石路面的抓附需求，双轮并排布置的形式既降低了单胎接地比压，在松软路面不容易陷车，也能在单胎被尖锐物穿刺后依靠另一轮胎维持低速驶离风险区域。前后驱动桥通过回转铰接结构与中部主舱体连接，铰接关节处预留了足够的俯仰摆动角度，当前轮爬上垂直高度接近轮径三分之一的障碍时，前桥可以随坡面自主偏转，不会把冲击力直接传递到主舱体，减少舱内精密元件受到的冲击载荷。

　　中部下方的辅助支撑轮采用独立摇臂结构连接在主舱下方，这个轮组的作用并非全程参与驱动，而是在底盘跨越壕沟、前后桥分别搭在沟沿两侧时，提供中部支撑，避免底盘中部托底卡死；当车辆在平路高速行驶时，该摇臂可以向上收折，让辅助轮离开地面，减少行驶阻力与轮胎磨损。摇臂的铰接点位经过布局校核，收折状态下完全收纳在主舱下轮廓以内，不会凸起影响整车的通过角。

　　主舱体的外形采用多面折角的包覆设计，并非单纯追求视觉效果：折面结构能够让板材冲压成型后获得更高的结构刚度，同等板材厚度下比圆弧曲面壳体的抗形变能力更强，同时倾斜的表面在野外作业时不容易积存雨水、落石与沙尘。舱体侧面的格栅区域对应动力系统的散热风道，风道走向顺着车辆行驶方向布置，行进时迎面气流可以直接穿过散热片带走热量，不需要额外布置大功率散热风扇，降低整机功耗。

　　安装边界层面，整车宽度方向以两侧并装双轮的最外沿为限，所有舱体突出件都内收于轮胎外轮廓，在狭窄岩壁之间穿行时，最先发生接触的是轮胎橡胶件，不会直接磕碰金属壳体。前后桥的末端轮边采用行星减速结构，把减速机构布置在轮毂内侧，不需要在桥壳内部占用过大空间，同时轮边大速比能够放大驱动扭矩，让车辆在低速攀爬陡坡时获得足够的牵引力。

　　底盘各处铰接点都设计了防尘密封结构，野外多尘环境下可以避免泥沙进入铰接轴承造成磨损，轮胎与轮毂的连接采用多螺栓均布布局，承受大扭矩冲击时载荷分布更均匀，不会出现单根螺栓受力过载断裂的问题。整套结构在建模阶段就完成了全行程运动干涉检查，所有摆臂、桥体在最大摆动角度下都不会和舱体、管线发生碰撞，后续不管是做原理验证样机还是细化工程图纸，都可以直接基于现有结构分拆出加工件与标准件清单，不需要再大幅调整行走机构的核心布局。
