小型圆柱螺旋弹簧液压阻尼减震器结构

　　该结构展示的是一种小型圆柱螺旋弹簧与阻尼元件组合的减震缓冲部件，常见于轻型车辆、低速代步设备、实验台架以及需要隔离振动的小型机械支承位置。它的核心作用不是单纯承受静载荷，而是在外部冲击、路面起伏或设备往复振动传入时，通过弹簧储存和释放能量，再由内部阻尼件抑制弹簧反复振荡，使被支承对象的位移快速收敛。

　　从布置方式看，部件沿轴向串联工作，上端设置带孔眼的连接头，下端同样保留铰接安装接口，适合通过销轴、螺栓或衬套与两侧支架相连。两端孔眼轴线保持平行，便于在摆臂、车架或设备底座之间形成随动连接。实际选型时，需要重点核对孔眼内径、孔眼中心距、弹簧外径以及预紧后的安装长度。若安装边界过于紧凑，弹簧在极限压缩过程中可能与周边支架发生径向干涉；若两端铰接距离偏差过大，则会改变弹簧预压量，直接影响初始刚度和乘坐或支承手感。

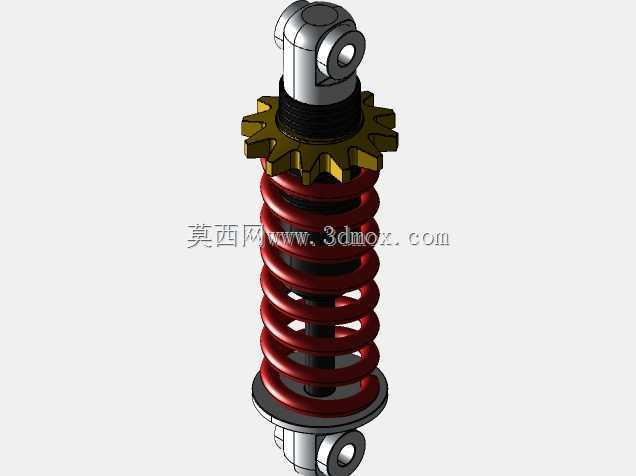

　　外部红色圆柱螺旋弹簧承担主要弹性支承任务。弹簧圈径、有效圈数和线材直径决定了线性段刚度，也决定了部件在额定载荷下的静变形范围。弹簧上下端由托盘和锁紧结构约束，上端带有齿形调节件，可通过旋转调整弹簧座位置，从而改变预紧力。这种结构在实车或台架调试中很有价值：当载荷增加、路面条件变化或需要抬高支承高度时，不必更换弹簧，只需调整弹簧座的轴向位置，即可在一定范围内修正车身或设备姿态。

　　中间阻尼部分沿弹簧轴线布置，外轮廓被弹簧环绕，能够节省径向空间，并使载荷路径尽量保持同轴。阻尼件的活塞杆或中心承力段与两端接头相连，工作时随悬挂行程伸缩。弹簧负责回弹，阻尼负责耗散能量，两者配合后可以避免单一弹簧在受冲击后持续上下波动。对于轻型车辆而言，这种组合能降低轮胎接地力的突变；对于工业台架而言，则可减少振动向精密部件或操作人员一侧传递。

　　上端接头采用近似叉耳与圆柱回转体结合的形式，孔眼周围材料加厚，目的是提高销轴接触区域的局部承载能力。接头下方设置螺纹段和锁紧螺母类结构，使弹簧预压调节后能够可靠锁定。齿形盘外缘突出，既可以作为调节时的受力位置，也能在装配后增加摩擦阻力，降低松动趋势。下端托盘直径略大于弹簧外径，用于保证弹簧端部落座稳定，避免压缩过程中出现滑移或偏载。

　　建模时需要特别关注几个工程细节。第一，弹簧中心线应与阻尼件轴线重合，若装配关系存在偏心，受压时弹簧会产生侧向分力，加剧导向面磨损。第二，上下托盘应给弹簧端部留出平整支撑面，弹簧端圈与托盘之间不宜出现点接触。第三，两端铰接孔需要保留衬套或销轴间隙，间隙过小会增加运动卡滞风险，间隙过大则会带来冲击噪声。第四，调节齿盘与螺纹段的配合要考虑防松，实际产品中通常会配合锁紧螺母、垫片或摩擦面使用。

　　在运动校核中，应分别检查自由状态、额定静载状态和最大压缩状态。最大压缩状态下，相邻弹簧圈之间仍需保留安全间隙，防止压并后产生刚性冲击；阻尼件的有效行程也要覆盖弹簧变形量，避免活塞到达行程末端。径向边界方面，除弹簧外径外，还要考虑弹簧受压时的直径增大趋势以及支架焊缝、螺栓头、线束等周边物体。对于车辆悬挂场景，还需结合摆臂角度变化分析减震器实际安装角，因为倾斜布置会把轴向弹性力分解到垂直和纵向方向，安装角越偏，垂直方向等效刚度越低。

　　该结构的外形紧凑、零件关系清晰，适合用于悬挂原理演示、小型缓冲机构方案比对、弹簧预紧调节结构参考以及三维装配训练。观察模型时可以从外部弹簧、端部铰接、托盘支撑、螺纹调节和中心阻尼布置五个层面理解其功能逻辑：弹簧提供回复力，阻尼消耗振动能量，铰接点释放转动自由度，托盘保证弹簧稳定，调节结构则用于适应不同载荷和安装高度。
