便携式强光手持照明手电结构设计

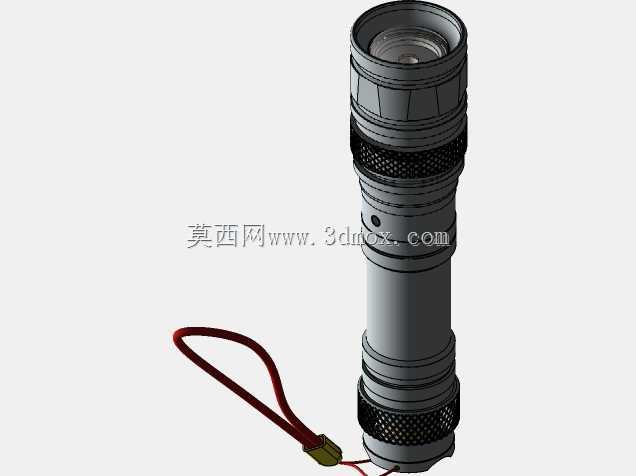

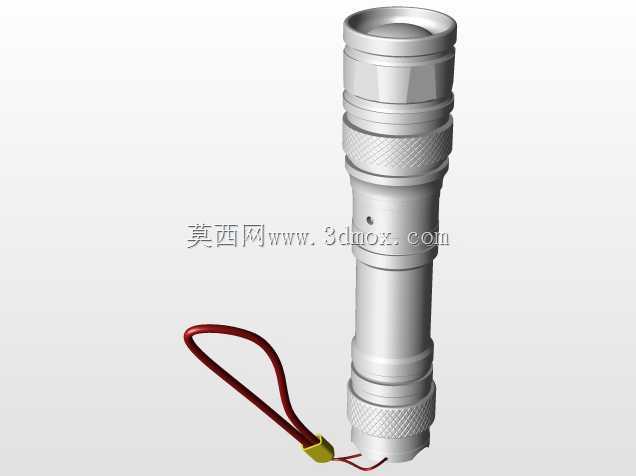

　　这款手持照明手电的结构方案围绕户外巡检、设备检修、夜间作业和应急照明等实际场景展开，整体采用圆柱筒身布局，便于单手握持与随身收纳。筒身主体为金属材质，表面在握持区域设置细密滚花纹理，能够在戴手套或手部沾有油污、水渍的情况下增加摩擦阻力，降低滑脱风险。头部与筒身之间通过多段环形台阶过渡，既形成外观层次，也为内部灯杯、镜片、压圈、电池仓、尾盖和开关组件提供定位边界。

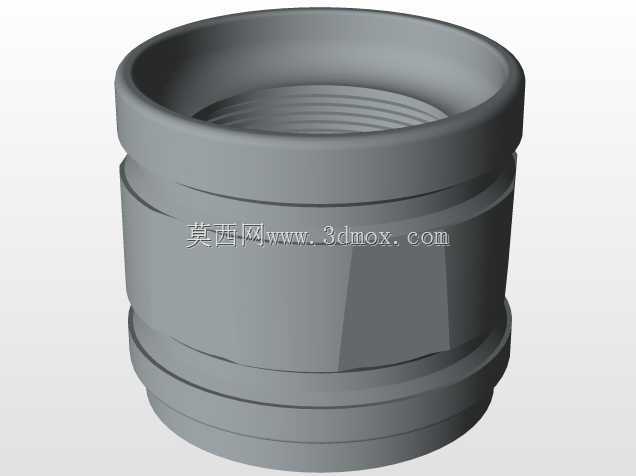

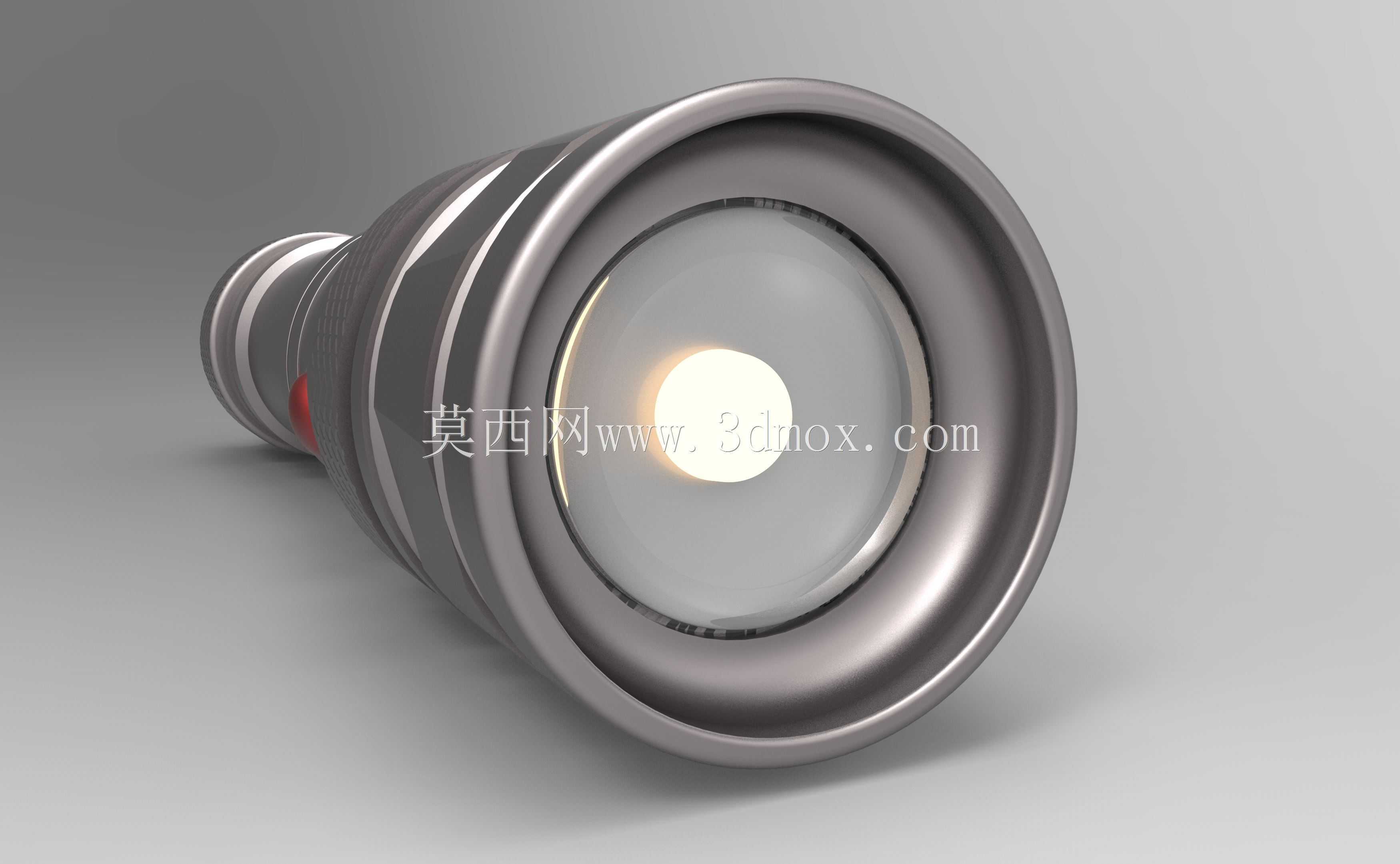

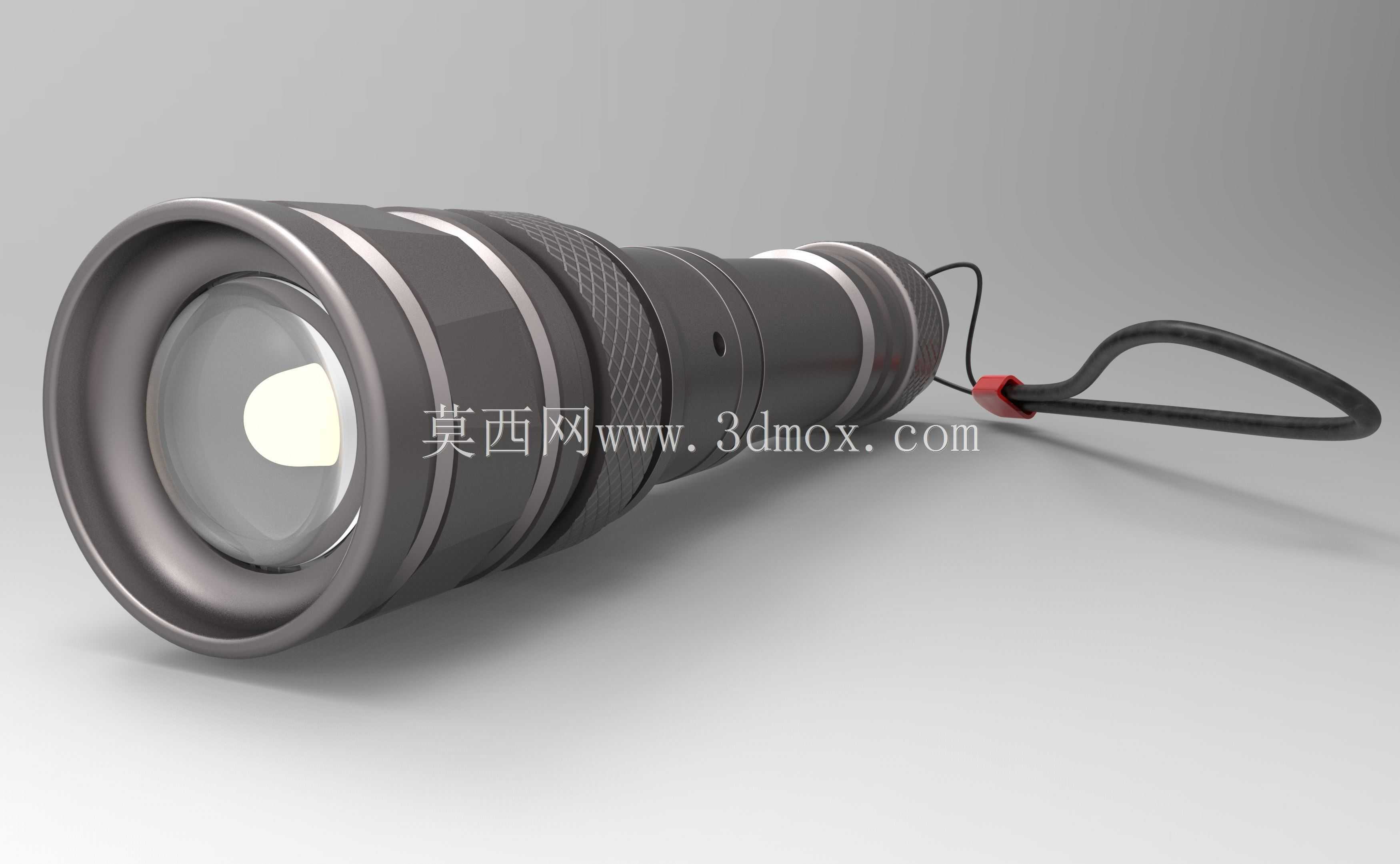

　　从使用逻辑看，手电前端承担光束输出与防护功能，内部需要预留反光杯、发光元件、透明镜片和压紧结构的安装空间；头部外圈的加厚壁面可在跌落或碰撞时保护光学部件，端部开孔与卡口结构则用于装配固定。筒身中段作为主要握持区，直径变化不宜过大，过粗会影响长时间握持，过细则会压缩电池与内部走线空间。该方案在滚花区与光滑圆柱区之间设置环形槽，既增强视觉识别，也可作为密封圈、装饰环或内部隔套的轴向定位参考。

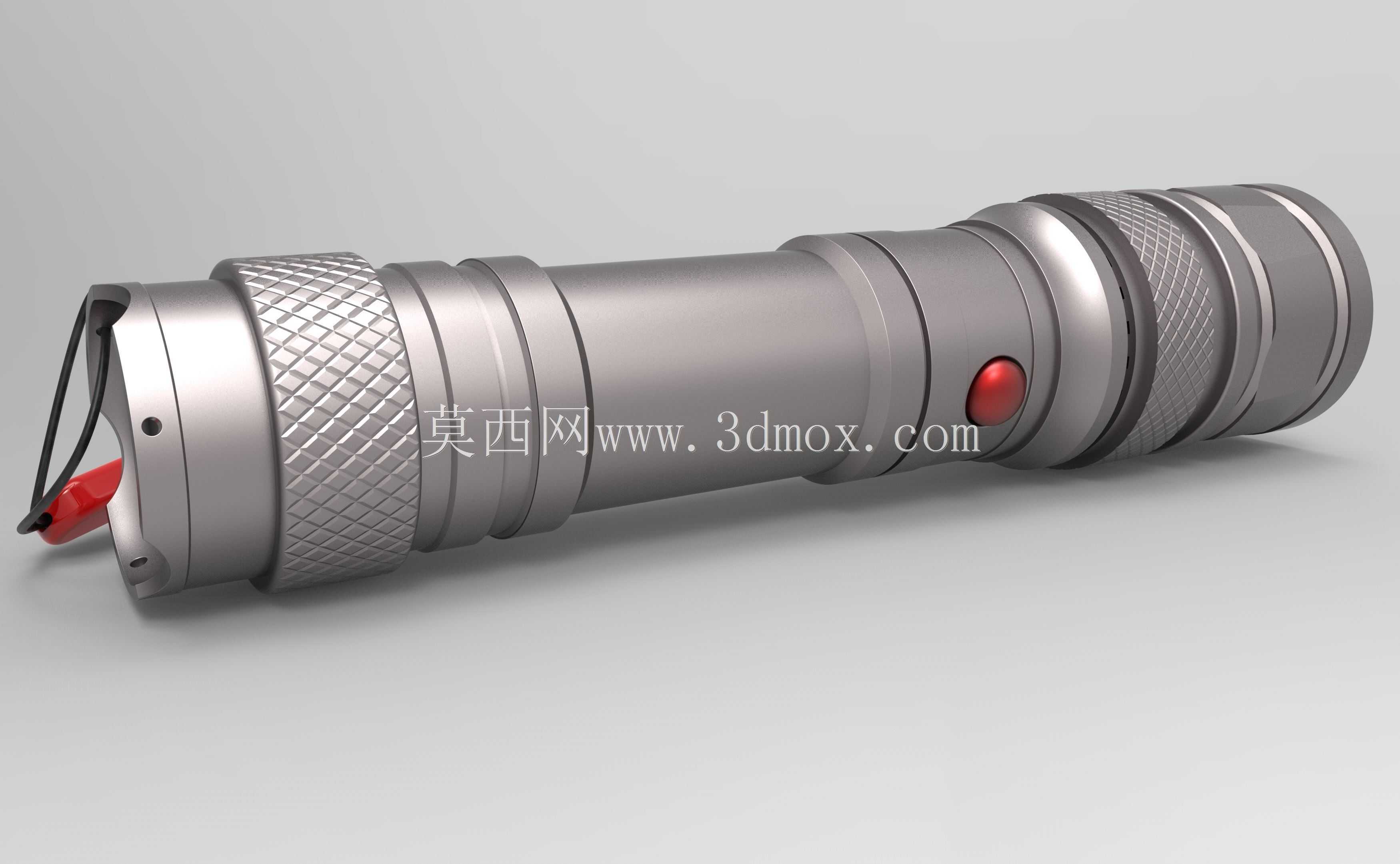

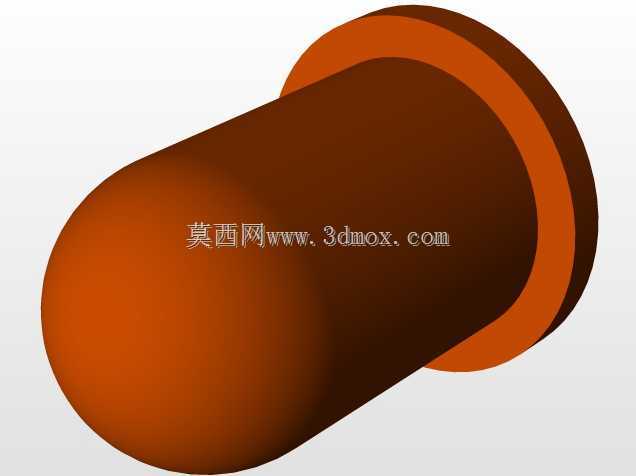

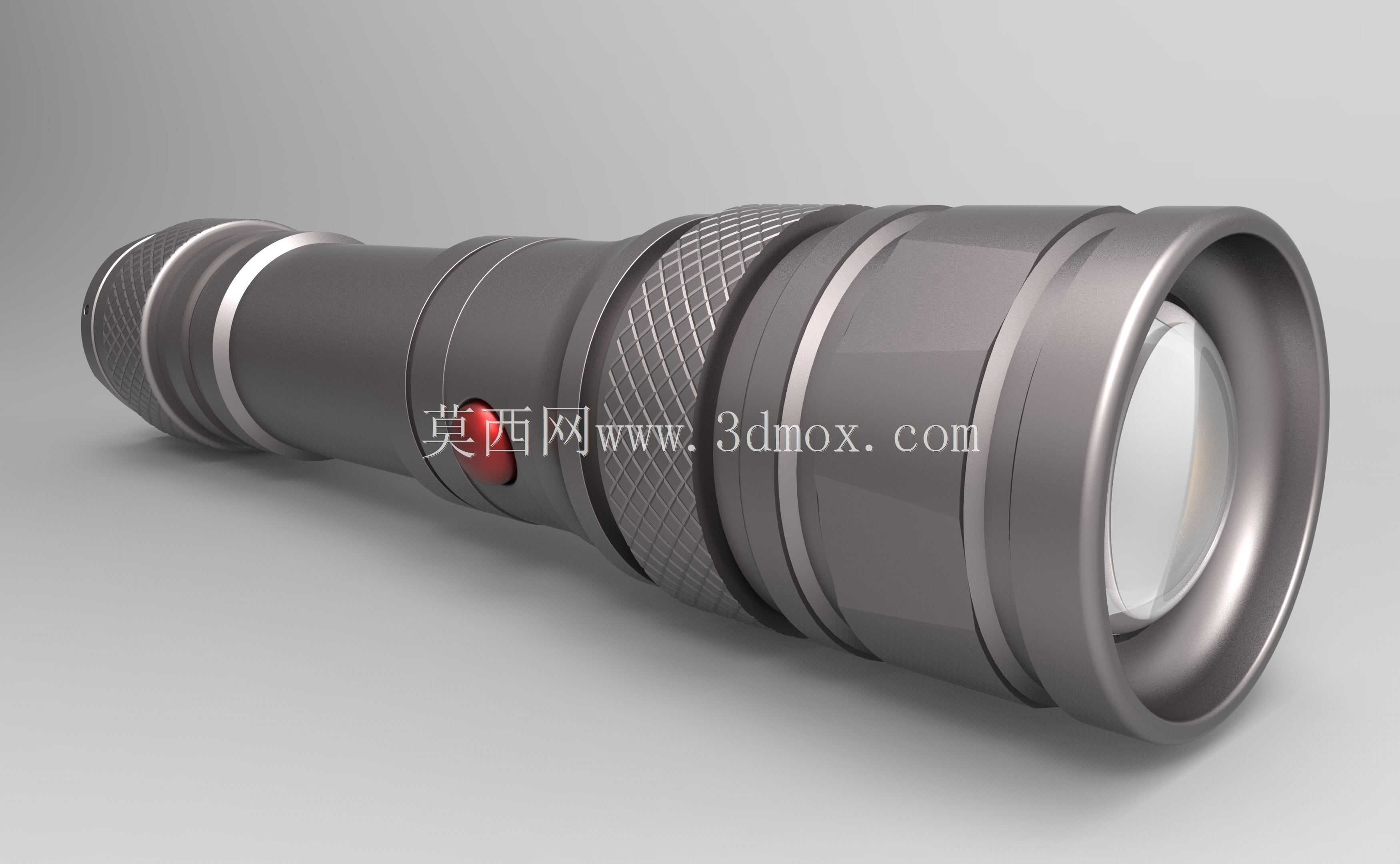

　　侧面布置红色圆形按键，位置落在拇指自然触达的区域，操作者握持筒身时不需要大幅调整手势即可完成通断或模式切换。按键周边采用略凸起的环形边界，可减少误触，同时为防水胶帽提供安装压紧面。工程建模时需要重点控制按键孔与筒身内部开关支架的同轴关系，按键行程、胶帽压缩量和电路板触点高度应相互匹配，避免出现按压虚位或卡滞。

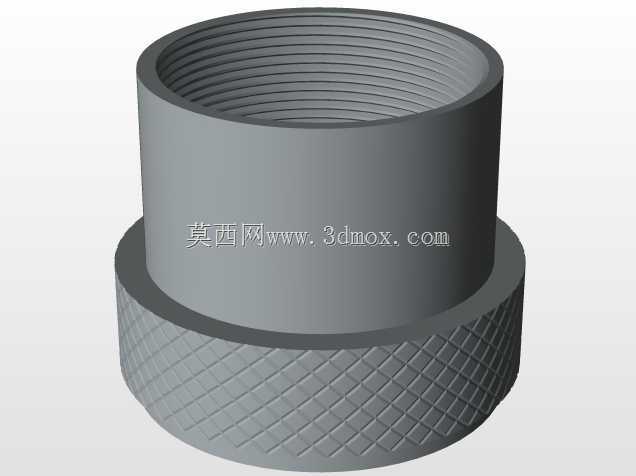

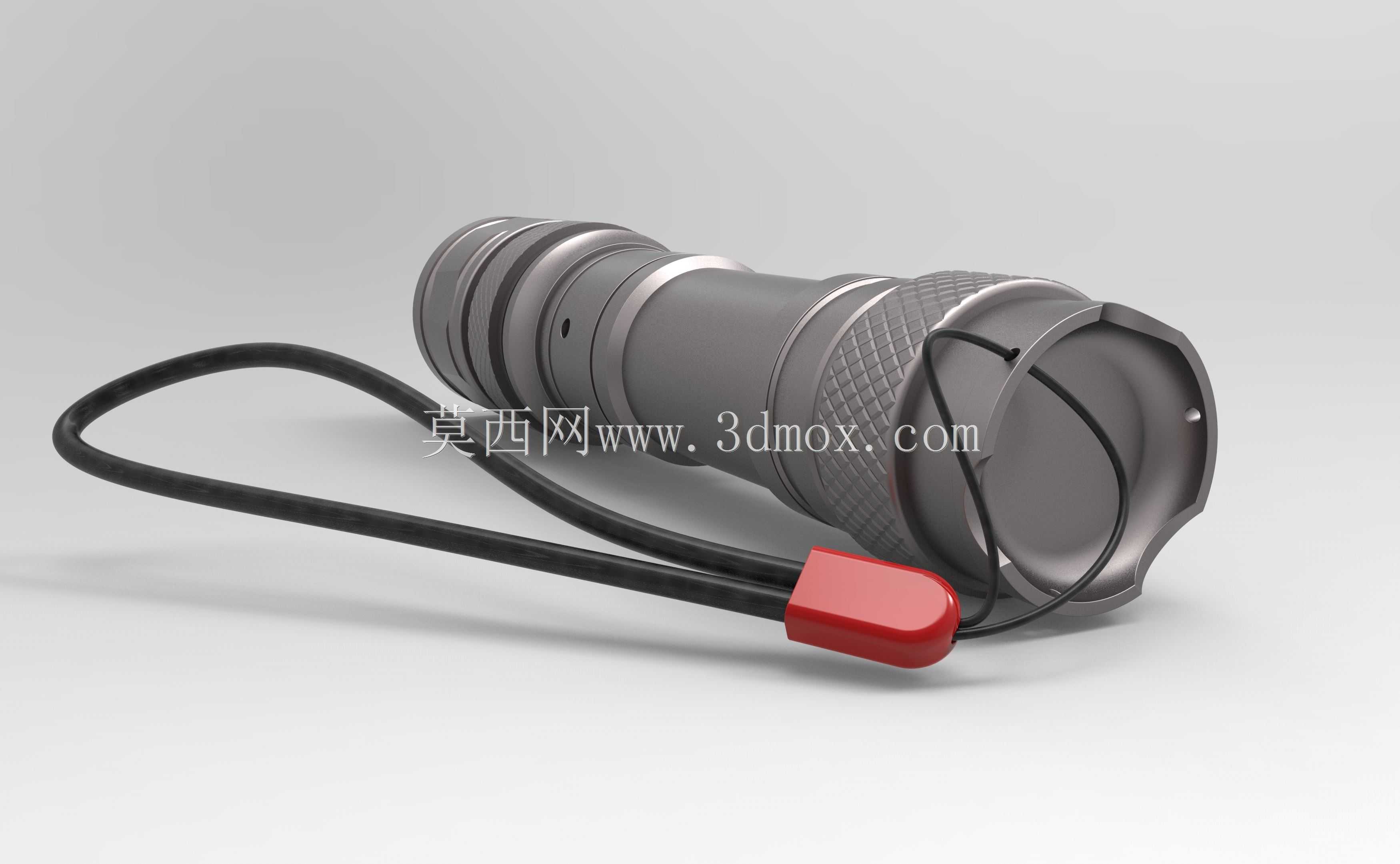

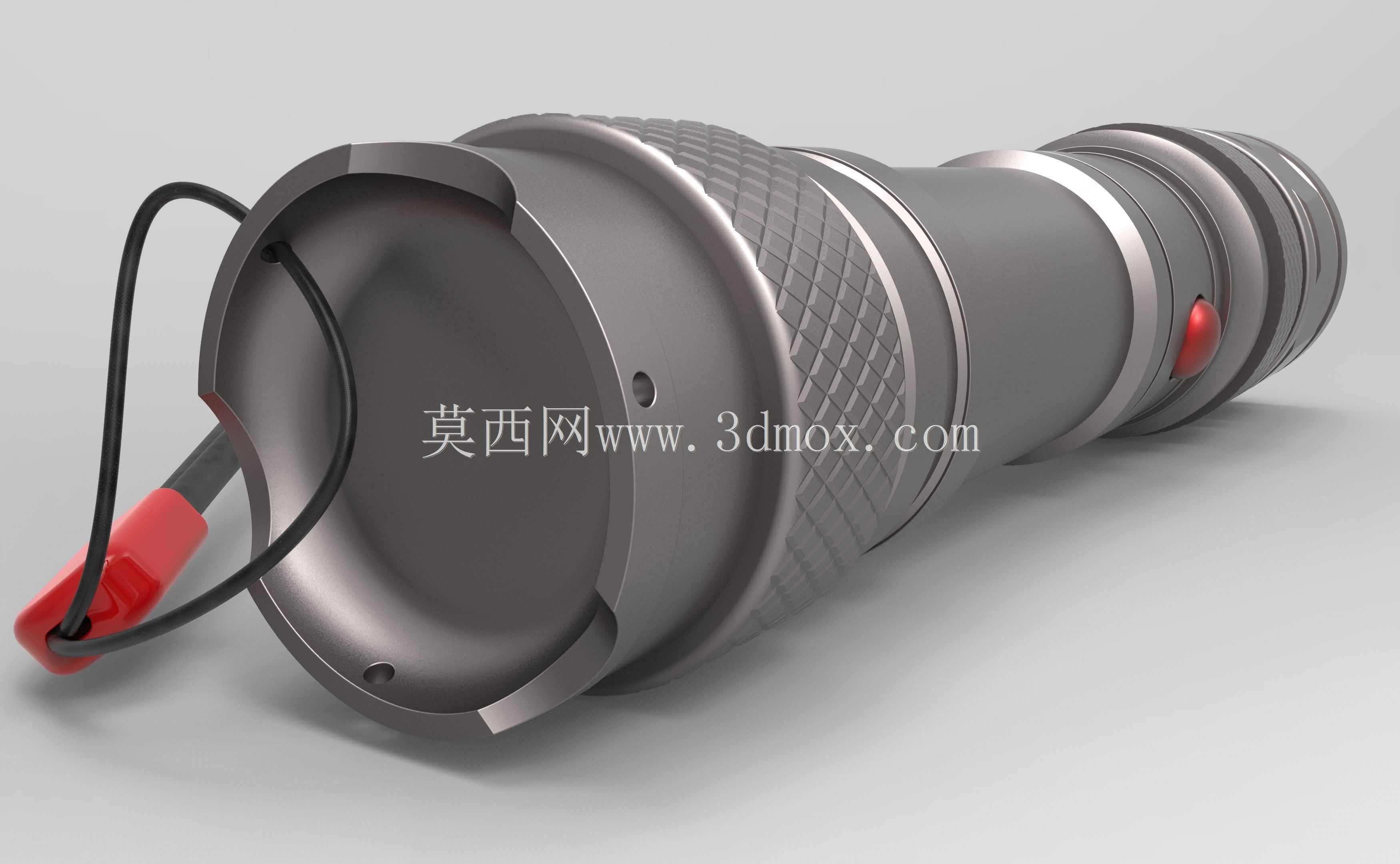

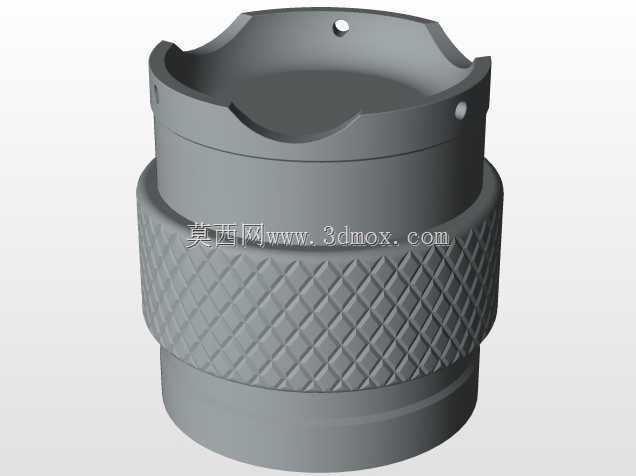

　　尾部结构兼顾电池更换与放置稳定性。尾盖通过螺纹或旋扣方式与筒身连接，内部可设置弹簧触点，保证电池在振动环境下仍能稳定接触。尾盖端面若需要直立放置，应控制端面平面度与筒身轴线的垂直度，使手电在临时立放时不易倾倒。对于检修场景，尾盖与筒身之间还应预留密封件槽位，通过橡胶圈实现防尘、防泼溅能力；密封槽宽度、深度和胶圈压缩率需要在装配关系中统一校核，不能只依靠外观圆角处理。

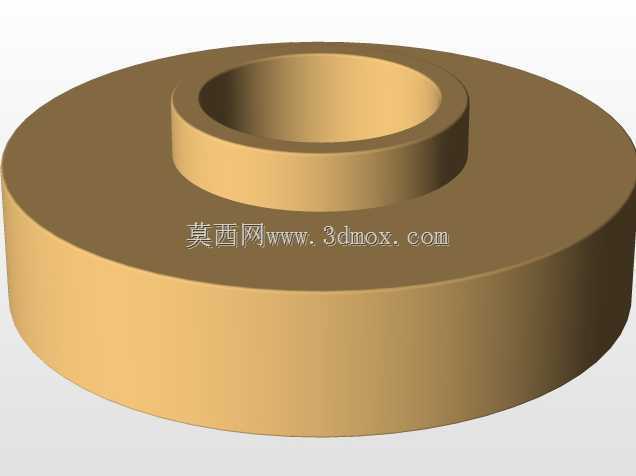

　　建模拆分时，整机可按灯头压圈、镜片、反光杯、灯座、筒身、开关按钮、开关胶帽、电池仓、尾盖、接触件等部分组织。每一个零件都应明确轴向定位面和径向配合面：螺纹连接段负责可拆卸装配，光滑圆柱面负责同轴定位，台阶面负责限位，滚花区域主要承担握持功能而非精密配合。外观上的多道环槽不能仅作为装饰处理，若槽底壁厚过薄，会影响筒身强度；若槽位正对内部电池仓，则还要评估绝缘间隙和抗挤压能力。

　　散热设计同样需要纳入结构考虑。强光照明元件在持续工作时会产生热量，金属头部与筒身可作为散热路径，灯座与外壳之间应尽量形成稳定接触，减少空气间隙。外形上的密集环槽虽然能够增加表面积，但也会积累灰尘和汗液，因此在经常抓握的位置采用滚花而非深槽，更符合维护清洁需求。头部附近的壁厚可适当加大，以承受落地冲击；筒身中段则在满足电池容纳和强度的前提下控制重量，避免长时间携带造成疲劳。

　　安装边界方面，该类手电不依赖外部机架固定，但需要考虑配件适配。筒身外径决定了夹具、抱夹、车夹和充电座的适配范围，环槽位置会影响抱夹限位，头部最大外径决定其能否插入标准手电套。若后续扩展充电模块，应在尾盖或筒身预留接口空间，并保证接口区域与电池极性、密封结构之间不发生干涉。整体结构在三维环境中需要通过轴向剖视图检查电池装入行程、开关触点高度、导线走向和尾盖旋合长度，再通过爆炸视图确认各零件的装配顺序，使外观造型、握持手感、密封防护和维修便利性在同一套壳体中得到平衡。
