飞利浦紧凑型节能荧光灯三维结构

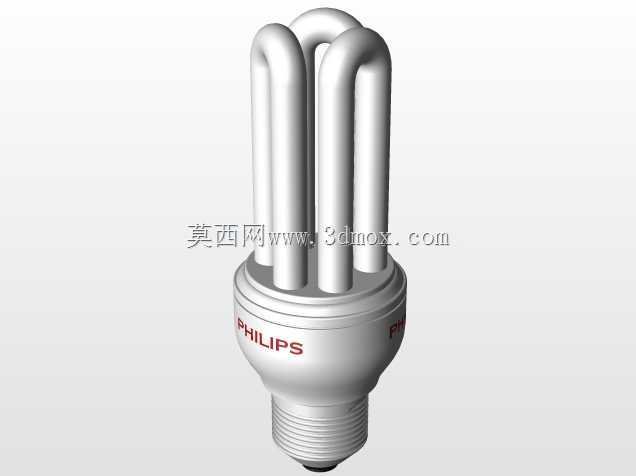

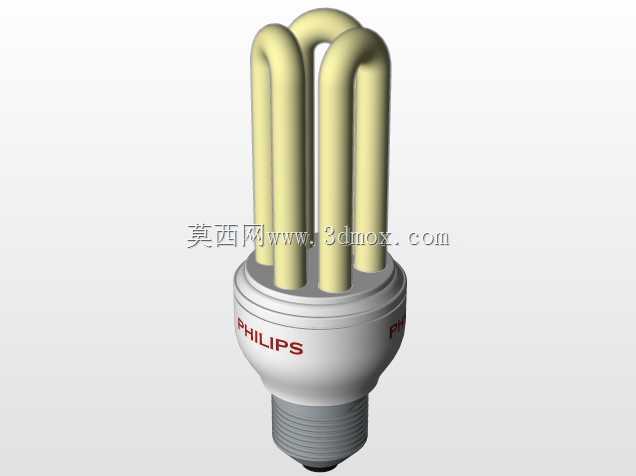

　　紧凑型节能荧光灯是传统白炽灯替换场景中非常典型的照明产品，其三维结构需要同时表达灯管弯曲形态、电子镇流器外壳、螺纹灯头以及内部装配关系。该类灯具广泛用于家庭照明、商业店铺、办公空间、走廊通道、工矿辅助照明和设备舱室照明，在对安装尺寸敏感、又需要较低功耗和较长寿命的场合具有明确使用价值。模型在外观上还原了多U形折叠荧光灯管、乳白色塑料灯体、金属E型螺口和端部绝缘触点，能够用于灯具干涉检查、灯座匹配验证、包装结构设计以及展示渲染。

　　从实际用途看，节能灯的核心功能是通过气体放电产生紫外光，再由管壁荧光粉转换为可见光。相比同光通量的白炽灯，紧凑型荧光灯功耗更低，发热相对集中在电子镇流器和灯管连接处，因此结构设计不能只追求外形相似，还要考虑灯管间距、塑料壳体包覆范围、散热通道和灯头承重。灯管采用多段U形折弯后并列布置，目的是在有限高度内增加放电弧长，使整灯长度远低于直管荧光灯，同时保持可直接拧入普通螺口灯座的替换便利性。

　　建模时应先确定灯头基准。金属螺口是整灯与灯座配合的关键边界，其外螺纹直径、螺距、锥度和长度决定安装是否顺畅；螺口下端需保留绝缘玻璃或塑料封接区域，顶端中心触点与侧壁螺纹分别构成导电接触面。灯头与塑料壳体之间通常采用滚压、卡接或粘接方式固定，三维结构中应体现阶梯配合面和防转特征，避免渲染时出现灯头与壳体悬浮或同轴度偏差。

　　塑料外壳部分承担电子镇流器容纳、绝缘防护和外观过渡作用。外壳从金属灯头向上逐渐扩大，形成容纳电路板、电容、电感和引线的腔体；外壁不宜做成完全封闭的厚重实体，真实产品会在接缝、端部或靠近灯管区域保留细微装配间隙。建模时可将外壳拆分为上盖、下座和装饰标识区域，既方便后续做剖视展示，也利于检查内部元件与外壁之间的安全距离。壳体表面采用哑光塑料质感，边缘需要设置合理圆角，避免注塑成型时出现尖角应力集中。

　　灯管部分是外观识别度最高的结构。多根U形玻璃管在顶部通过桥接或暗通道连通，形成连续放电路径；玻璃管外径、弯曲半径、并列间距和插入塑料盖的深度需要保持一致。若灯管间距过小，渲染时会出现管壁穿插，实物中也会造成局部热量聚集；若间距过大，则整灯直径增加，可能与小型灯罩、筒灯弹簧夹或密闭灯具发生干涉。灯管下端埋入白色固定盖的位置应保留密封和支撑结构，固定盖内通常有阻燃塑料件定位各根玻璃管，并遮挡内部引线。

　　安装边界方面，这类节能灯的最大外径取决于灯管并列宽度，最大高度由灯管顶端到螺口中心触点的距离决定。选型时不能只核对螺纹规格，还要检查灯罩内部深度、横向遮挡距离、密封灯具散热空间以及灯座承重。横装、斜装和竖直向下安装时，灯管重心偏离灯头轴线，塑料壳体与螺口连接处需要承受弯曲力矩；若用于振动较大的设备舱或移动场所，还应关注灯头锁紧长度和灯管抗冲击能力。

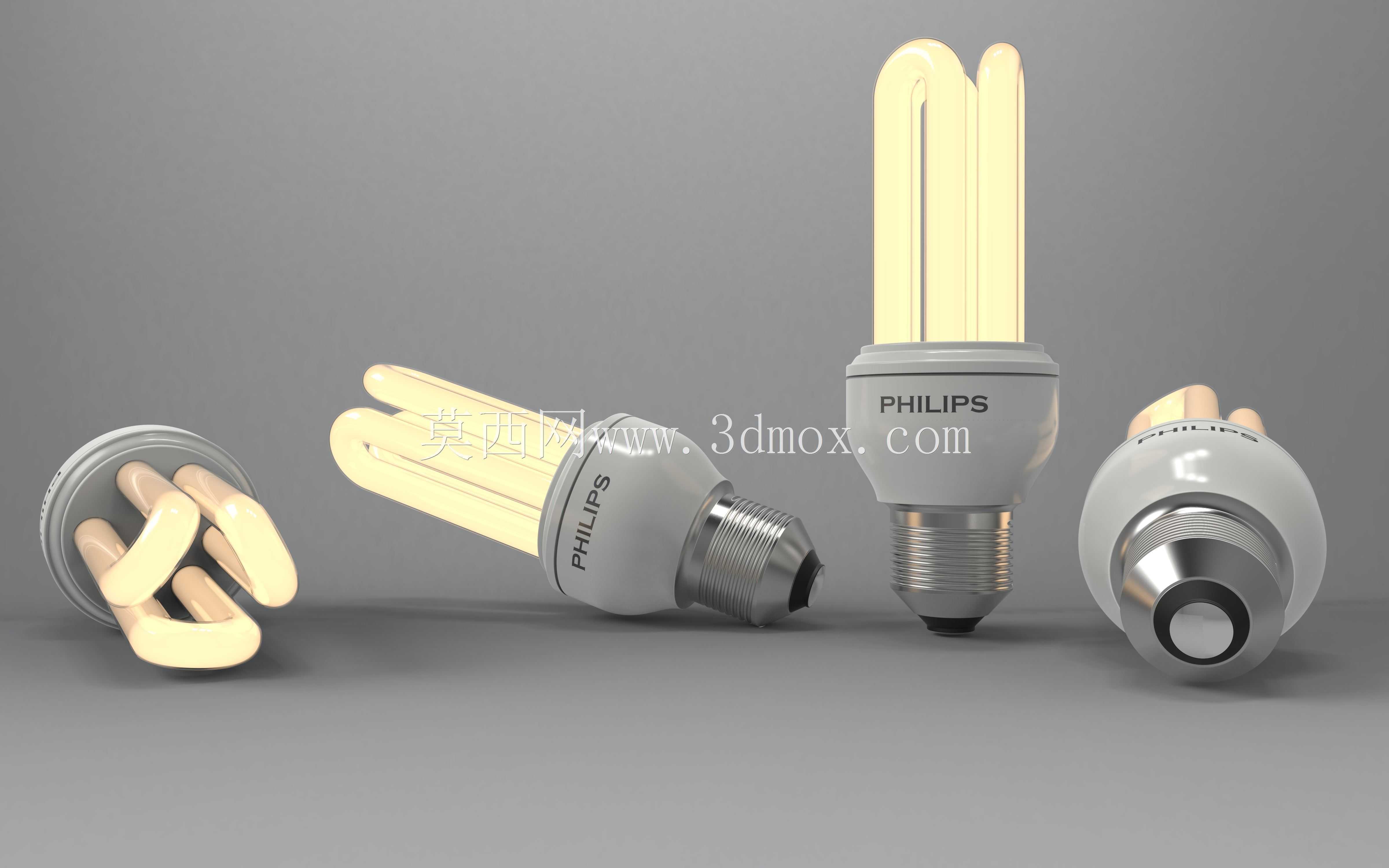

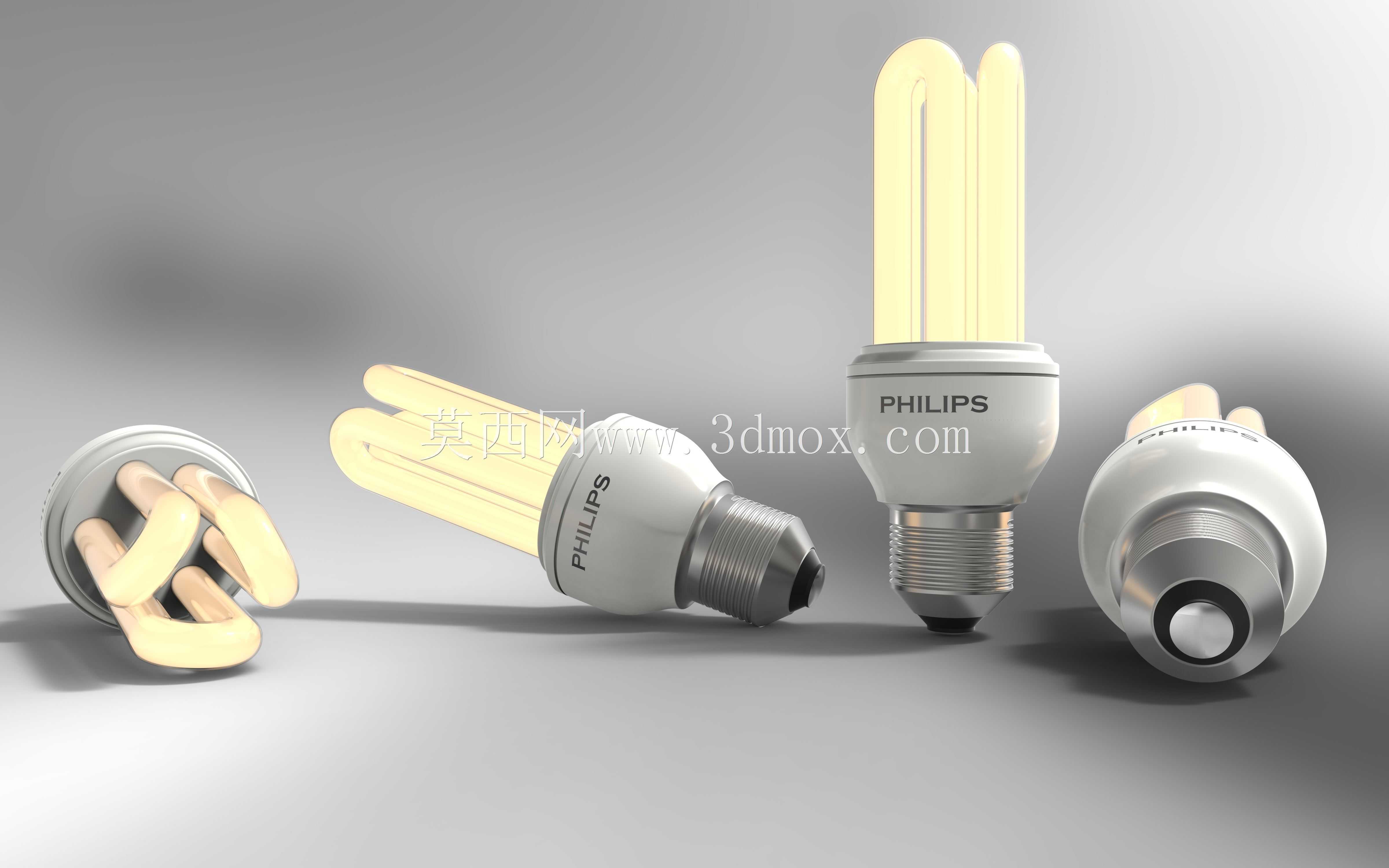

　　三维表达上，可以将产品拆成玻璃灯管、荧光粉发光层、塑料上盖、镇流器外壳、金属螺口、底部触点和内部电路板几个层级。玻璃管采用半透明材质并配合暖黄色发光效果，能够区分未点亮的玻璃反射与点亮后的柔光；金属螺口需要表现拉丝或镀层反光，端部触点则应体现小尺寸金属圆片和绝缘黑圈。对于结构工程师而言，外观曲面之外更重要的是建立准确轴线：螺口轴线、灯管组中心轴线和灯体分模线应保持同轴或按设计偏心，这样在装入灯座、旋转锁紧和检查碰撞时结果才可靠。

　　在灯具配套设计中，该模型可用于验证筒灯开孔后的容纳深度、台灯灯罩内表面与灯管距离、工矿灯具反射罩匹配关系，以及零售包装中泡壳与灯体的贴合方式。若进一步做工程细化，还可在外壳内部加入电路板轮廓、元器件高度、导线走向和固定卡扣，用于评估安规爬电距离、热影响区域和装配顺序。整体来看，节能灯虽属于常见照明件，但其结构融合了玻璃弯管、塑料壳体、金属灯头和电子元件，三维建模时兼顾外形、装配和安装边界，才能满足产品展示与工程设计的双重需求。
