V12动力总成改良结构三维数模

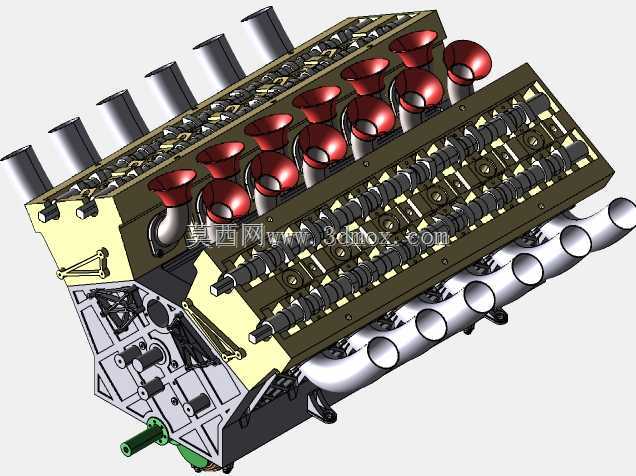

　　这套动力总成结构数模围绕大排量V型十二缸内燃机的装配逻辑展开，整套总成采用全零件独立建模后逐级装配的搭建方式，总计包含三百余个独立零部件，覆盖缸体、缸盖、配气机构、进气通路、曲柄连杆周边等核心动力模块，可直接用于内燃机结构教学、改装方案推演、装配工艺验证以及动力舱布局校核等场景。在实际工程应用中，这类大排量V12动力单元多用于高性能乘用车辆、大型特种作业装备、高端船舶辅机以及固定式动力测试台架，数模完整还原了各部件的配合边界，设计人员在做整车动力舱适配时，可以直接提取各部件的外轮廓点位，校核动力单元与车架纵梁、冷却系统管路、排气歧管、悬置支架的安装间隙，避免实机试制阶段出现部件干涉、维修空间不足的问题。

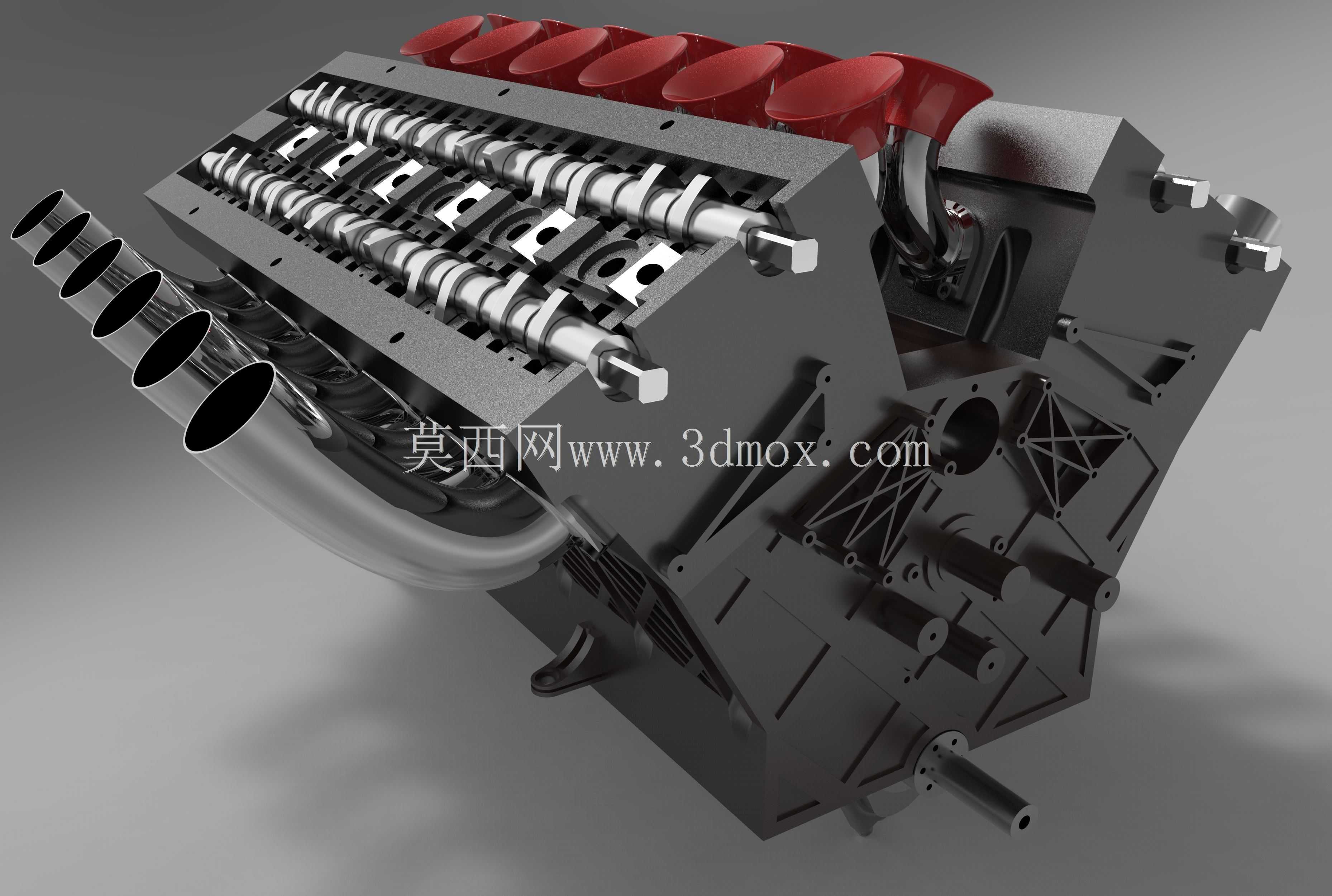

　　整套结构在原有基础方案上做了多处针对性优化，首先重新设计了左侧缸盖的顶块结构，修正了旧方案中配合面公差预留不合理、螺栓孔位与缸体水套通路存在交叉的问题，新顶块的密封面平面度预留了0.05毫米的精加工余量，装配后可保证缸盖与缸体结合面的密封压力均匀分布，避免高负荷运行时出现冷却液渗漏、气缸压力泄漏的故障。配气机构部分新增了两根独立设计的凸轮轴，凸轮型线按照高转速进气效率需求重新拟合，凸轮基圆与挺柱的接触应力控制在材料许用范围以内，凸轮轴的轴颈直径与缸盖凸轮轴轴承孔采用间隙配合，配合公差设定在0.02至0.04毫米区间，既保证轴颈高速旋转时的润滑油膜成型，又不会出现轴颈径向窜动量过大导致配气相位偏移的问题。

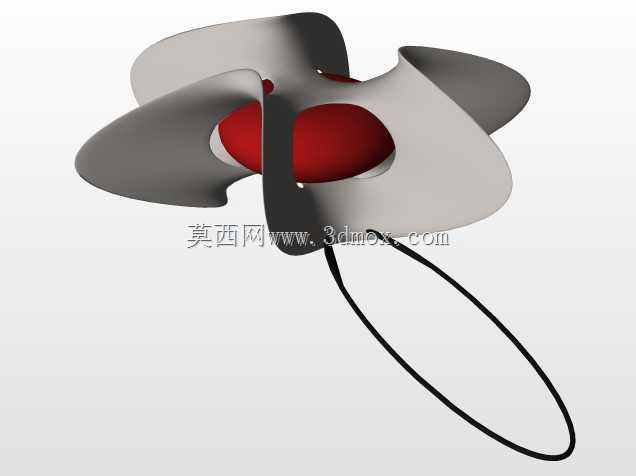

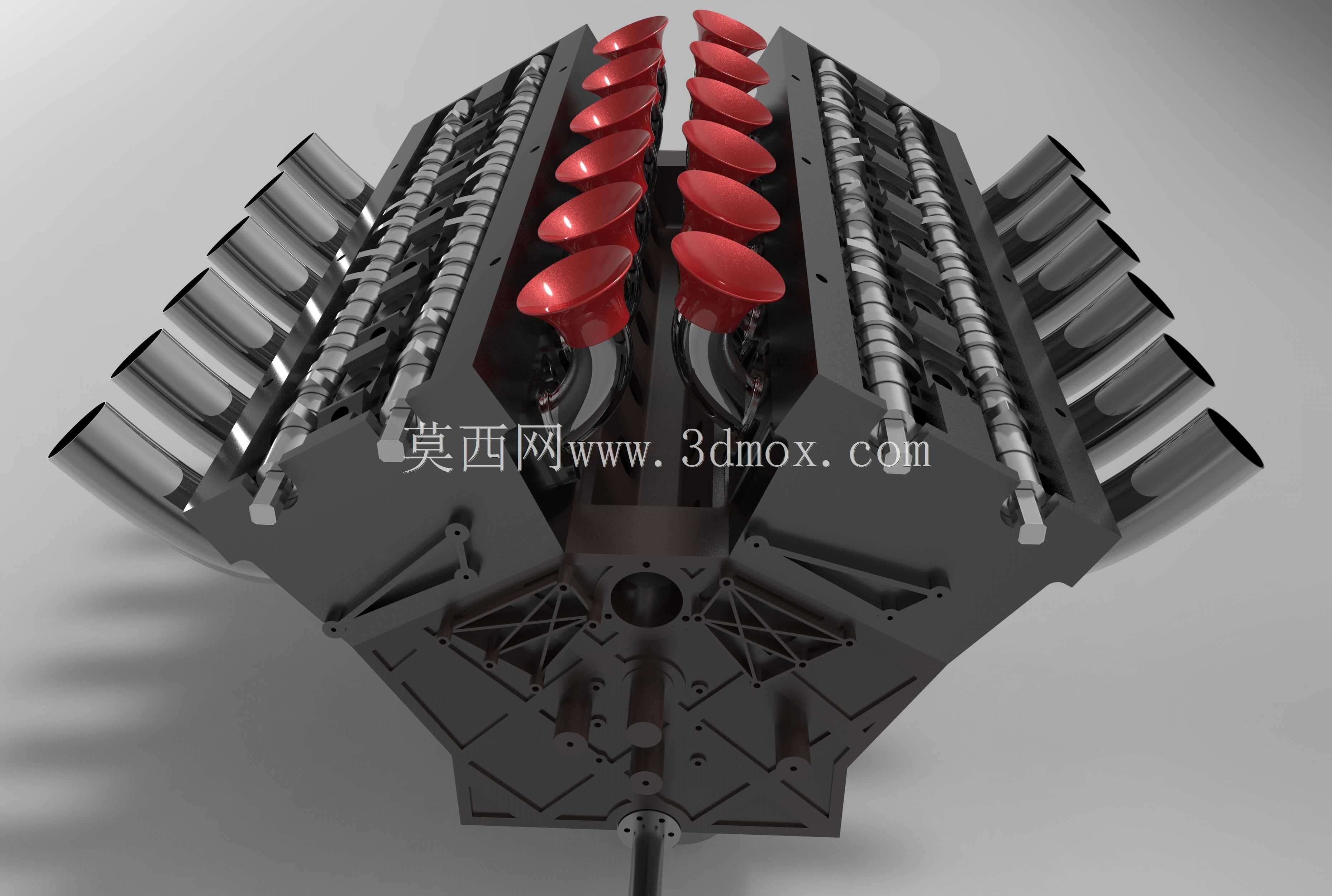

　　进气通路的修改是本次结构优化的核心部分，设计人员将进气口造型按照完美气流导引的曲面逻辑重构，进气道内壁采用连续顺滑的渐缩曲面，从进气法兰入口到进气门座圈位置的通流截面逐步收窄，消除了旧方案中道内壁存在的突兀折角，气流在进气道内流动时不会出现局部涡流区，实测可有效降低进气阻力，提升气缸充气效率。进气道的安装边界与进气歧管的对接法兰采用标准止口定位，法兰面的螺栓孔位呈圆周均布，装配时密封垫片可完全覆盖通流截面，不会出现垫片错位遮挡气道的问题。

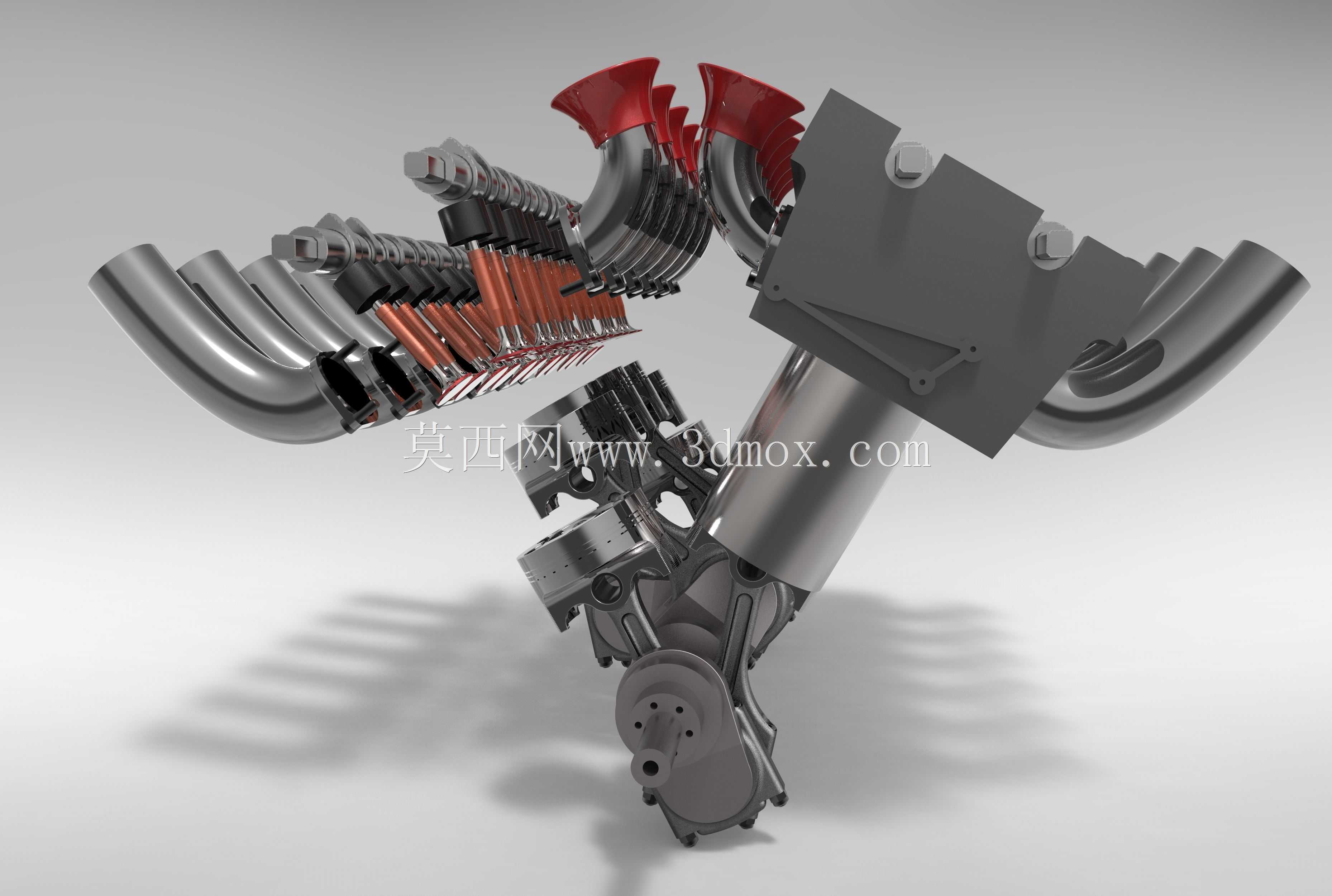

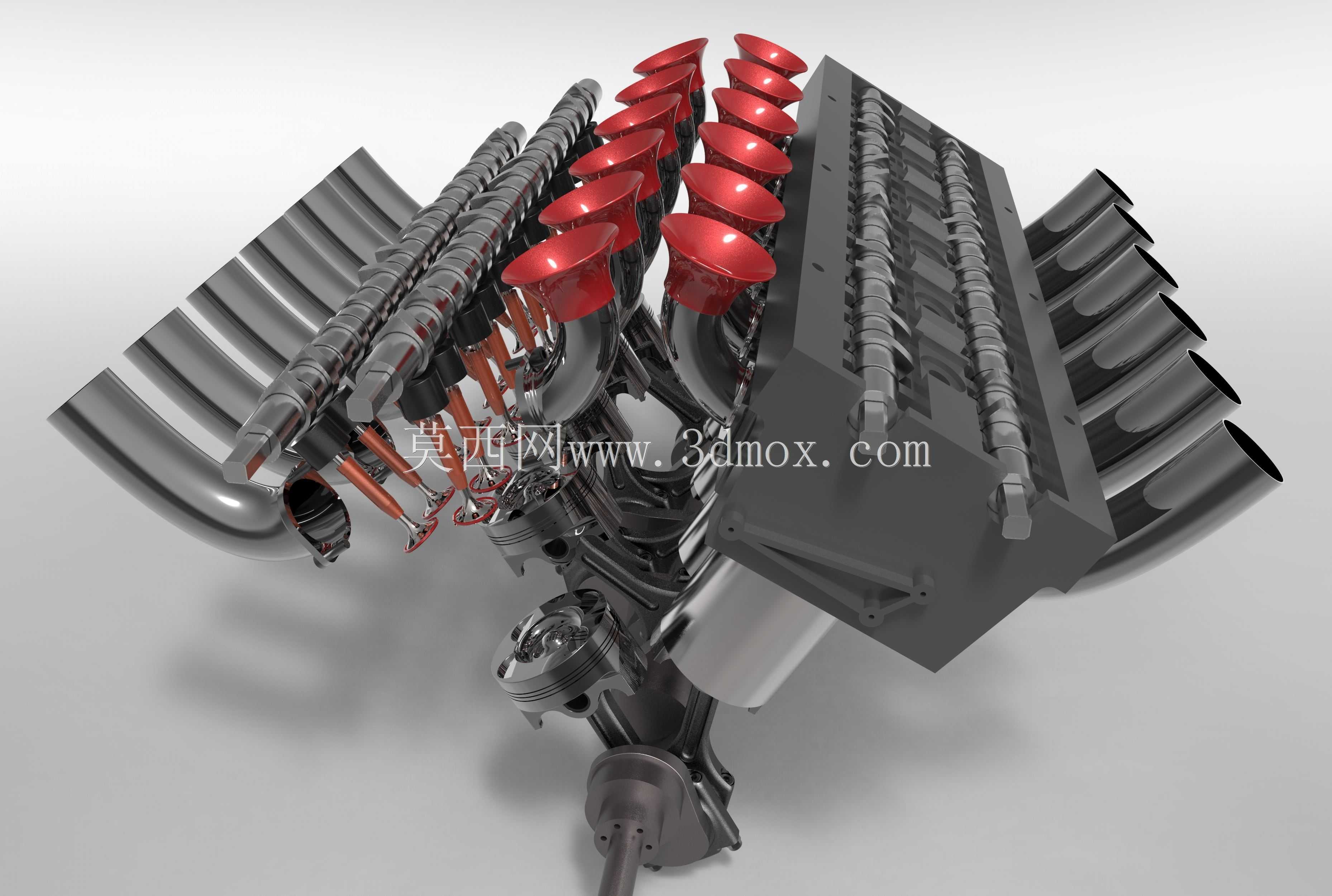

　　从整机装配逻辑来看，所有零部件均按照实际内燃机的装配层级搭建，先完成缸体曲轴箱的基础组件装配，将曲轴、主轴瓦、连杆活塞组件依次装入缸体对应工位，之后合装两侧缸盖，放入气门组件、气门弹簧、锁片等配气小件，再装入凸轮轴、正时传动组件，最后对接外部的进气组件、线束固定支架以及外围附件。数模中每个零件的装配约束都完全贴合实际工艺，比如曲轴的轴向定位采用止推片约束，仅保留绕自身轴线的旋转自由度；凸轮轴与正时齿轮之间采用平键周向定位，保证配气相位与曲轴转角的对应关系准确；缸盖螺栓的装配位置完全对应实际拧紧顺序点位，工艺人员可直接基于数模拆解出装配工序步骤，指导现场工位的作业排布。

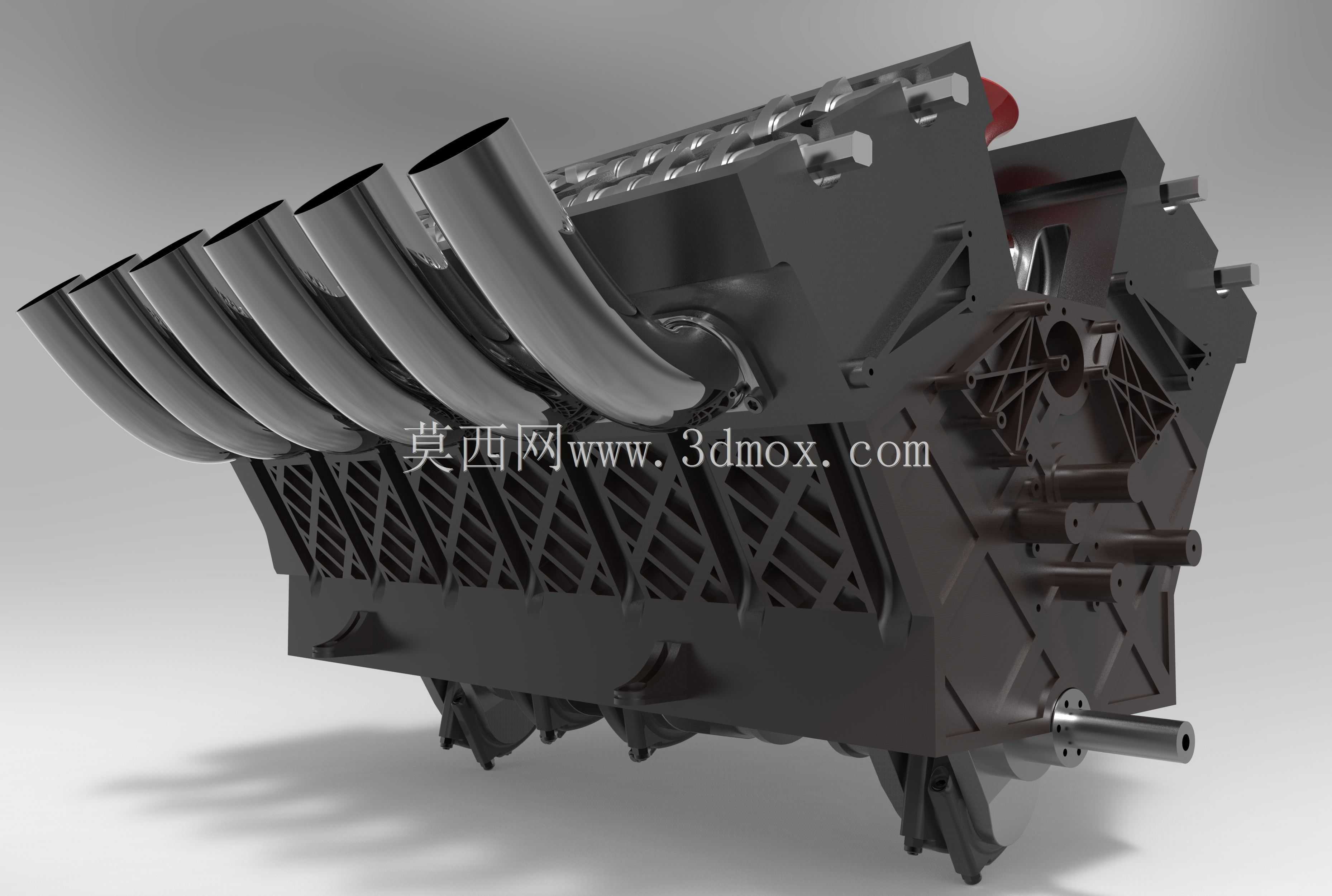

　　外形尺寸方面，整套V12动力总成采用60度V型夹角布局，整机长度控制在1100毫米以内，宽度约720毫米，高度（含进气接口顶部）约680毫米，动力悬置的安装点位分布在缸体两侧下部，前后悬置的间距为620毫米，安装孔位采用M12标准螺纹，适配多数大马力动力平台的悬置支架安装尺寸。建模过程中同步优化了所有外露部件的渲染材质表现，金属部件的表面粗糙度、橡胶管路的哑光质感、红色密封组件的配色区分都按照实机外观效果设置，在做方案展示、结构拆解动画时可以清晰区分不同功能的部件，观察者无需额外标注就能快速识别油路、气路、机械传动构件的分布。对于三维结构从业者而言，这套数模既可以作为复杂内燃机装配建模的参考案例，也可以提取其中的进气道曲面、凸轮轴型线作为二次设计的基础，在做同类型动力单元改良时，可直接复用其装配约束逻辑与部件间隙设定思路，减少从零开始搭建结构的重复工作量，也能规避很多大排量引擎设计中常见的结构干涉、配合公差不合理问题。
