螺旋肋纹球形机器人头部传感壳体

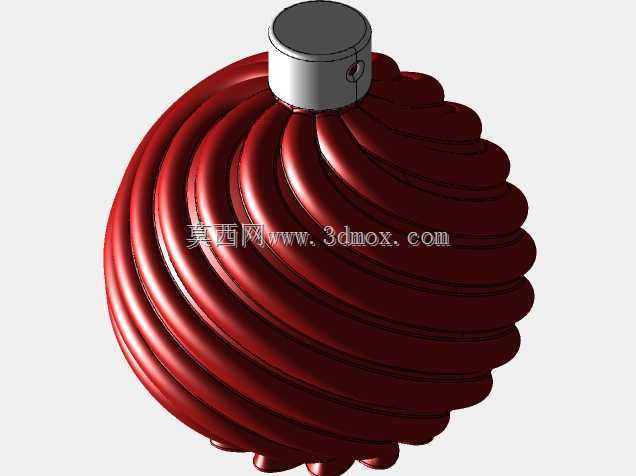

　　这个结构件的建模重点并不在常规圆柱外壳，而在球形主体与连续螺旋肋之间的曲面关系。主体采用近似球体的封闭轮廓，顶部收束为短圆柱接口，接口端面保持平整，侧壁预留小孔，可用于走线、固定小型感知元件或安装端盖。对于机器人头部、装饰性感知舱或教学演示装置而言，这种形态能够在有限空间内形成较强的视觉识别度，同时保留上部接口作为装配基准。

　　从实际装配角度看，顶部圆柱段是整个零件最关键的安装边界。它承担与颈部支架、旋转关节或内部骨架连接的作用，因此端面平面度、圆柱同轴度以及侧壁孔位方向都需要在建模时明确控制。球形主体外径明显大于上部接口，形成类似灯笼或装饰球的外扩轮廓；若用于实体加工，应在颈部过渡区保留足够壁厚，避免螺旋肋根部与接口相交处出现薄弱截面。若作为3D打印件，肋条与球壳可一体化成型；若用于注塑或机加，则需要重新评估拔模方向、刀具可达性和分模位置。

　　外表面的螺旋肋不是简单贴图，而是沿球面连续缠绕的实体凸起。肋条截面保持圆润，相邻肋之间形成规则凹槽，光线照射时会产生连续明暗变化，这也是该造型适合展示渲染和外观验证的原因。设计这类曲面时，通常先建立球体基础面，再通过螺旋路径或投影曲线控制肋条走向，最后用扫掠、放样或阵列类方法形成凸起。需要注意的是，螺旋肋在靠近顶部接口和底部收束区域时曲率变化较快，路径不能直接生硬截断，否则会出现褶皱、自交或局部厚度突变。

　　在功能层面，该壳体更适合作为机器人头部外罩、传感器保护罩或概念机型的外观件。外肋一方面增强造型层次，另一方面也能在轻微碰撞时承担部分接触作用，使主球壳不直接承受摩擦。不过若内部安装摄像头、激光雷达、超声模块等敏感器件，仍需确认肋条是否遮挡探测视场；对于光学类传感器，外壳前部应保留无肋窗口或改用透波、透光材料。若只是容纳指示灯、接线端子或姿态模块，则连续肋纹对功能影响较小。

　　建模过程中应把零件拆成三个逻辑区域理解：上部圆柱接口、光滑球壳基底、外部螺旋加强肋。接口区域优先保证装配，球壳区域优先保证封闭和壁厚，肋条区域优先保证路径连续与曲面光顺。三者相交处建议增加小圆角，使应力从肋条向壳体逐步传递。对于需要后期拆件的方案，可在球壳内部设置安装柱、筋板或卡扣位；外部则维持完整螺旋形态，避免装配结构破坏外观。

　　尺寸边界上，上部接口直径远小于球体最大直径，整体高度由球径和接口高度共同决定。布置到机器人整机时，要检查头部左右摆动和俯仰旋转时，球壳下部是否与肩部、颈部支架发生干涉。由于外肋会增加实际轮廓半径，运动包络不能只按光滑球体计算，而应按肋条最外点建立碰撞检查体。若头部需要快速旋转，还应关注壳体质量分布，尽量让重心靠近旋转轴，减少偏载。

　　该结构在展示、教学和概念设计场景中价值较直接：它能训练复杂曲面、螺旋特征、实体相交和圆角处理的综合建模能力，也能用于验证机器人头部外观方案。进入工程落地时，则应把视觉模型进一步转化为可制造模型，补充壁厚、安装孔、内部支撑、材料公差和维护开口，使造型件从外观展示过渡为真正可装配的功能壳体。
