履带式人形侦察作业机器人结构设计

　　这套履带式人形作业机器人的结构方案，最初的设计出发点是解决狭小复杂地形下的近距离巡检与轻量操作需求，区别于常规轮式巡检机器人只能在平整硬化路面通行的局限，也不同于纯足式人形机器人负载能力弱、控制复杂度高的痛点，方案将人形上半身的操作交互能力与履带行走底盘的高通过性做了融合，在厂区管廊巡检、灾害现场先期侦察、狭小空间设备摸排这类场景中，不需要额外搭建通行路径，就可以完成跨越低矮障碍、攀爬缓坡、在碎石积水面稳定移动的动作。

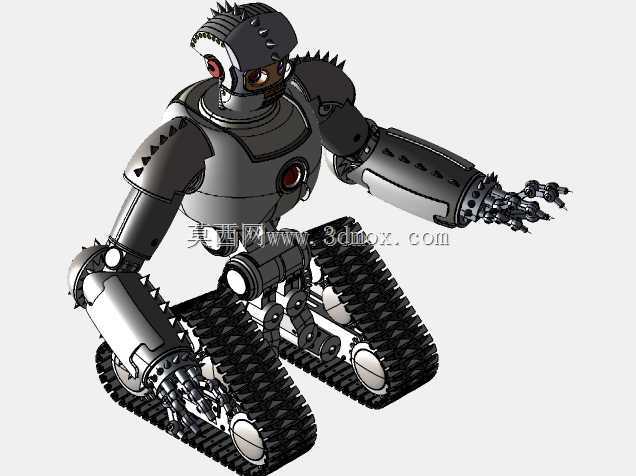

　　从整体布局来看，行走部分采用双独立履带模组对称布置，每条履带都配置独立的驱动轮、导向张紧轮与多组承重托轮，履带板表面做了凸起防滑齿结构，在湿滑金属面、松散碎石面都能获得足够附着力；履带模组的安装位置特意低于整机重心，腰部回转座直接固定在两套履带架的中间连接横梁上，让整机重心落在履带接地轮廓的中心区域，即使机械臂完全向前伸展抓取工件，整机也不会出现前倾失稳的问题。底盘两侧预留了足够的离地间隙，履带前端做了上扬导角，遇到高度不超过履带总高1/3的凸起障碍时，不需要额外辅助动作就能自行越障，在管廊内跨越铺设的电缆桥架、地面散落的小尺寸杂物时不会发生卡滞。

　　上半身采用类人形的双七轴机械臂布局，肩部设置俯仰、回转两个自由度，大臂内部预留了走线空腔与驱动元件安装位，肘部配置交叉滚子轴承承载径向与轴向复合载荷，腕部集成三个自由度，末端可以快速更换夹爪、探测探头、小型操作工具。手臂外壳做了分段式防护设计，每段壳体边缘布置了缓冲防撞凸棱，在狭窄空间内意外触碰管壁或设备表面时，首先接触的是凸棱结构，不会直接挤压内部的传动元件与线缆。手部采用多关节欠驱动手指结构，不需要复杂的独立驱动控制，就可以自适应贴合不同外形的被抓取物，不管是圆形的阀门手轮、扁平的工具还是不规则的探测样本，都能获得稳定的握持力。

　　头部模组集成了多自由度云台，俯仰与回转动作可以覆盖前方上下左右的全向视野，云台内部预留了视觉相机、红外热像仪、环境探测传感器的安装空间，头部外壳做了圆弧过渡，顶部的凸起结构既可以作为防护棱保护镜头组件，也能在意外碰撞时先于镜头接触障碍物，避免光学元件直接受冲击。躯干正面预留了载荷安装位，可以根据任务需求加装气体检测模块、声光警示单元或者小型采样装置，躯干内部的空腔分层布置驱动控制器、电源模组与接线端子，所有元件的安装座都设计了减震胶垫，履带行走产生的高频振动会经过底盘减震层、躯干连接减震垫两级过滤，避免精密电子元件长期受振出现松脱。

　　设计过程中特意控制了整机的外轮廓尺寸，肩部总宽度小于两侧履带的外边缘宽度，在穿过狭窄门洞、管廊缝隙时，最先接触边界的是履带侧面，不会出现肩部卡滞的情况；手臂完全收拢贴紧躯干时，整机正面没有突出的尖锐结构，在低矮空间内匍匐前进时不会勾挂周围的线缆。腰部回转支承采用大直径交叉滚子结构，既可以承载上半身全部重量，也能实现上半身360度回转，不需要转动底盘就可以让机械臂操作机身侧后方的对象，在狭小空间内作业时不需要频繁调整履带行走方向，大幅降低了操作的空间需求。

　　从结构强度校核的角度，履带架采用折弯焊接箱体结构，受力最大的驱动轮安装位做了局部加厚，承重轮的轴系选用双侧支撑布局，承受整机重量时轴的挠变量控制在允许范围内，长期行走不会出现轮系偏磨。手臂的大臂小臂采用薄壁加筋结构，在保证整体刚性的前提下尽可能降低自重，减少行走时的上部惯量，让底盘移动时的姿态更稳定。所有关节的走线都采用内部拖链布局，外部没有裸露的线缆，既避免了移动过程中线缆被勾挂拉扯，也能阻挡现场的粉尘、水汽接触接头，提升整机在复杂工业现场的适应能力。
