全地形越野轮胎带轮毂装配结构

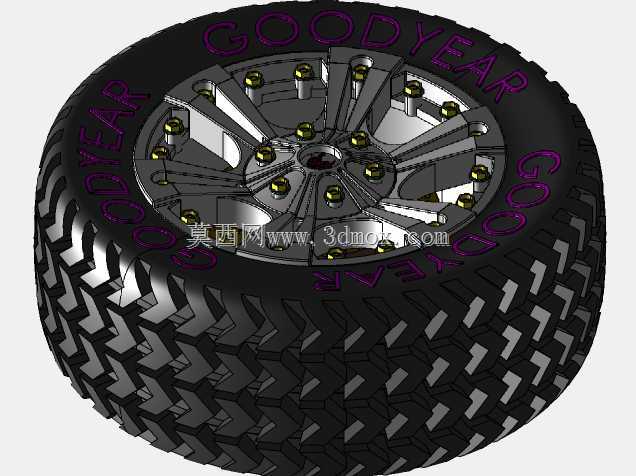

　　这套车轮总成针对非铺装路面、山地越野、泥泞沙地以及碎石工况设计，核心由深花纹越野橡胶轮胎与多辐条合金轮毂两部分构成，轮胎胎侧模压有品牌标识，胎面采用大角度交错块状越野花纹，花纹块之间预留宽大的排泥排石沟槽，在松软路面行驶时，沟槽可以快速甩出嵌入的泥土、碎石与积雪，避免花纹被填塞后丧失抓地力；块状花纹的边缘做了阶梯式切角处理，车辆在侧倾过弯、攀爬岩石时，花纹块边缘可以咬入粗糙路面，提供远高于公路轮胎的纵向牵引力与侧向抗滑能力，胎体厚度相比普通乘用车辆轮胎明显增加，胎侧带有加强筋结构，在低胎压越野行驶时能够支撑胎体，避免胎侧过度弯折脱圈，同时抵御碎石刮擦、灌木穿刺带来的损伤。

　　轮毂部分采用多辐条镂空造型，辐条从中心安装盘向外呈放射状延伸，辐条之间的大尺寸镂空窗口一方面可以减少轮辋整体自重，降低非悬挂质量，提升悬架响应速度，另一方面在车辆高强度越野刹车时，刹车卡钳与刹车盘产生的大量热量可以通过镂空窗口快速流通散出，避免热衰减导致制动性能下降。轮毂中心区域布置了一圈圆周均布的加强螺栓凸台，对应轮辋与轮辐的连接固定点位，每个凸台都做了沉台定位结构，装配时紧固件可以沉入沉台内，不会突出轮毂表面，既保证连接锁紧力均匀分布，也避免螺栓外露在越野过程中被石块撞击变形。中心孔周边预留了轮毂轴承安装、半轴法兰对接的配合面，孔位同轴度需要在加工时严格管控，避免高速行驶时车轮出现径向跳动。

　　从安装边界来看，这类越野轮胎外径远大于普通城市SUV轮胎，在整车总布置阶段需要重点校核轮拱内部的跳动空间：当悬架全行程压缩、转向轮打到最大转角时，胎面与胎侧不能和轮拱内衬、减震器支座、转向拉杆发生运动干涉，尤其是改装大尺寸越野轮胎的车型，往往需要配合轮眉升高、悬架抬升或者加装法兰盘调整轮距，预留出足够的安全间隙。轮胎的胎圈部位采用双层高强度钢丝圈结构，和轮辋的胎圈座紧密贴合，在低胎压越野工况下，轮胎接地面积大幅增加，单位面积接地压强降低，车辆在沙地、泥地行驶时不容易陷车，而钢丝圈可以保证胎圈牢牢卡在轮辋上，即使大幅度侧向形变也不会出现脱圈漏气的问题。

　　在结构设计逻辑上，轮胎的花纹排布采用了变节距设计，大小不一的花纹块沿圆周交错排列，打破了等节距花纹在硬路面行驶时产生的固定频率共振，降低高速铺装路面行驶的胎噪；花纹块内部带有细小的钢片细纹，在公路行驶时细纹可以贴合路面细微起伏，提升干湿地刹车的抓附表现，而在越野工况下大块花纹基体提供刚性支撑，兼顾两种截然不同的使用场景。轮毂的辐条造型做了等强度优化，靠近中心安装盘的位置辐条截面更厚，承担车轮传递的全部驱动扭矩与冲击载荷，向外延伸到轮辋边缘的位置辐条厚度逐步收窄，在保证结构强度满足冲击要求的前提下尽可能去除冗余材料，轮辋的外缘带有凸起的防脱圈挡边，当轮胎处于低胎压状态、胎侧受到侧向挤压时，挡边可以阻挡胎圈向轮辋槽内位移，进一步降低脱圈风险。

　　实际整车匹配过程中，还需要校核车轮的偏距参数，偏距决定了轮毂安装面相对于轮辋中心的位置，直接影响轮距大小、转向节受力以及轴承的载荷寿命，如果偏距选择不当，轮胎会过于突出翼子板或者过度向内缩进，蹭到悬架部件。整套总成在装配完成后需要做动平衡校准，在轮毂的轮辋边缘对应位置加装平衡块，抵消轮胎与轮毂自身的质量分布不均，避免车辆高速行驶时方向盘出现抖动。这类车轮结构广泛应用在硬派越野车、全地形作业车辆、户外救援车辆以及越野改装车型上，能够应对普通公路车轮无法胜任的复杂非铺装路况，在野外工程勘探、林区巡检、沙漠穿越等场景下为车辆提供可靠的行走支撑。
