三孔异形铰接安装固定支座

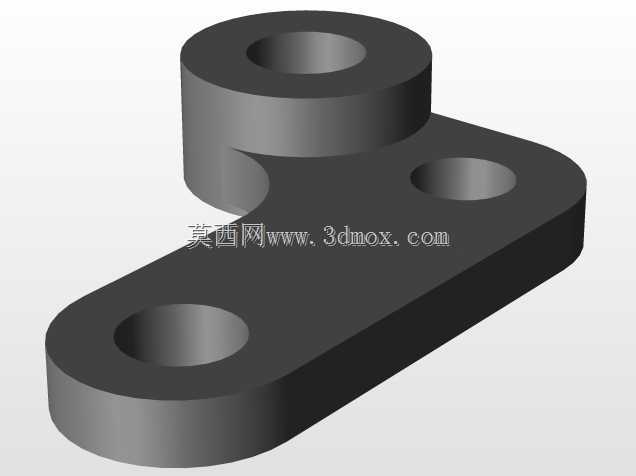

　　该零件属于设备连接系统里的铰接式安装支座，整体采用一体化厚板切削成型思路，主体为长条形圆角承载底板，底板一端向上延伸出同轴加厚圆柱凸台，凸台中心开设贯通铰接孔，底板本体沿长度方向另外布置两个沉孔式安装通孔，三个孔位分别承担不同的装配功能。从现场装配逻辑来看，底板上的两个通孔用于穿入锁紧螺栓，可将整个支座贴合固定在机架台面、设备侧壁或者工装基准面上，向上凸起的圆柱台内的铰接孔用于穿入销轴，和连杆、摆臂、拉杆类活动部件形成回转副，在轻工输送线的摆杆限位机构、小型自动化工位的翻转支撑、检测设备的探头摆臂基座、户外箱体的门体铰接点位都能见到这类结构的实际应用。不同于普通平直连接板，该零件特意在铰接点位做了局部加厚凸台，

　　这个设计细节直接提升了销轴孔的有效配合长度，销轴装入后和孔壁的接触面积更大，承受径向载荷时孔壁的单位面积压应力会明显降低，长期往复摆动过程中不容易出现孔口椭圆变形、销轴松旷窜动的问题。底板的所有外轮廓转角都做了圆角过渡，没有尖锐的应力集中棱角，当设备运行产生振动载荷时，圆角位置不会因为应力突变萌生裂纹，厚板的整体厚度选型也兼顾了刚性和自重，既不会因为板厚过薄导致螺栓锁紧后板面翘曲，也不会因为冗余用料过多增加不必要的运动部件惯量。建模过程中首先绘制底板的异形轮廓草图，长圆形的板身两端分别对应一个安装孔位，轮廓边线全部倒圆角后拉伸得到基础板体，再在板体一端的上表面绘制凸台同心圆，向上拉伸叠加圆柱凸台，

　　随后分别在三个孔位位置切除拉伸生成贯通孔，孔口位置可根据实际装配需求添加倒角，去除机加工产生的锐边毛刺，也方便螺栓和销轴装配时快速对中导入。安装边界方面，底板的下表面为完全贴合的安装基准面，装配时需要保证对接的机架面平面度达标，若贴合面存在凸起焊渣或者加工凹坑，螺栓锁紧后板件会产生内应力，后续铰接动作容易出现卡滞。两个底板安装孔的孔距按照常用连杆支座的通用间距设定，孔的内径适配常规规格的内六角圆柱头螺栓，凸台的外径大于铰接孔直径，凸台侧壁和底板上表面的交接位置做了顺滑过渡，避免转角处出现应力集中。铰接孔的轴线和底板安装面保持垂直，加工时需要保证孔轴线对底面的垂直度公差，否则穿入销轴后连杆会出现别劲现象，摆动过程中摩擦阻力增大，

　　还会异常磨损销轴和孔壁。这类支座在实际选型替换时，首先要确认三个孔的中心距尺寸、凸台总高度、底板整体厚度是否和原有安装空间匹配，铰接孔的内径要和配套销轴的外径形成合适的间隙配合，既要保证转动灵活，又不能间隙过大产生冲击异响。零件的材质通常选用普通碳素结构钢，表面做发黑或者喷塑处理提升防锈能力，在有耐腐蚀要求的工位也可以采用不锈钢或者铝合金加工，铝合金材质自重更轻，适合安装在频繁往复运动的摆臂部件上，降低运动负载。结构上没有复杂的曲面和薄壁特征，既可以采用整块板材铣削加工，也可以在批量较大时采用铸造毛坯后再精加工孔位和安装面，有效控制生产成本。
