轮式移动巡检探测机器人结构设计

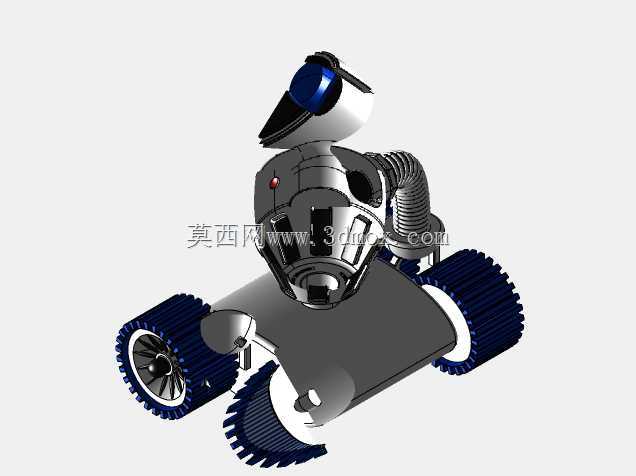

　　这套轮式移动巡检探测机器人的三维结构，面向厂区管廊、仓储通道、设备夹层以及受限空间的日常巡查任务搭建，整体采用三轮行走布局配合上部可转动探测云台，把移动承载、环境感知和姿态调整三个功能模块在同一台小型设备上完成集成。从结构布置来看，底盘主体采用平板式承载框架，框架上方预留电气舱、电池组与控制板的安装空间，下方通过轮轴支架连接三个大直径行走轮；两侧后轮作为驱动轮布置在底盘后端左右位置，前轮为万向支撑轮布置在底盘前端下方，形成稳定的三点支撑边界。这种布局在原地转向和小半径转弯时，底盘不会出现四轮机构常见的轮胎滑动干涉问题，对车间地砖、水泥路面、格栅平台等不同铺装表面的适应性更强。

　　行走轮采用带齿纹的厚胎面结构，轮缘做加宽处理，三维模型中可以看到轮毂与外圈胎体分层设计，轮毂通过中心轴孔与驱动输出端连接，外圈齿纹一方面增加接地摩擦，另一方面在跨越电缆桥架边缘、管道浅沟和小型门槛时提供足够的抓附力。轮体直径在整机高度中占比较大，使底盘离地间隙明显高于普通小型AGV，实际通过性更适合现场杂物较多、地面接缝不平的工业巡检区域。底盘框架的边角做了圆弧过渡，既减少狭窄通道内剐蹭管线的风险，也为外壳护罩安装留出贴合面。

　　上部探测单元是整机功能的核心，模型中云台部分采用多段式回转结构，底部回转座与底盘框架固定，中间通过可俯仰的摆动壳体连接顶部探测舱。探测舱外形为带斜切端面的封闭罩壳，罩壳内部可安装视觉摄像头、红外测温模块、超声测距元件或气体采样探头，斜置端面便于传感器朝向斜前方采集画面与数据，避免水平安装时视野被底盘前缘遮挡。云台侧面设置波纹防护套，用于覆盖俯仰关节处的线束与转动间隙，这类柔性护套在设备长期运行中可以阻挡粉尘、油雾和清洁用水进入关节轴承，是工业现场巡检设备很实用的防护细节。云台壳体上还保留了状态指示灯的安装位，用于运行、故障、充电等状态的本地提示。

　　设计思路上，该机器人没有采用复杂的履带或多足结构，而是优先保证维护便利性和运行可靠性。三轮底盘的零件数量少，驱动轮可以从外侧直接拆出，轮毂、轮胎、轴套和紧固件都具备独立更换条件；上部云台与底盘之间通过分层座体连接，电气线束从回转中心内部穿过，外部不裸露长线缆，减少移动过程中勾挂管道阀门的隐患。底盘平板上的安装孔位按模块化方式布置，电池包、控制盒、通讯天线和警示器件可以根据不同巡检场景调整位置，而不需要重新设计主承载件。

　　从安装边界判断，整机外轮廓由三个车轮的最外侧、底盘前后端以及云台最高探测位共同决定。运输和入库时，云台可转至较低姿态，降低整机高度；工作状态下，顶部探测舱抬起后，需要在通道净高、管道下方空间和设备夹层入口处预留转动余量。车轮左右外宽决定了设备能够通过的最窄通道，三轮支撑的接地三角形则决定坡道停车和横向倾斜时的稳定范围。在管廊巡检场景中，该结构可沿固定路线采集仪表读数、设备温度和异常声响；在仓储场景中，可配合货架通道进行夜间巡防；在实训教学场景中，该模型也适合用于讲解移动底盘轮系布置、云台回转传动、防护结构设计以及电气元件安装边界。整体结构没有追求夸张外形，而是围绕现场移动、探测视野、防护维护和空间通过性展开，各部件之间的装配关系清晰，适合作为轮式巡检机器人方案设计与结构细化的参考。
