人体工学手持电动打磨笔结构造型

　　该手持打磨笔的结构设计围绕长时间近距离精细加工作业展开，整体采用笔式握持形态，前端工作头轴线与手部施力方向基本重合，操作者可以像握持书写笔一样控制工具姿态，在模具修配、小件去毛刺、模型修整、焊点清理和狭小空间抛光等场景中获得更稳定的刀尖轨迹。与传统直柄旋转工具相比，这种造型把主要握持区域放在手掌虎口与拇指、食指之间，后端略向掌心方向延伸，使工具重量更靠近手腕，减少悬臂操作时的抖动。

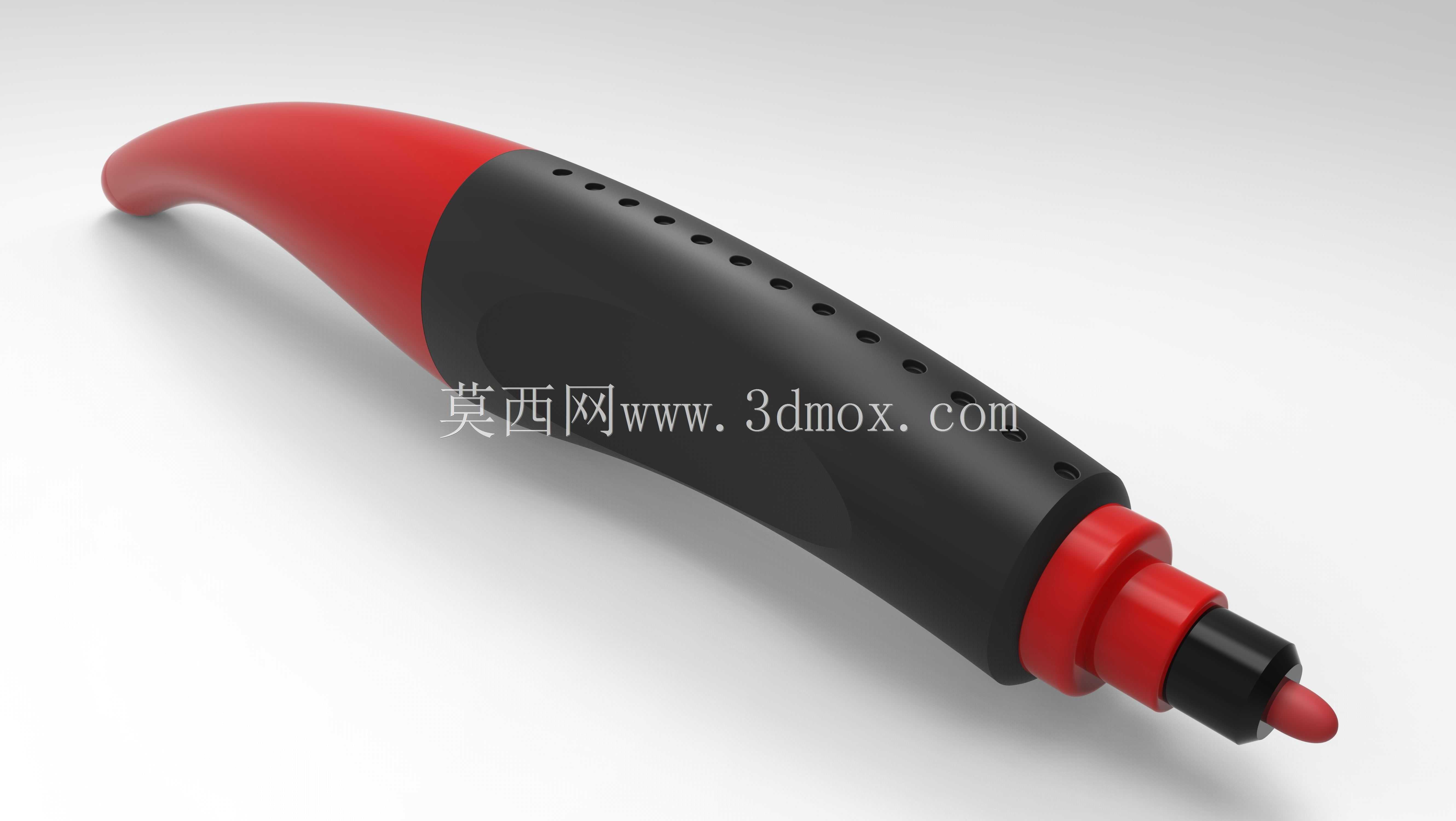

　　外形上，主体手柄采用大弧度曲面过渡，黑色握持段表面布置多排规律排列的凹孔。这些凹孔并非单纯装饰：一方面可以增加手指与壳体之间的摩擦边界，避免长时间作业因汗渍导致打滑；另一方面也为壳体轻量化和内部电机散热提供辅助通道。手柄截面并非规则圆柱，而是根据掌指贴合关系形成略带椭圆的变化轮廓，拇指和食指自然落在前端较细的位置，中指至小指则沿后部曲面分布，握持时不需要刻意夹紧。

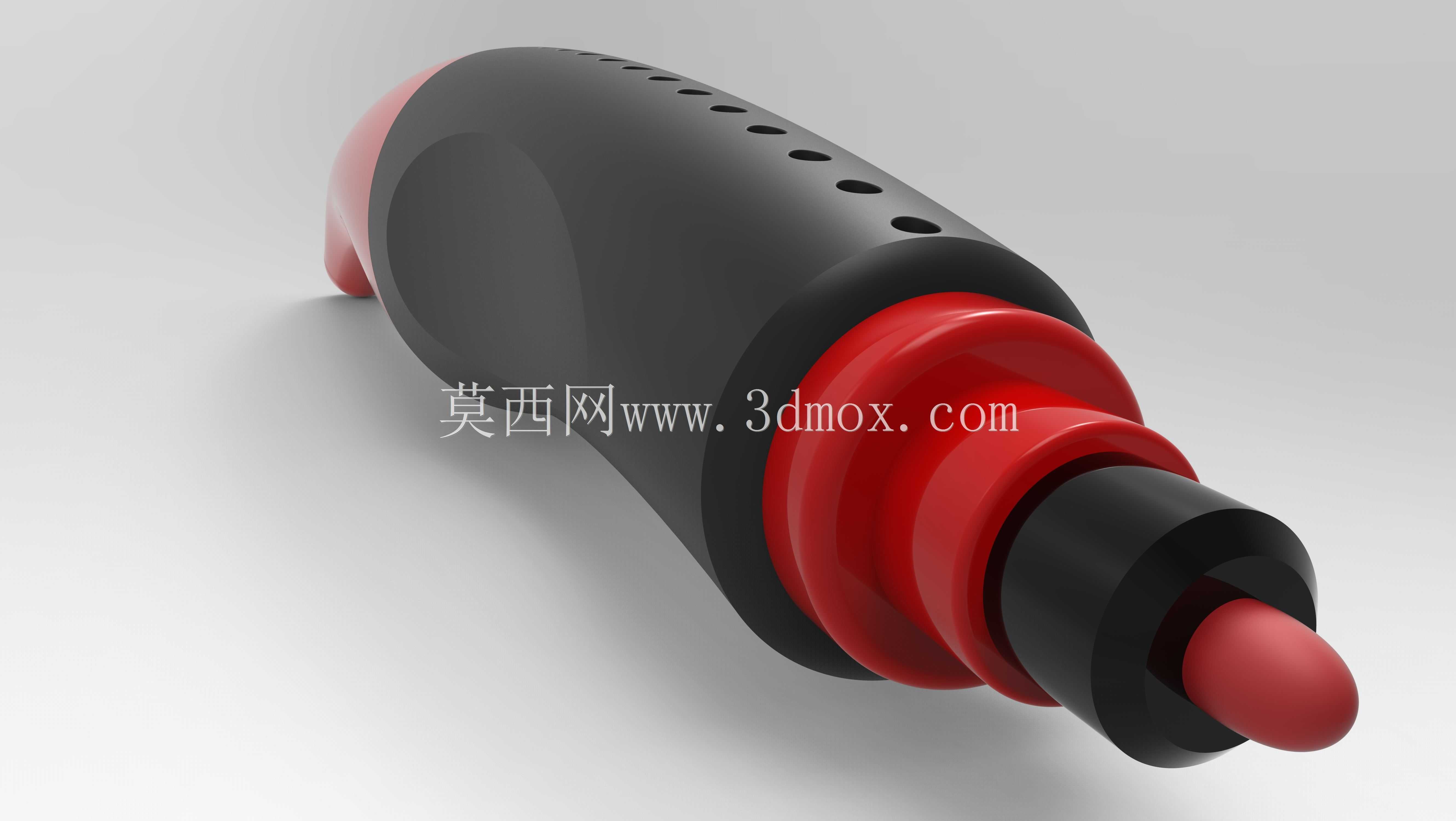

　　前端红色阶梯环是整个结构中比较关键的造型与功能过渡区。它将较粗的电机握持段逐步收束到细长输出端，形成多级台阶，既在视觉上明确工作头方向，也在结构上可作为限位、装饰环或前端组件装配分界。实际建模时，这一段需要重点处理旋转体与手柄非对称曲面之间的相接关系，台阶圆角不能过小，否则塑料件在装配和跌落时容易出现应力集中；也不能过大，否则会削弱前端层次感并影响靠近工件时的视线。

　　输出端由黑色轴套和红色端部触头组成，轴线位于整机前端中心。轴套段承担工作头安装、旋转导向和外观收束作用，端部圆润造型可用于展示工作头缩回或防护帽状态。若面向真实产品开发，该区域需要进一步明确夹头形式、锁紧方式、输出轴伸出长度以及与磨头、抛光轮、小铣刀等耗材的接口边界。前端直径应控制在能够进入窄槽和边角区域的范围内，同时保证轴承、夹头和传动件有足够安装空间。

　　从使用流程看，操作者通常用拇指和食指控制前端方向，用掌心和后部手指提供稳定支撑，手腕轻压即可完成细微进给。笔式工具特别适合加工余量小、表面要求高的部位，例如注塑模型分型线修整、金属支架边缘倒角、3D打印支撑残留去除、电路板外壳打磨以及工艺品细节抛光。由于工作头离手指较近，前端结构应避免突兀棱边，台阶处需要设置圆滑过渡，以减少操作过程中碰触工件或手指造成的不适。

　　建模时可将产品拆分为手柄主体、前端红色环、输出轴套、端部触头和内部动力腔几个区域。手柄外表面适合通过放样、边界曲面和多截面实体组合完成，凹孔阵列需要沿曲面法向定位，并注意孔位与内部电机仓之间保留足够壁厚。前端红色环可采用回转体方式建立，再与手柄曲面进行布尔合并或装配约束；输出轴套应保持与工作轴线同轴，端部触头则通过球面或旋转曲面形成柔和终止。

　　安装边界方面，整机长度方向以输出轴线为基准，后端轮廓允许适度增粗以容纳电池或电机，但最粗截面不应超过手掌舒适握持范围；前端工作区需要留出耗材旋转半径，避免红色环外径与磨头干涉。侧向观察时，手柄中心线与输出轴线可形成轻微夹角，以便手腕保持自然姿势；俯视方向则应尽量保持对称，使左右手握持都能获得相近的操控感。壳体分模线宜沿曲面低可见区域布置，按键、开关或充电接口若后续加入，应放在拇指容易触及但不误触的位置。

　　该模型的价值不在于复杂机构堆叠，而在于通过曲面、比例和握持分区表达手持精密工具的工程逻辑。设计中需要平衡细长工作端带来的可视性与内部传动件所需空间，也要兼顾防滑、散热、装配和外观识别。对结构设计人员而言，这类作品可用于手持电动工具造型验证、人机握持分析、塑料壳体拆件练习以及小型旋转工具的方案展示。
